Einführung:

"Das Schöne an Standards ist, dass es so viele gibt, aus denen man wählen kann." Ich liebe die ironische Humor in dieser Aussage; ein Standard sollte dazu führen, dass jeder die Dinge auf die gleiche Weise tut, um kompatibel zu sein und zu verhindern, dass man das Rad ständig neu erfinden muss. Doch jeder muss seinen eigenen Standard haben! Nehmen Sie zum Beispiel digitale Sprachsysteme für Funkgeräte: Es gibt P25 Phase 1 und Phase 2, NDXN, DMR, TETRA, OpenSky, Provoice und dPMR sowie eine Vielzahl von Legacy-Digital-Sprachmodi. Das berücksichtigt nicht einmal die Kandidaten für Amateurfunk, wie DStar, Fusion, FreeDV, einige alte Angebote von Alinco & AOR und so weiter. Und raten Sie mal? Absolut keiner von ihnen ist kompatibel!

Die Wahl des digitalen Sprachstandards, für den Sie sich entscheiden werden, kann entmutigend sein. Für Notfalldienste und Regierungskommunikation ist P25 bei weitem der dominierende Standard, daran besteht kein Zweifel. Für Geschäfts- und Privatfunk sind DMR gefolgt von NXDN die beiden beliebtesten Optionen. Im Amateurfunkbereich ist das Bild etwas weniger klar. DStar hatte einen frühen Vorsprung, aber Yaesu ist bestrebt, mit ihrem Fusion-Angebot Marktanteile zu gewinnen. Funkamateure waren schon immer daran interessiert, vorhandene kommerzielle Ausrüstung zu nutzen, und es scheint, dass das derzeit beliebteste kommerzielle System DMR ist.
Persönlich denke ich, dass DMR die Führung sowohl im kommerziellen Geschäfts- und Privatfunk als auch im Amateurfunk übernehmen wird. Dies wird nicht zuletzt durch die leicht verfügbare DMR-Funkausrüstung zu Preisen unterstützt, die mit herkömmlichen analogen Funkgeräten konkurrieren können, und dass einer der größten Namen im Funkbereich, Motorola, ihr Gewicht hinter DMR wirft.

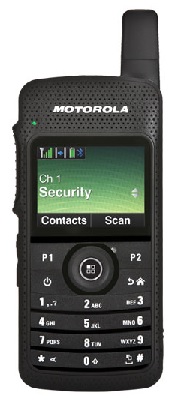

Motorolas SL7750 verschwimmt die Grenze zwischen DMR-Funkgeräten und Mobiltelefonen

Drei Varianten:

Es gibt drei ‘Tiere’ oder Ebenen von Funktionalität für DMR-Systeme.

Tier 1: Die einfachste Form von DMR ist Tier 1, die hauptsächlich für Simplex-Kommunikation ohne Repeater verwendet wird. Die menschliche Stimme wird digital abgetastet und mit dem AMBE+2-Codec komprimiert und dann in dieser digitalen Form an ein anderes Funkgerät übertragen.

Tier 2: Hier wird es etwas komplizierter. Mit Tier 2 DMR werden Repeater in einer TDMA-Anordnung mit zwei ‘Zeitschlitzen’ verwendet. Das bedeutet, dass zwei völlig getrennte Funkübertragungen gleichzeitig über den Repeater erfolgen können; jedes Funkgerät sendet abwechselnd in kurzen 27,5 Millisekunden-Bursts. Darüber hinaus können Funkgeräte auf logisch geschlossene Gruppen namens ‘Talkgroups’ eingestellt werden, die als ‘virtuelle Kanäle’ angesehen werden können. Repeater können über das Internet verbunden werden, um Netzwerke zu bilden, die so klein wie nur zwei Repeater oder tausende von Repeatern weltweit sein können. Auch hier wird der AMBE+2-Codec verwendet, um Sprache in komprimierte Daten für die Übertragung umzuwandeln. Alle Amateurfunk-DMR-Systeme sind Tier 2, ebenso wie viele Business-/Kommerz-Radio-DMR-Systeme.

Tier 3: Dies ist im Grunde ein trunkiertes Funksystem auf der Basis von Tier 2. Ein Frequenzpool wird verwendet, um die TDMA-Übertragungen zu tragen. Dies wird von komplexeren oder größeren Netzwerken für große Unternehmen und kommerzielle Funkbenutzer verwendet.


Die Vorteile von DMR:

Warum also all diese Mühe, wenn das gute alte analoge FM perfekt funktioniert? DMR hat den Vorteil, dass es viermal effizienter in der Spektrumnutzung ist. Für einen 25 kHz analogen FM-Kanal könnten vier DMR-Übertragungen passen. Darüber hinaus bietet DMR einige sehr flexible Rufmöglichkeiten - Sie können eine Person, eine Gruppe von Personen oder alle in Ihrer Flotte auf einmal anrufen. Obwohl nicht jedes DMR-Netzwerk dies unterstützt, ist auch das Senden von Daten und kurzen Nachrichten möglich. DMR ist auch so konzipiert, dass es einfach zu vernetzen ist, mit Verbindungen über IP, sodass die Erstellung großer Abdeckungsbereiche mithilfe eines Netzwerks von DMR-Repeatern bereits integriert ist; decken Sie Ihre Stadt oder das gesamte Land ab! Ein weiterer Vorteil ist, dass ein DMR-Sender aufgrund der Übertragung in Bursts nur etwa die Hälfte der Zeit eingeschaltet ist, wodurch die Akkulaufzeit länger ist.

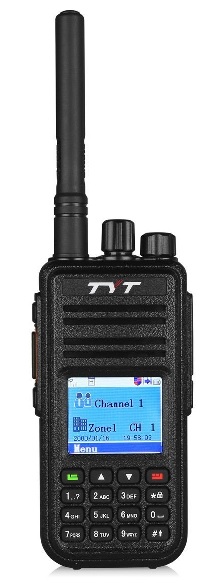

TYTs sehr beliebtes MD-380 kann für etwa $100 gekauft werden

Einige DMR-Begriffe:

Farbcodes: Jede DMR-Übertragung verwendet einen "Farbcode", der dem CTCSS oder PL-Ton in der Welt des analogen Radios sehr ähnlich ist. Auf einem Repeatersender oder simplex Frequenz muss jedes Funkgerät denselben Farbcode verwenden, um miteinander kommunizieren zu können. Der Hauptzweck von Farbcodes besteht darin, dass bei Überschneidung von zwei Repeatersender-Abdeckungsbereichen auf derselben Frequenz verschiedene Farbcodes verwendet werden, um sicherzustellen, dass jedes Funkgerät auf den richtigen Repeatersender zugreift.

Zeitschlitz: Für Tier-2- und Tier-3-Systeme ist ein Zeitschlitz eine Zeitscheibe, die etwa 30ms lang ist, in der ein Funkgerät senden oder empfangen kann. Es gibt zwei Zeitschlitze pro Frequenz, und Sie müssen Ihr Funkgerät für den richtigen Farbcode für den Repeatersender, den richtigen Zeitschlitz und die richtige Sprechgruppe konfigurieren, um etwas hören zu können.

Zonen: Dies ist einfach eine Sammlung von Kanälen und Sprechgruppen, die alle in einer "Zone" oder Bank gruppiert sind. Ein Funkgerätenutzer kann Zonen wechseln, um auf eine andere Gruppe von Kanälen und Sprechgruppen zuzugreifen, die er verwenden möchte. Typischerweise sind Zonen in Repeatersender für verschiedene Gebiete unterteilt. So könnten Sie eine Zone für die westliche Seite einer Stadt haben und eine andere für die östliche Seite der Stadt - aber es gibt nichts, was besagt, dass Sie eine Zone auf diese Weise einrichten müssen.

Codeplug: Dies ist ein Motorola-Begriff, der im Laufe der Jahre haften geblieben ist und im DMR-Kontext eine vollständige Konfigurationsdatei von Kanälen, Sprechgruppen, Zonen, Kontakten usw. für ein Funkgerät bedeutet. Der Codeplug kann auf eine Computerfestplatte gespeichert werden und wird verwendet, um ein Funkgerät zu programmieren, um ihm die vom Benutzer benötigte Funktionalität zu geben.

CPS: Ein weiterer Motorola-Begriff, der "Customer Program Software" bedeutet. Einfach ausgedrückt, handelt es sich dabei um die Software, die Sie verwenden würden, um einen "Codeplug" zu erstellen und Ihr Funkgerät zu konfigurieren.

Hotspot: Eine kleine Box, die mit dem Internet verbunden ist und wie Ihr persönlicher DMR-Repeater mit geringer Leistung fungiert. Nützlich, wenn Sie sich nicht in Reichweite eines DMR-Repeaters befinden, um darauf zuzugreifen. Sie können sie sogar mitnehmen und Ihr Mobiltelefon und die kabellose Datenverbindung verwenden, um den Hotspot mit dem Internet zu verbinden und DMR überall dort zu verwenden, wo Sie Zellensignal empfangen. Die meisten Hotspots sind multimodal und verarbeiten nicht nur DMR, sondern auch DStar, Yaesu Fusion und P25. ZUMspot, Jumbospot, Openspot, MMDVM usw. sind alles Beispiele für Hotspots, die man kaufen oder selbst bauen kann.

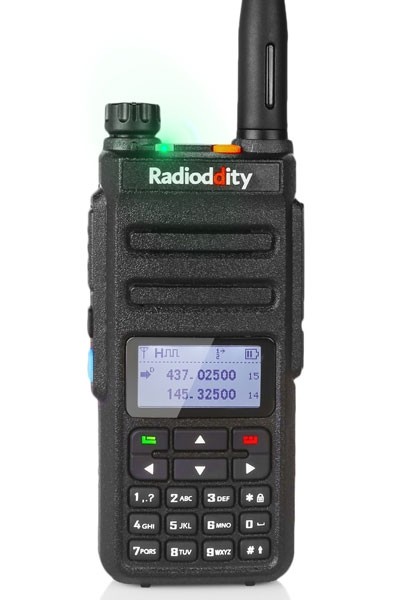

Radioddity GD-77, Dualband, DMR & FM, ich denke, es ist das beste Preis-Leistungs-Verhältnis für tragbare DMR, auch für etwa 100 $

Was bringt es mir?

Die Verwendung von DMR in Radio-Hobbykreisen fällt in zwei Kategorien: Amateurfunk und Empfängernutzung. Schauen wir uns beide kurz an:


Ham Radio: Funkamateure haben sich schon lange auf gebrauchte, zweite Hand oder sogar neue kommerzielle Funkgeräte konzentriert und sie für ihre eigenen Zwecke umgebaut. DMR-Geräte sind keine Ausnahme. Weltweit erscheinen DMR-fähige und verbundene Repeater und sind miteinander verbunden, um ein riesiges Netzwerk zu bilden, das den gesamten Globus umspannt. Je nach ausgewählter Gruppe können Sie in der Lage sein, nur in der Stadt, über Ihre Region, über das gesamte Land und einige Gruppen decken sogar die ganze Welt ab, zu kommunizieren. Motorola DMR-Ausrüstung wird häufig verwendet, aber zunehmend haben die günstigeren Einheiten, insbesondere TYT, die Erschwinglichkeit und Verfügbarkeit von DMR-Ausrüstung für den Massenmarkt erhöht. In einigen Fällen können Sie für weniger als hundert Dollar auf die DMR-Szene gehen!

Scanning: Während die Welt unaufhaltsam in eine digitale Zukunft marschiert, haben viele Unternehmen und kommerzielle Interessen ihre analogen FM-Zwei-Wege-Funkanlagen auf DMR umgestellt. Es gibt Scanner, die DMR empfangen können, so dass der Scanning-Hobbyist weiterhin solche Übertragungen hören kann. Für diejenigen Hobbyisten, die den hohen Preis dieser Scanner nicht rechtfertigen können, um DMR zu hören, gibt es andere Alternativen: bestimmte Computer-Software kann DMR mit einem herkömmlichen Scanner und einem "Discriminator Tap" oder einem "virtuellen Audiokabel", wenn ein SDR verwendet wird, decodieren. Wenn ein portabler DMR-Empfang gewünscht wird, wird ein Einstiegs-DMR-Transceiver von TYT oder Radioddity oder insbesondere der Anytone AT-D868UV oder AT-D878UV die Arbeit sehr gut erledigen - um sich auf der richtigen Seite des Gesetzes zu halten, sollten Sie jegliche Übertragungsfähigkeiten dieser Transceiver deaktivieren.

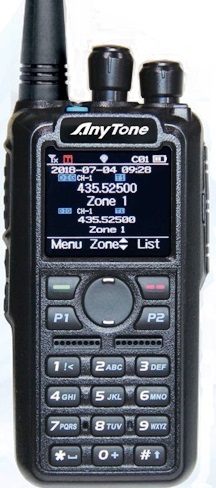

Anytone AT-D868UV und AT-D878UV sind eine ausgezeichnete Wahl für Funkamateure, die nach einem preiswerten, voll ausgestatteten DMR-Dualbandgerät suchen, oder für Scanner-Benutzer, die das Spektrum abhören möchten
