Jason Reilly VK7ZJA GD-77 Mods

Änderungen, Hinweise, Tipps und technische Informationen für das
Radioddity GD-77
Dualband-DMR-Digitalhandfunkgerät



Version 4.8 --- 18. Januar 2022

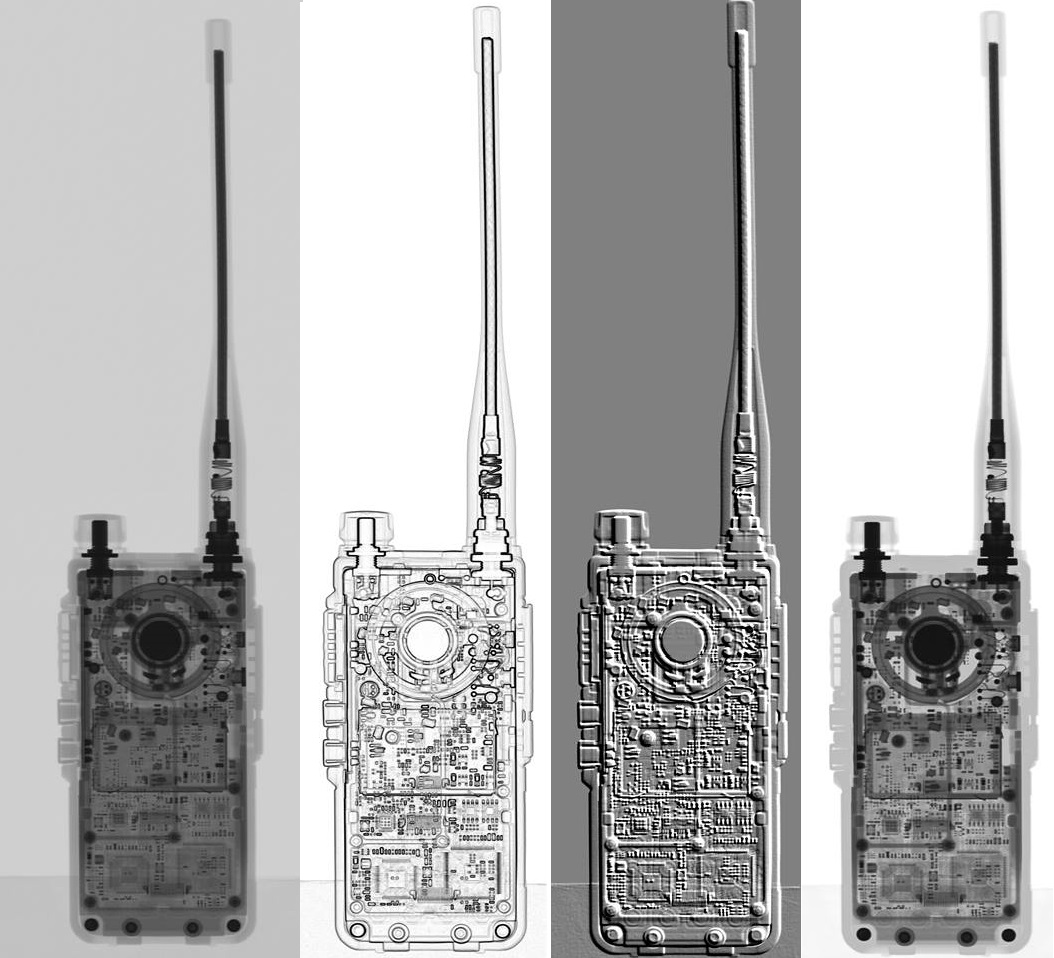

Einführung:
Radioddity (ausgesprochen wie Radi-oddity oder Ray-dee-odd-it-ee, nicht radio-ditty) produziert das GD-77, ein ausgezeichnetes kleines Einstiegs-Dualband-FM/DMR-Handfunkgerät, das ein hervorragendes Preis-Leistungs-Verhältnis bietet. Ich denke, es trifft den perfekten Mittelweg zwischen Erschwinglichkeit und Funktionen und bietet damit das beste Preis-Leistungs-Verhältnis. Funkamateure sind oft geborene Bastler und mögen es, ihre Ausrüstung zu optimieren, anzupassen und zu modifizieren, um die Funktionalität zu verbessern oder einfach nur ihre Ausrüstung zu personalisieren. Viele solcher Modifikationen sind auf der GD-77 Facebook Benutzerseite aufgelistet, was die Informationen etwas schwer zu finden macht. Hier wird eine Sammlung von Modifikationen für das GD-77 präsentiert. Nicht alle dieser Modifikationen sind meine eigenen Ideen, und der ursprüngliche Autor der Informationen wird bestmöglich genannt. Jede Modifikation wird auf einer Schwierigkeitsskala wie folgt bewertet:

Einfach: keine spezialisierten Fähigkeiten erforderlich, einfaches Löten, minimale Demontage. Wenn allein der Gedanke daran, einen Schraubendreher in die Hand zu nehmen, Sie ins Schwitzen bringt, sollten Sie möglicherweise Unterstützung suchen.
Mäßig: einige Fähigkeiten im Löten, Elektronik und/oder Computing erforderlich, einige Demontage erforderlich. Jeder selbstachtende Funkamateur / Elektronik-Fan wird auf diesem Niveau bequem sein.
Fortgeschritten: hervorragende Lötfähigkeiten erforderlich, sehr gute Kenntnisse in Elektronik und/oder Computing, umfangreiche Demontage.

Wenn Sie weitere Informationen oder Modifikationen haben, die Sie hier teilen möchten, kontaktieren Sie mich bitte unter vk7zja bei gmail Punkt com, und ich werde sicherstellen, dass Sie für Ihre Arbeit Anerkennung erhalten, obwohl Sie anonym bleiben können, wenn Sie möchten.
Schutzhülle aus Kunstleder für den GD-77
(Kredit an Max Donoghue und andere)
Obwohl es keine Schutzhülle speziell für den GD-77 gibt, hat sich gezeigt, dass die Retevis RT3 / RT8 sehr gut zum GD-77 passen und die Hülle des TYT MD-2017 auch passt, aber etwas zu groß ist. Hüllen für den TYT MD-380 funktionieren auch gut.
Kompatibilität von Zubehörteilen für den GD-77
Es wurde festgestellt, dass viele Zubehörteile für andere Radios auch mit dem GD-77 kompatibel sind:
Ladegerät: Ladegeräte für den TYT MD-380 / Retevis RT3 sind auch für den GD-77 geeignet.
Programmierkabel: Programmierkabel für den TYT MD-380 / Retevis RT3 funktionieren auch für den GD-77. Beachten Sie jedoch, dass KEINES der Baofeng-Programmierkabel kompatibel ist.
Gürtelclip: Der Gürtelclip, der für die TYT MD-380, Retevis RT3 und Baofeng UV-5R Serie verwendet wird, passt auch zum GD-77.
Mehrfachladestation: Es gibt eine Mehrfachladestation für den TYT MD-380, die auch für den GD-77 funktioniert (Credit Joe Szperlak).
Antenne: Jede qualitativ hochwertige Single-Band- oder Dual-Band-Antenne mit einer männlichen SMA-Verbindung funktioniert auf dem GD-77. Beachten Sie, dass der Anschluss am GD-77 ein weiblicher SMA-Anschluss ist, daher muss die Antenne eine männliche SMA-Verbindung haben. Dies ist das Gegenteil von allen Baofeng-Handfunkgeräten.
Schutzhülle: Wie oben erwähnt, sind die Hüllen von Retevis RT3 / RT8, TYT MD-380 und MD-2017 alle Optionen.

Tipp für die Gummiseitenabdeckung
(Credit an einen Benutzer der Facebook-Gruppe GD-77, sorry, ich konnte deinen Namen nicht finden)
Die Gummiseitenabdeckung des Lautsprechermikrofons beim GD-77 kann um 180 Grad gedreht werden, um nach unten zu zeigen und flach gegen die Seite des Radios zu liegen und aus dem Weg von jedem angeschlossenen Lautsprechermikrofon zu sein.
Ändern Sie Ihre GD-77 DMR-ID im Handumdrehen
(Credit an Jason VK7ZJA)
Radioddity hat stillschweigend die Möglichkeit eingeführt, Ihre Radio-DMR-ID über die Tastatur des GD-77 ohne Verwendung eines Computers und eines Programmierkabels im Handumdrehen zu ändern. Sie benötigen mindestens die Firmware-Version 3.0.6, damit dies funktioniert. Drücken Sie [grüner Menüknopf], wählen Sie dann Set > Radio Info > Radio ID > [grüner Menüknopf] erneut und Sie können Ihre Radio-ID bearbeiten. Die ID-Änderung bleibt bestehen, bis Sie sie zurückändern, selbst nach dem Neustart Ihres GD-77.

Tipp für längere Akkulaufzeit
(Credit an Jason VK7ZJA)
Wenn Sie feststellen, dass Ihr frisch aufgeladener Akku nach dem Entfernen aus dem Ladegerät nicht etwa 8,3 oder 8,4 Volt liefert, oder Ihr Batteriemesseinstrument am GD-77 nur zwei Drittel anzeigt, oder Sie sehen, dass Ihr Batterieladegerät beim Annähern an die Vollladung zwischen rot und grün blinkt - das sind alles Anzeichen für eine Ungleichgewichtung der Li-Po-Zellen innerhalb des Akkus. Um diese Situation teilweise umzukehren, sollten Sie Ihren Akku vollständig entladen lassen und dann für einige Zyklen vollständig aufladen. Um Ihren Akku in gutem Zustand zu halten, ist es jedoch am besten, ihn nur gelegentlich vollständig zu entladen, bevor Sie ihn wieder aufladen. Tun Sie dies jedoch nicht zu oft, da dies die Lebensdauer des Akkus verkürzen wird.

Batterieanzeige und ihre Beziehung zur tatsächlichen verbleibenden Batterielebensdauer
(Credit an Jason VK7ZJA)
Möglicherweise zeigt Ihre GD-77-Batterieanzeige an, dass noch zwei Blöcke Lebensdauer verbleiben, aber was bedeutet das eigentlich? Wie genau ist diese Anzeige? Die Antwort variiert etwas je nach Firmware-Version und wie gut Ihre Batterie verwendet wird. Ab Firmware-Version 3.1.6 wurde die tatsächliche Batteriespannung, die den verbleibenden Batterieblöcken der Batterieanzeige entspricht, geringfügig geändert, um die Verbreitung der Anzeigen für die Batterieanzeige zu verbessern. Ältere und stärker genutzte Batterien haben ebenfalls weniger Kapazität und erscheinen im Vergleich zu neuen Batterien schneller zu entladen.
Verglichen mit Firmware-Versionen 3.1.5 und früher scheint die Batterieanzeige in Firmware-Version 3.1.6 und höher die Batterie schneller zu entladen, aber das liegt nur daran, dass die Kalibrierung der Batterieanzeige neu justiert wurde.
Die folgende Tabelle wurde durch Lesen der tatsächlichen Spannung, die an den GD-77-Batterieklemmen mit einer variablen geregelten Stromversorgung und einem hochwertigen Fluke-Multimeter gemessen wurde, erstellt. Die angegebenen Prozentsätze für die verbleibende Batteriekapazität sind sehr ungefährlich:

Firmware Versionen	Vollständig (drei Blöcke)	Zwei Blöcke	Ein Block	Kein Block	Aufladen (Blitzsymbol)	Radio schaltet automatisch aus
v3.1.6 und höher	8,14 Volt und mehr mehr als 90%	7,51 - 8,14 Volt 55-90%	6,90 - 7,51 Volt 3-55%	6,57 - 6,90 Volt 1-3%	unter 6,57 Volt unter 1%	5,40 Volt
v3.1.5 und darunter	7,88 Volt und höher mehr als 80%	7,25 - 7,88 Volt 10-80%	6,62 - 7,25 Volt 2-10%	6,32 - 6,62 Volt 0-2%	unter 6,32 Volt totale Entladung	5,40 Volt

Bekannte Einschaltsequenzen
Es gibt mehrere verschiedene Funktionen, die durch das gleichzeitige Drücken von Tasten beim Einschalten des GD-77 aktiviert werden können. SK1 ist die kleinere schwarze Taste direkt unterhalb des PTT und SK2 ist die kleinere blaue Taste unterhalb von SK1.

• SK1 und 1 : Speicherreset, Bestätigung durch Drücken der grünen Menütaste
• SK1 und 2 : Nicht dokumentiert, RF-Test. Wahrscheinlich wird ein schneller TX-Test im Werk durchgeführt. Achtung: es wird ein Träger auf dem zuletzt ausgewählten Speicherkanal oder VFO-Frequenz gesendet, und es wird jede TX-Sperre ignorieren!
• SK1 und 7 : Nur ab Firmware-Version V3.2.1, umschalten zwischen entsperrten und gesperrten Frequenzbereichen / VFO deaktiviert. Bestätigung durch Drücken der grünen Menütaste
• SK1 und SK2 : Firmware-Update-Modus, obere LED auf dem Panel leuchtet grün auf
• SK2 und 3 : Nicht dokumentiert, scheint das Gleiche wie SK2 und 9 unten zu tun?
• SK2 und 9 : Weicher Reset als ein vollständiger Speicherreset, obere LED auf dem Panel blinkt orange während des Resets
• SK2 und grüne Menütaste und # (aufwärts) Tasten : DMR-ID-Lademodus mit ActiveClient.exe (keine spezielle Anzeige zeigt an, wenn aktiviert)
• SK2 und grüne Menütaste und * (Sperren) Tasten : Nicht dokumentiert, ermöglicht das Lesen & Schreiben aller Flash-Speicheradressen (keine spezielle Anzeige zeigt an, wenn aktiviert)

Unterschiedliches Netzteil für die Ladestation
(Credit an Jason VK7ZJA)
Kann ich mein 13,8-Volt-Netzteil im Shack verwenden, um die Ladestation für den GD-77 zu betreiben? Ja, Sie können es verwenden. Die Ladestation verfügt über einen Spannungsregler im Inneren und akzeptiert jede Spannung zwischen etwa 10 und 16 Volt sicher.

Konvertierung von verschiedenen Versionen von Codeplugs
(Credit an Colin G4EML)
Als die CPS-Software und Firmware auf spätere Versionen aktualisiert wurden, wurden die Codeplugs aus früheren Versionen inkompitabel, d.h. Codeplugs sind nicht vorwärts- oder rückwärtskompatibel. Dies bedeutet, dass Sie jedes Mal, wenn Sie zu einer neueren Version aktualisieren, Ihre Codeplugs neu erstellen müssten. Colin G4EML hat einen Codeplug-Konverter erstellt, der diesen Prozess erheblich erleichtert. Laden Sie ihn von folgender Adresse herunter:
http://www.gb3gf.co.uk/Files/GD77-CSV.zip

Warum funktioniert Verschlüsselung nicht zwischen dem GD-77 und anderen Funkgeräten?
Leute haben enttäuscht festgestellt, dass Verschlüsselung, die beim GD-77 und anderen Funkgeräten verwendet wird, nicht kompatibel ist. Wie kann das sein? DMR soll doch ein Standard sein, also sollten nicht alle Funkgeräte kompatibel sein? Nun, nein. Obwohl DMR ein ETSI-Standard ist, gibt dieser Standard die zu verwendende Verschlüsselungsmethode nicht vor - jeder Hersteller kann diese Methode frei implementieren. Das wird fast garantiert dazu führen, dass die Verschlüsselung zwischen verschiedenen Funkgeräten nicht kompatibel ist.

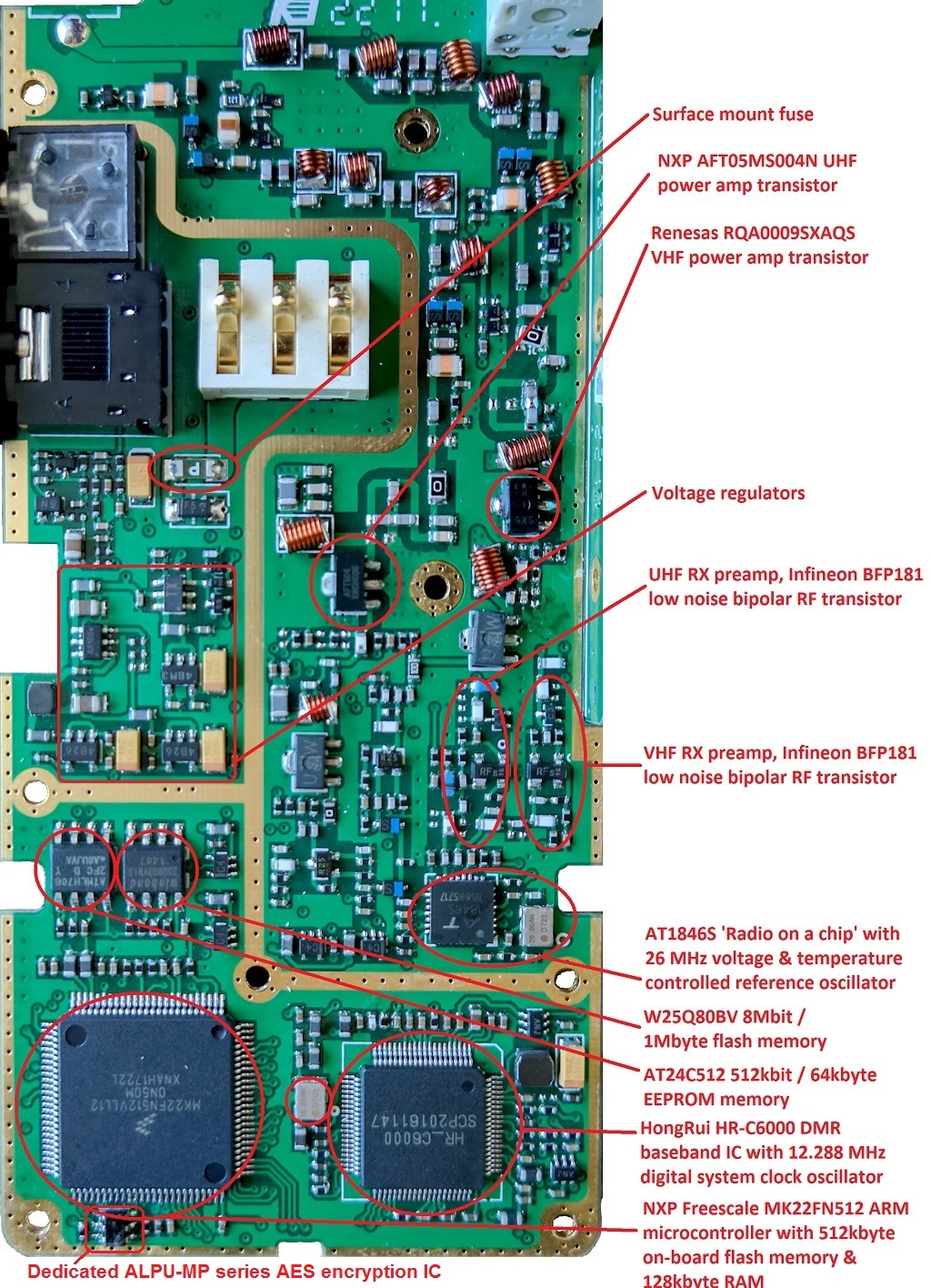

Der GD-77 verfügt über einen ALPU-MP-Serie 128-Bit-Advanced-Encryption-Standard (AES) dedizierten Verschlüsselungs- und Entschlüsselungs-IC, der zur Verschlüsselung von DMR-Sprachrahmen verwendet werden kann - noch zu bestätigen. Wenn das der Fall ist, verwendet der GD-77 zumindest ein bekanntes Standardverschlüsselungssystem und wird vielleicht irgendwann mit anderen Radios kompatibel sein, die auch AES verwenden?
Zuverlässigere DMR-Repeatereinsatz. Einfach
(Credit an Roger VK3KYY und Colin G4EML)
Wenn Sie sich am Rand der Abdeckung Ihres lokalen Repeaters befinden und diesen mit Ihrem GD-77 im DMR-Modus nicht erreichen können, gibt es eine Einstellung, die helfen kann. Standardmäßig ist der GD-77-CPS nur so eingestellt, dass er versucht, den Repeater zu erreichen und auf die Antwort "Zugriff gewährt" vom Repeater nur einmal zu hören. Sie können die Anzahl der Versuche erhöhen, um Ihre Chancen auf Zugriff auf den Repeater zu verbessern, wenn Ihr Signal marginal ist. Ich empfehle folgende Einstellung:
Klicken Sie im linken Menübaum auf Signalling System.
In dem sich öffnenden neuen Fenster setzen Sie TX Wakeup Message Limit auf 3 und TX Sync Wakeup TOT [ms] auf 150

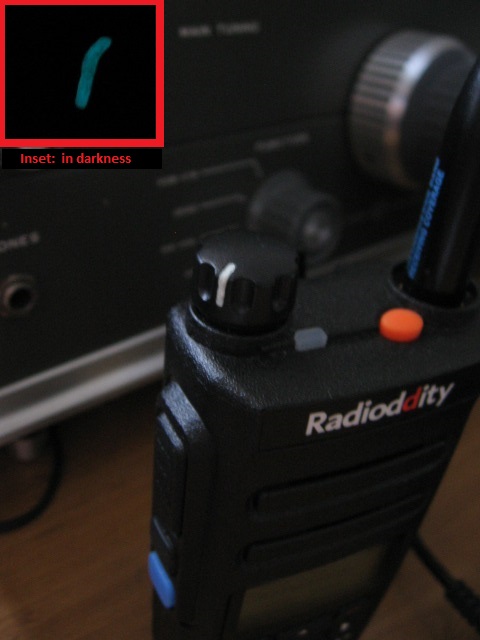

Visuelle Verbesserung der Lautstärkeanzeige. Einfach
(Gutschrift an Jason VK7ZJA)
Standardmäßig gibt es beim GD-77 keine einfache visuelle Anzeige, an welcher Stelle der Lautstärkeregler eingestellt ist. Somit kann man auf den ersten Blick nicht schnell erkennen, wie laut das Radio eingestellt ist. Es gibt eine kleine Ausbuchtung oder eine Vertiefung am Lautstärkeregler, die sich perfekt zum Bemalen eignet. Warum aber nur irgendeine gewöhnliche Farbe verwenden? Verwenden Sie stattdessen fluoreszierende Farbe, die im Dunkeln leuchtet. So können Sie die Lautstärkeeinstellung auch nach Sonnenuntergang sehen. Ich habe eine Farbe ausgewählt, die tagsüber eine hellweiße Farbe hat und somit für den besten Kontrast sorgt, aber im Dunkeln ein helles Grün leuchtet, das die maximale visuelle Wirkung auf das menschliche Auge hat. Mit der Spitze eines Zahnstochers habe ich eine dünnen Farbschicht in der Vertiefung des Lautstärkereglers aufgetragen, trocknen lassen und dann weitere Farbschichten aufgetragen, bis die Farbe bündig mit dem Rest des Reglers war.



Individuelle Rufzeichen-Aufkleber von KC8GL.Einfach

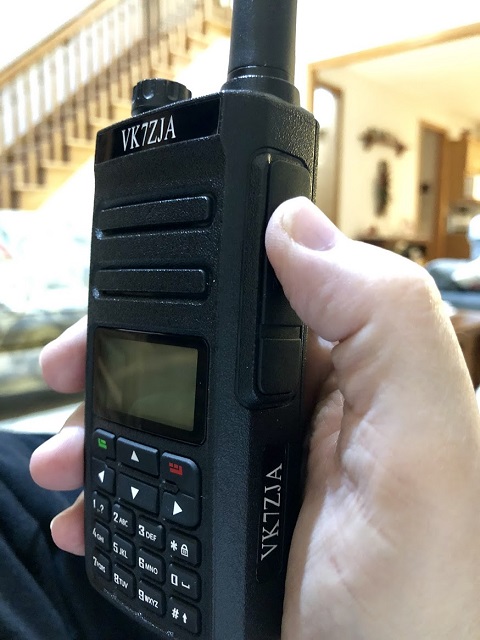

Wir Funkamateure lieben es, unsere Ausrüstung zu individualisieren. Darum geht es auf dieser Seite. Bringen Sie Ihren GD-77 mit diesen hervorragenden, individuell gelaserten Aufklebern von Greg KC8GL auf die nächste Stufe. Professionell im Aussehen, zu einem sehr günstigen Preis und schnell geliefert - Greg ist immer bereit, Ihre Bedürfnisse zu besprechen und Ihre Fragen zu beantworten. Greg fertigt auch schöne Ruftafeln aus Kirschholz an. Ich kann sie sehr empfehlen! Besuchen Sie: https://sites.google.com/view/kc8gl/radioddity-gd-77-call-sign-sticker

Bildschirmschutz gegen Kratzer. Einfach
(Credit an Jason VK7ZJA)
Um die Kunststofflinse des Bildschirms vor Kratzern zu schützen, können Sie einen günstigen Kratzschutzfilm für Handybildschirme verwenden und ihn auf die Größe des GD-77-Bildschirms zuschneiden. Es mag etwas fummelig sein, ihn zuzuschneiden, aber es lohnt sich, damit der Bildschirm kratzfrei bleibt.
Wenn Ihr Bildschirm bereits verkratzt ist, empfehle ich Ihnen das Produkt PolyWatch, ein Kunststoff- und Acrylpolitur, die zur Entfernung von Kratzern von Uhrenkronen bestimmt ist, aber auch sehr gut zur Entfernung von Kratzern von Display-Linsen geeignet ist.

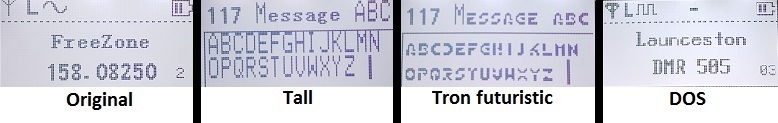

Alternative / benutzerdefinierte Firmware für GD-77. Einfach
Leider wurde das OpenGD77-Projekt aufgrund einer rechtlichen Herausforderung durch einen Funkamateur eingestellt.
Ein weiteres Projekt, auf das man achten sollte, ist OpenRTX, das eine neue digitale Modulation namens M17 verwendet. Es scheint nicht mit DMR kompatibel zu sein und kann daher nicht mit DMR-Netzwerken wie Brandmeister und ähnlichem verwendet werden. Das kann sich jedoch in Zukunft ändern ... es wird interessant sein zu sehen, wohin das Projekt führt.

• Der GD-77 hat eine neue Sprache gelernt! Dank Ingo DB4BIN können Sie jetzt Ihre Menüs auf Deutsch anzeigen lassen. Enthält auch das verbesserte RSSI-Meter wie unten gezeigt. Laden Sie die neue Firmware von folgender Website herunter: http://s000.tinyupload.com/index.php?file_id=14962353325193082599



• Verbesserte RSSI-Signalstärke-Metergrafik und Korrektur einiger Rechtschreibfehler. Laden Sie die Firmware-SGL-Datei von folgender Website herunter: http://s000.tinyupload.com/index.php?file_id=46540510546752118273



• Diese Firmware-Images können auf Ihrem GD-77 genau auf die gleiche Weise geladen werden wie die "offiziellen" Firmware-Updates mit derselben Firmware-Aktualisierungssoftware. Mit Ausnahme der OpenGD77-Firmware wird dieselbe CPS-Programmiersoftware verwendet und es werden keine Daten oder Codeplugs überschrieben. Sie können jederzeit einfach durch Laden der Original-Firmware-SGL-Datei zur offiziellen Firmware zurückkehren.


  ---


  Aufrechter sitzen. Einfach
  (Kredit an Tony Slater)
  Wenn Sie es noch nicht bemerkt haben, hat der GD-77 auf einer flachen Oberfläche die Tendenz, nach vorne zu kippen, wenn er aufrecht steht. Das liegt daran, dass die Füße des Radios etwas schief sind und es eine leichte Neigung nach vorne hat. Die Lösung besteht darin, die Füße nur am Batteriefach zu kürzen. Nehmen Sie die Batterie heraus und kleben Sie sicherheitshalber beide Batteriekontakte ab. Verwenden Sie eine flache Feile, um die Füße an der Unterseite der Batterie so weit abzufeilen, dass sie fast bündig mit dem Rest des Gehäuses sind. Es ist nicht notwendig, dies an den Füßen des Radios selbst zu tun. Entfernen Sie das Klebeband und setzen Sie die Batterie wieder ein. Eine andere vorgeschlagene Methode besteht darin, die Batteriefüße fast bündig abzuschneiden. Jetzt können Sie ein Radio genießen, das auf einer flachen Oberfläche etwas stabiler steht.

  ---


  Kopfhöreradapter. Einfach
  (Kredit an Jason VK7ZJA)

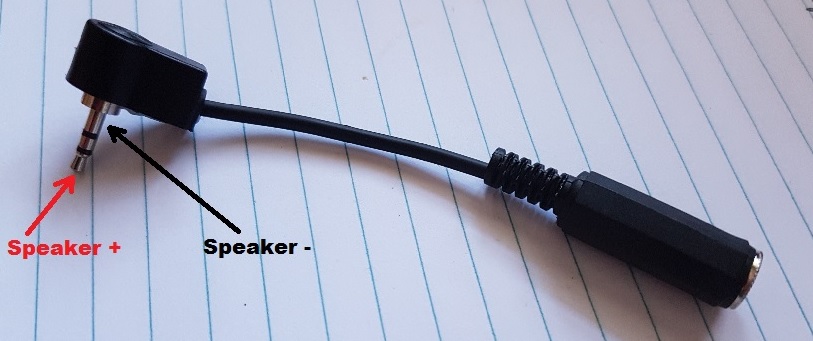

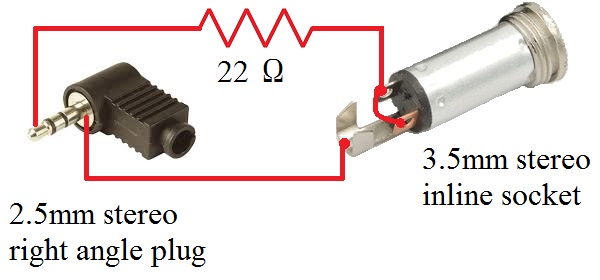

  Hier ist ein einfacher und leicht herzustellender Adapter, mit dem Sie den GD-77 mit normalen Kopfhörern hören können. Sie benötigen einen rechtwinkligen Stereo-2,5-mm-Audiostecker, eine Stereo-3,5-mm-Audiobuchse, ein kurzes Stück abgeschirmtes Audiokabel und einen 22-Ohm-1/4-Watt-Widerstand. Schließen Sie sie gemäß dem unten stehenden Schaltplan an, und Sie sind bereit. Ich habe den rechtwinkligen Audiostecker auch mit Heißkleber gefüllt, um die Verbindung zu sichern und dem Stecker etwas mehr Stabilität zu geben.







  ---


  Verhindern Sie, dass das GD-77-"USB"-Ladegerät mit anderen Geräten verwendet wird und diese möglicherweise beschädigt. Einfach
  (Gutschrift an... viele Leute, die alle großartige Ideen hatten!)

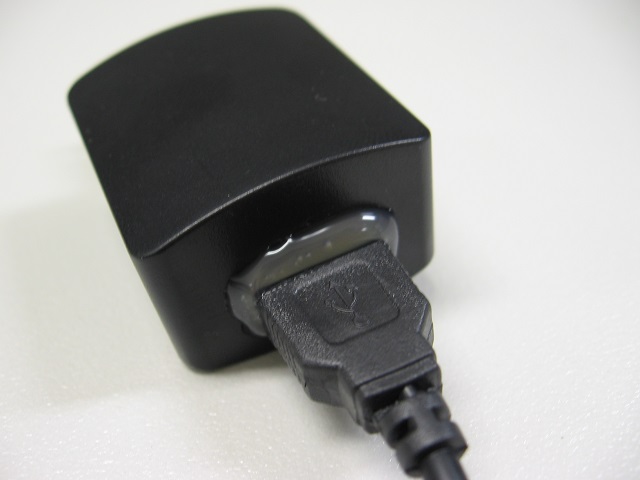

  Das Ladegerät, das vielen GD-77-Geräten beiliegt, verwendet einen USB-Stecker. Echte USB-Geräte werden mit 5 Volt betrieben, aber das GD-77-Ladegerät gibt 12 Volt aus. Wenn jemand versehentlich ein echtes USB-Gerät an das GD-77-"USB"-Ladegerät anschließen würde, könnte dies zu Schäden am angeschlossenen Gerät führen. Eine einfache und narrensichere Lösung hierfür ist, das Kabel der GD-77-Ladestation dauerhaft in die GD-77-Ladegerät-"USB"-Buchse einzukleben, wie im folgenden Bild gezeigt wird.





  ---


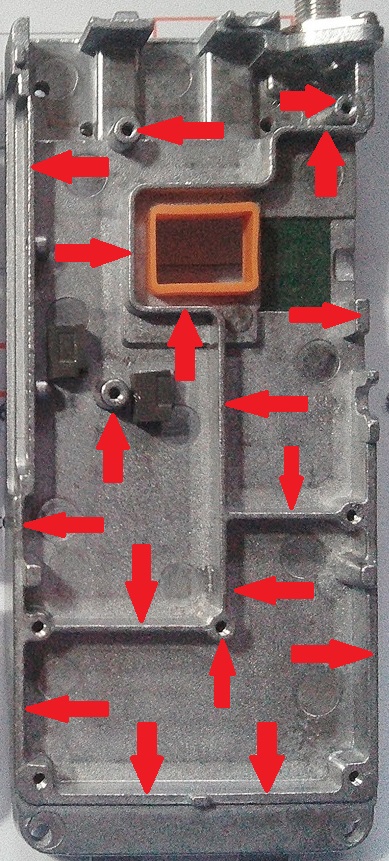

  Machen Sie den orangefarbenen Knopf oben auf dem Panel leichter zu drücken (frühe Versionen des GD-77). Einfach, mit etwas Demontage.
  (Credit an Jason VK7ZJA)

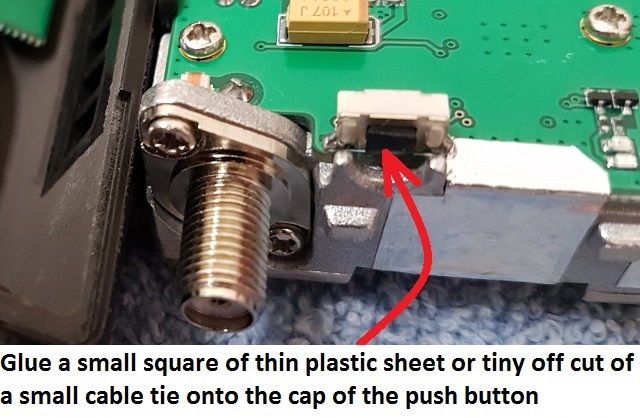

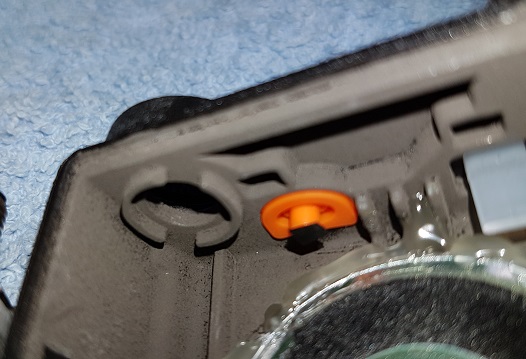

  Der orangefarbene Knopf oben auf dem Panel ist als Notfallknopf vorgesehen und wie erwartet wurde er so gestaltet, dass er ein wenig schwer zu drücken ist, um versehentliches Auslösen zu verhindern. Er braucht wirklich eine feste, positive Kraft, um zu funktionieren. Zumindest war das bei frühen Versionen des GD-77 so; spätere Versionen scheinen diesen Knopf etwas einfacher zu drücken gemacht zu haben. Es gibt nichts zu sagen, dass Sie diesen Knopf nicht für eine reguläre Funktion wiederverwenden können, die Notfallfunktion ist nicht fest verdrahtet und kann programmiert werden, wie Sie möchten. In diesem Fall wäre es schön, den Knopf leicht drücken zu können. Wenn Sie feststellen, dass Ihr Knopf etwas schwierig zu drücken ist, hier ist eine einfache Modifikation, die helfen wird. Wir werden lediglich das Niveau des Druckknopfs auf der Leiterplatte erhöhen, so dass er "höher" wird und weniger Druck auf den orangefarbenen Gummiknopf benötigt, um zu aktivieren. Um das Radio zu demontieren, entfernen Sie zunächst den Akku und die Antenne und ziehen Sie vorsichtig am Lautstärkeregler. Verwenden Sie einen Ring-Schlüssel oder eine feine Spitzzange, um die Ringmuttern zu lösen und zu entfernen, die den Lautstärkeregler und den Antennen-SMA-Steckverbinder halten. Verwenden Sie einen T8-Torx-Schraubendreher, um die unteren beiden Schrauben auf der Rückseite des Radios zu lösen und zu entfernen. Sie können jetzt das Metallgehäuse aus dem Kunststoffgehäuse herausnehmen, indem Sie zuerst unten anfangen und nach unten ziehen. Seien Sie vorsichtig, es gibt ein Flachbandkabel, das das Frontpanel und das Hauptboard verbindet, das beschädigt werden könnte. Wenn Sie die beiden zu weit voneinander trennen, könnte das Kabel beschädigt werden. Dieses Flachbandkabel muss aus seinem Anschluss entfernt werden, um mehr Zugang zu den Innenbereichen des Radios zu ermöglichen. Verwenden Sie einen sehr feinen flachen Juwelierschraubendreher, um den "Kragen" der Anschlussseiten durch kleine "Laschen" an den Seiten des Anschlusses hochzuhebeln. Der Kragen wird nach oben schwingen und das Flachbandkabel freigeben, ziehen Sie es vorsichtig aus dem Anschluss. Die Drähte, die mit dem Lautsprecher verbunden sind, können an ihrem Platz bleiben, aber Sie müssen auch bei ihnen vorsichtig sein, da sie sonst abbrechen können. Jetzt, da Sie Zugang zum Inneren des Radios haben, suchen Sie den Druckknopf an der oberen Kante der Radio-PCB. Suchen Sie ein winziges Stück dünnen flachen Plastik und schneiden Sie es etwa in der gleichen Größe wie der Kunststoff-Druckknopf und verwenden Sie einen sehr kleinen Klecks Superkleber, um das dünne Plastik am Druckknopf zu befestigen. Achten Sie darauf, nicht zu viel Superkleber zu verwenden, da überschüssiger Kleber den Druckknopf hinunterlaufen und ihn verkleben könnte, so dass er nicht gedrückt werden kann. Ich habe ein kleines Stück eines Kunststoff-Kabelbinders auf etwa 3 mm Quadrat abgeschnitten und das oben auf den Druckknopf geklebt. Wenn der Kleber gut und wahrhaftig getrocknet ist, ist es Zeit, das Radio wieder zusammenzubauen. Das Flachbandkabel kann in seinen Anschluss eingeführt werden - stellen Sie sicher, dass es so weit wie möglich eingeführt ist und quadratisch im Anschluss sitzt, und klappen Sie dann den Rückhaltekragen zurück, um das Flachbandkabel im Anschluss zu fixieren. Der orangefarbene Knopf auf der oberen Abdeckung sollte jetzt viel einfacher zu drücken und zu aktivieren sein.





  ---

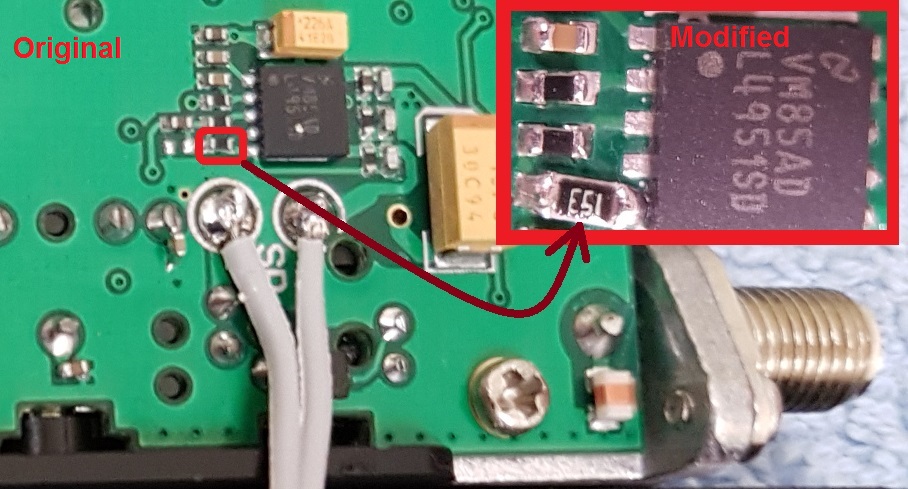

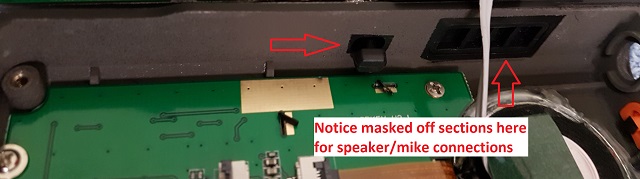

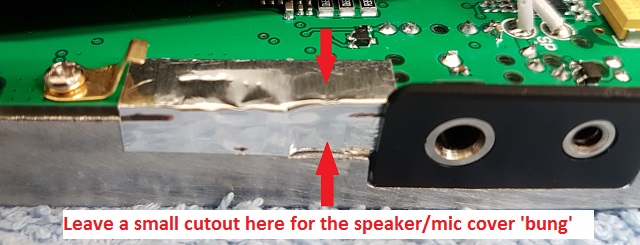

  Modifizieren Sie ein Lautsprecher-Mikrofon, um Rückkopplungen von DMR-Puls-RF zu vermeiden. Moderat
  (Credit an Owen Duffy VK1OD für dies)
  Wenn Sie ein Lautsprecher-Mikrofon haben, das Ihnen gefällt, aber von Rückkopplungen von DMR-Puls-RF betroffen ist, die zu einer Verzerrung Ihres übertragenen Audiosignals führen, können Sie Änderungen vornehmen, um dieses Problem zu reduzieren oder sogar zu beseitigen. Ich habe die Änderungen durchgeführt, indem ich einen SMD-Kondensator über das Lautsprecher-Mikrofon Elektret-Element hinzugefügt und einen SMD-Induktor in die positive Leitung des Elektret-Elements eingefügt habe und bestätige, dass es sehr gut funktioniert. Sehen Sie Owens Mods unter:
  http://owenduffy.net/blog/?p=9326


  ---

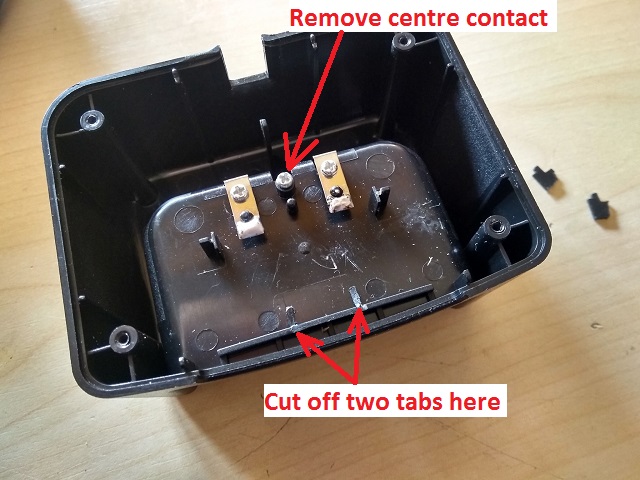

  Verhindern Sie, dass der GD-77-Ladegerät Ihre Batterien überlädt. Moderat
  (Credit an Wolfgang DL4YHF für dies)

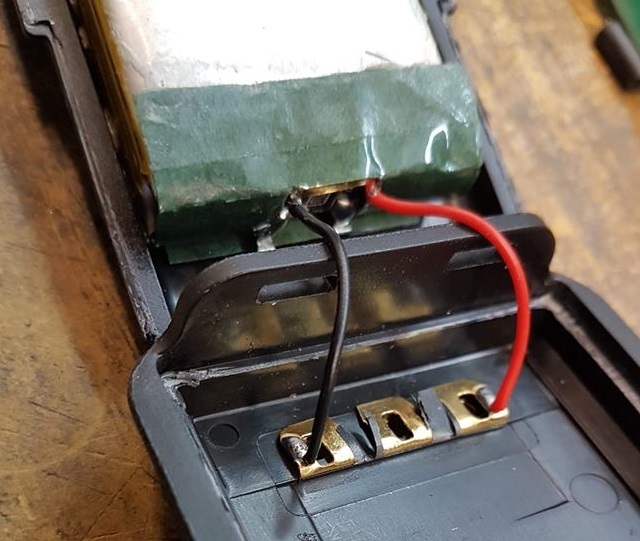

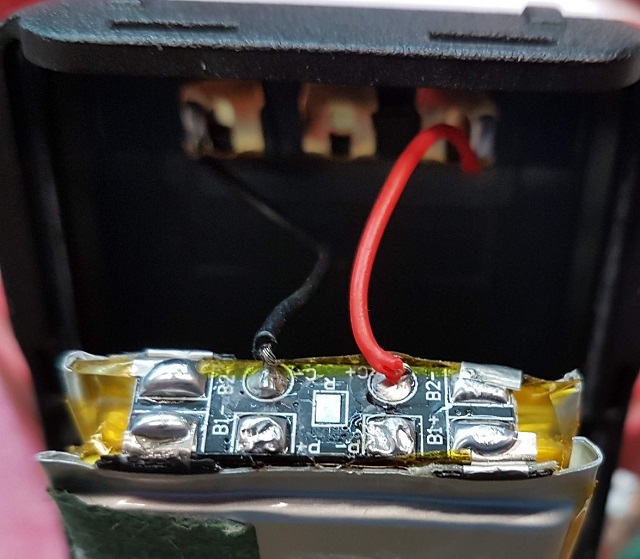

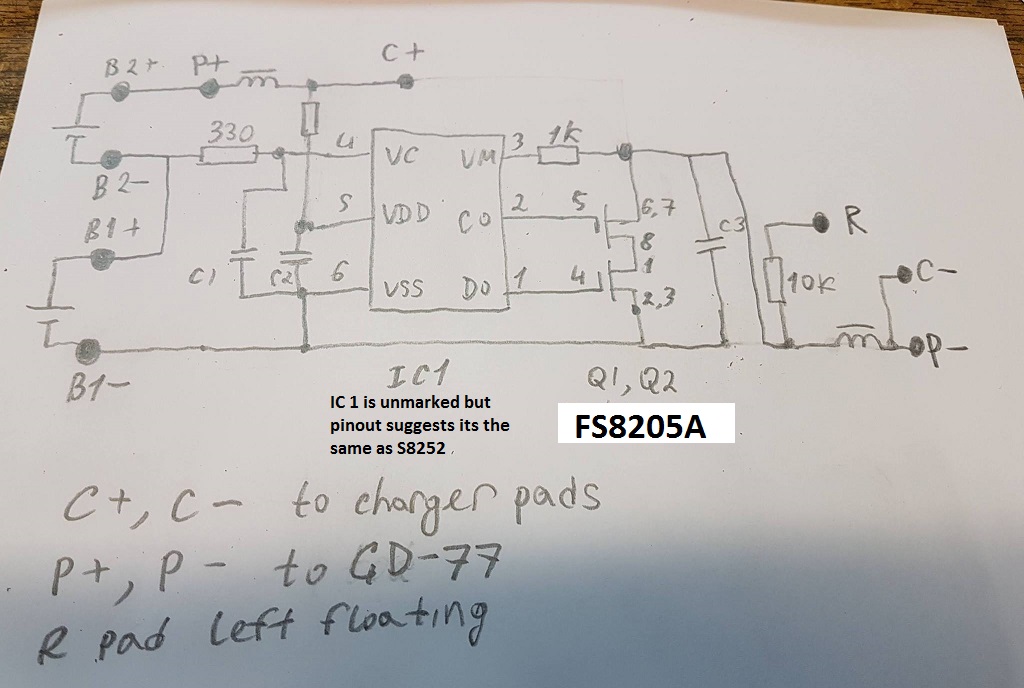

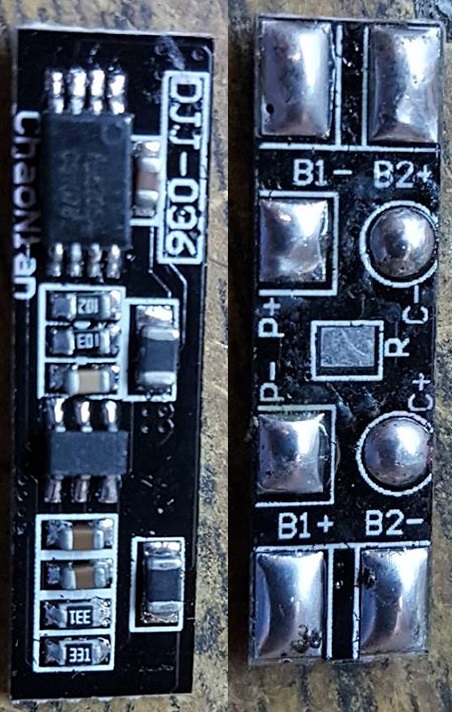

  Die mit dem GD-77 gelieferte Batterie ist eine Lithium-Ionen-Art, die gerne auf eine maximale Spannung von 8,40 Volt aufgeladen wird. Jede höhere Spannung verringert die langfristige Lebensdauer der Batterie. Je nach individuellen Bauteiltoleranzen kann die vom GD-77-Ladegerät gelieferte Spannung von Gerät zu Gerät etwas variieren. Wenn Sie feststellen, dass Ihr Ladegerät mehr als 8,40 Volt liefert, wäre es im Interesse der Batterielebensdauer gut, Ihre Ladestation zu modifizieren, um so nah wie möglich an 8,40 Volt zu kommen. Einige Ladestationen haben sich als bis zu 8,60 Volt herausgestellt. Eine Modifikation von Wolfgang DL4YHF fügt einen Widerstand hinzu, um diese Spannung ein wenig zu senken. Möglicherweise müssen Sie mit dem Wert spielen, um so nah wie möglich an 8,40 Volt zu kommen. Wenn Ihre unmodifizierte Spannung besonders hoch ist, sagen wir 8,60 Volt, versuchen Sie es mit 390 kOhm, die parallel zu R4 gelötet sind. Wenn Ihre unmodifizierte Spannung nicht allzu hoch ist, etwa 8,50 Volt, ist ein 470 kOhm- oder 560 kOhm-Widerstand möglicherweise ein guter Ausgangspunkt. Die von Wolfgang präsentierte Modifikation ist für das Retevis RT3, das identisch mit dem TYT MD380 ist; die GD-77-Ladestation ist auch identisch. Sehen Sie sich alle Details und die Theorie hinter dieser Modifikation unter folgendem Link an: http://www.qsl.net/dl4yhf/RT3/

  ---


  Schnelleres Aufladen für den GD-77.Mäßig
  (Credit an Jeffrey Vandenbroucke ON3AD)

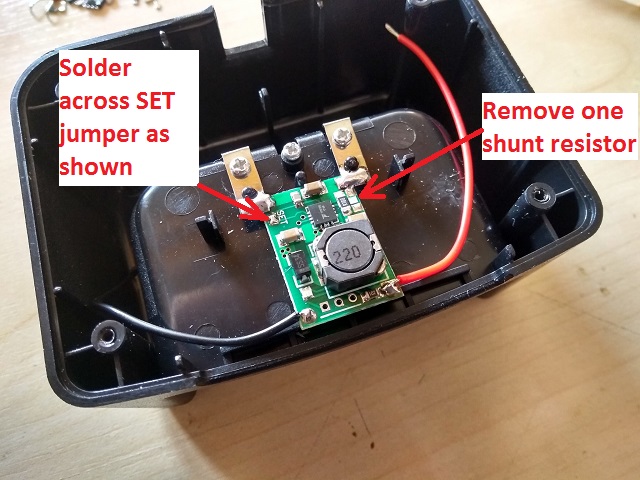

  Auf AliExpress oder eBay kann man sehr günstige Li-Ionen-Zell-Ladegeräte (TP5100) für unter 2 US-Dollar kaufen. Sie müssen eine kleine Lötbücke installieren, um das Modul für die Serienladung von zwei Li-Ionen-Zellen zu konfigurieren, und auch einen 0,1-Ohm-Shuntwiderstand entfernen, um die Ladespannung von 2 Ah auf 1 Ah zu reduzieren. Dann schneiden Sie einen Teil des alten PCB ab, um etwas mechanischen Halt für die Gleichstrombuchse zu erhalten. Sie können auch Heißkleber verwenden, um die Gleichstrombuchse an Ort und Stelle zu halten, ohne das alte Ladegerät-PCB wiederverwenden zu müssen. Entfernen Sie dann die beiden kleinen schwarzen Kunststofflaschen an der Vorderseite, wie im Bild angegeben, und den mittleren unbenutzten Batteriekontakt. Löten Sie anschließend das Ladegerät-Board direkt an die Terminals. Entfernen Sie die alten Ladegerätekomponenten mit einer Heißluftpistole / Heißluft-Farbentferner, das alte Ladegerät-PCB wird jetzt nur noch verwendet, um die DC-Eingangsbuchse an Ort und Stelle zu halten. Schließen Sie das neue Board an, während Sie die Polarität beachten. Sie haben jetzt ein großartiges Li-Ion-Ladegerät mit einer Abschaltspannung von 8,4 V und beginnt bei 8,2 V erneut zu laden, und es sieht werkseitig standardmäßig aus. Das Laden erfolgt nun mit 1 A, was 0,5C in Bezug auf die tatsächliche Zelle bedeutet; gut im Sicherheitsbereich. Sie können das originale GD-77 "Wall Wart"-Netzteil nicht verwenden, da es nur für 500 mA ausgelegt ist. Ersetzen Sie es durch eine 12-Volt-Stromversorgung (oder eine Spannung zwischen 10 und 15 Volt), die 1200 mA / 1,2 A liefern kann. Das neue Ladegerät zeigt Rot für das Laden und Blau für den vollständig aufgeladenen Akku an. Genießen Sie Ihr nicht störendes Schnellladegerät.







  Eine weitere schnellere Lademodifikation für den GD-77. Mäßig
  (Credit an Ronan EI4KN)
  Ronan fand einen intelligenten 8,4-Volt-Li-Ionen-Ladegerät, der direkt an die zu ladenden Batteriezellen angeschlossen werden kann, für weniger als 5 Euro / USD 4, einschließlich Lieferung. Es wird mit Ihrer Wahl von Steckern geliefert, um US-, UK-, europäische und australische Netzstecker zu unterstützen, hat eine Ladezustands-LED auf der Vorderseite und lädt den GD-77-Akku mit einer (immer noch sicheren) Rate von 1 Ampere oder knapp unter drei Stunden von flach bis voll auf. Hier ist Ronans Webseite, wie er dies gemacht hat:
  https://ei4kn.wordpress.com/2017/06/28/retevis-rt3-charger-modification/

  Und das intelligente Ladegerät ist hier erhältlich: https://www.aliexpress.com/item/5-5-2-1mm-DC-8-4V-1A-Smart-Intelligent-Charger-Li-ion-LiPo-Battery-AU/32712256811.html

  ---


  Verringerung von RFI aus der Ladestation. Mäßig
  (Credit an DL4NO)

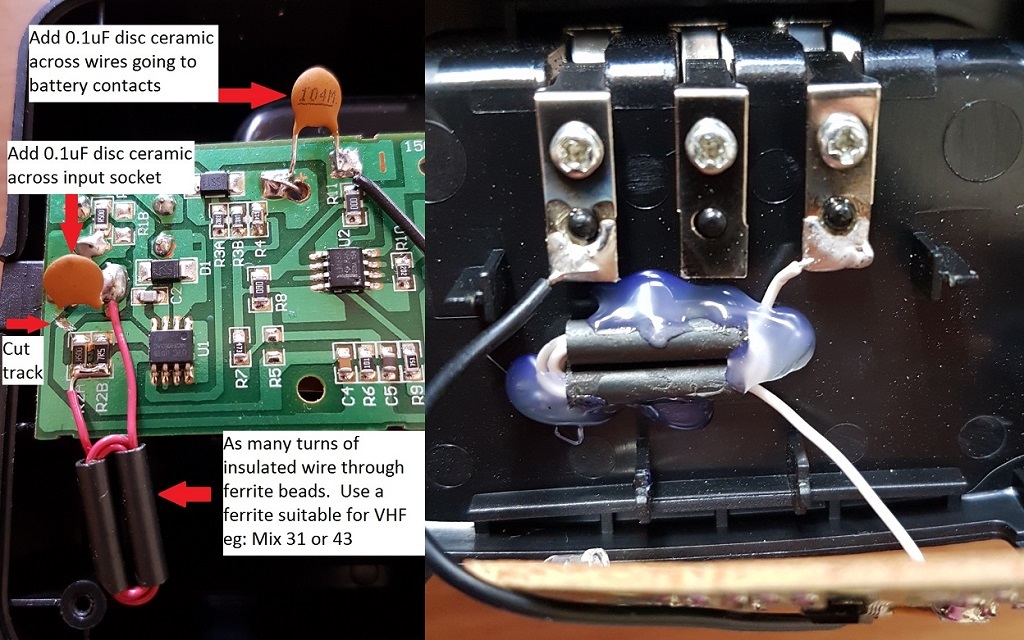

  Schwache VHF-Signale können durch RFI-Störungen vom Ladegerät maskiert werden, während das GD-77 darin aufgeladen wird. Die folgenden Modifikationen reduzieren die RFI erheblich. Öffnen Sie das Ladegerät und suchen Sie die Lötpads, an denen die Eingangsbuchse an die Leiterplatte angeschlossen ist. Löten Sie einen 0,1uF Scheiben-Keramikkondensator oder einen anderen Kondensatortyp mit niedriger HF-Impedanz über diese Lötpads. Legen Sie ebenfalls einen 0,1uF Scheiben-Keramikkondensator über die Lötpads, die zu den Batteriekontakten führen. Entfernen Sie schließlich das Kabel von der Leiterplatte, das zum positiven Batteriekontakt führt - es ist das blank gezinnte Kabel, das durch ein Loch in der Leiterplatte verläuft - und ersetzen Sie es durch ein längeres Kabel, das mehrmals durch eine Ferritperle gewickelt wurde. Die Ferritmischung sollte gut für VHF-Dämpfung sein, und jeder Art von Perle (Torus, Einzel-, Doppel- oder Mehrlochperle usw.) könnte verwendet werden. Besuchen Sie:
  http://www.dl4no.de/thema/gd-77.htm



  ---

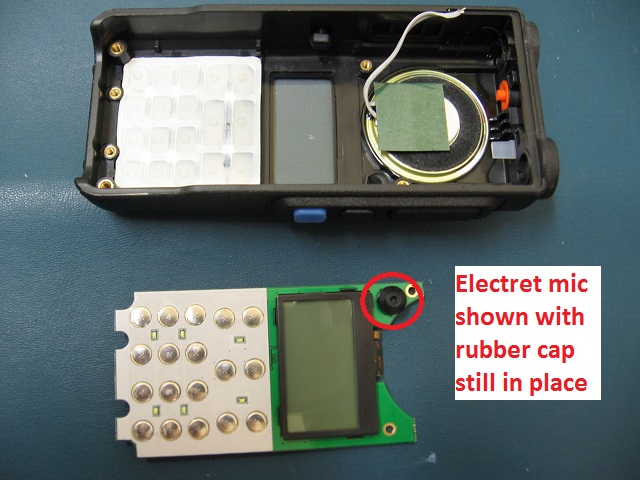

  Wechseln des Elektretmikrofon-Elements. Mäßig
  (Credit an Razvan Marin)

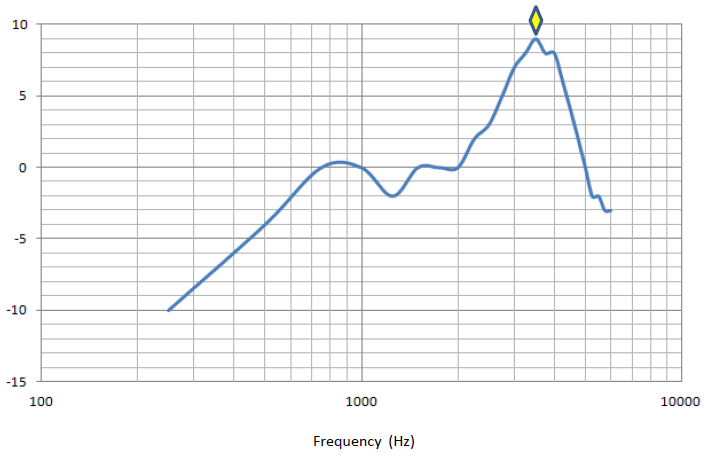

  Eine Möglichkeit, die Audioqualität Ihrer übertragenen Audioaufnahmen zu ändern, besteht darin, das Elektretmikrofon-Element zu wechseln. Sie finden das Elektretmikrofon auf der Leiterplatte, auf der das LCD-Display und die Tastenfelder der Frontplatte angebracht sind. Es ist nicht allzu schwer, die beiden Pins zu entlöten und das Elektret-Element durch einen anderen kompatiblen Typ wie das POM-3542P-R zu ersetzen. Razvan stellte fest, dass er mit diesem Ersatz eine lautere Übertragungs-Audioaufnahme und eine natürlicher klingende Stimme hatte, aber meine Ergebnisse waren etwas anders. Die übertragene Audioaufnahme hatte mehr Bass, klang jedoch weniger "knackig" und war mit dem POM-3542P-R deutlich leiser. Es scheint, dass die Ergebnisse von Person zu Person und von Radio zu Radio variieren werden, aber aus meiner Erfahrung heraus empfehle ich es nicht.



  ---


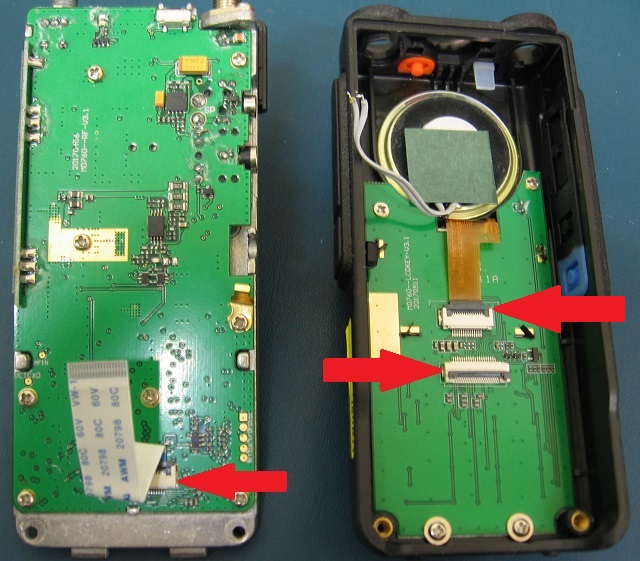

  Dimmen der LCD-Hintergrundbeleuchtung. Mäßig bis Fortgeschritten
  (Credit an Radioprofi)

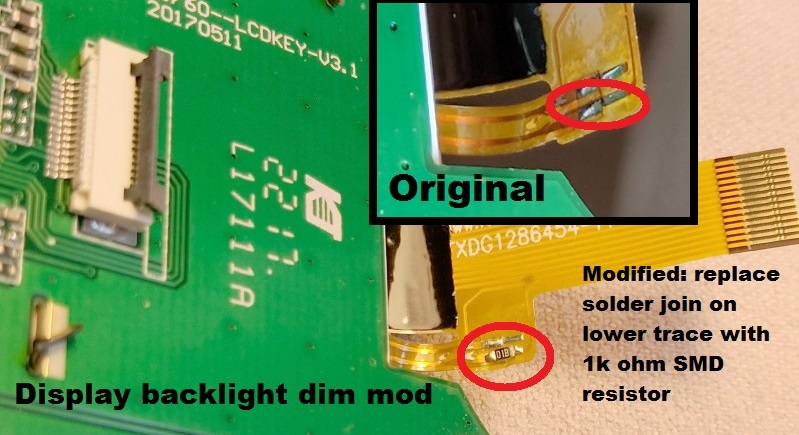

  Wenn Sie die Original-Hintergrundbeleuchtung des LCD-Displays als zu hell empfinden, können Sie diese dauerhaft dimmen, indem Sie einen Oberflächenmontage-Widerstand (SMD) mit 1 kOhm in die Leitung der Hintergrundbeleuchtung an einem bequemen flexiblen Flachbandkabelanschluss hinzufügen. Entlöten Sie die Verbindung zwischen den Flachbandkabel-Kontakten nur auf einer Leitung und stellen Sie sicher, dass sie nicht in Kontakt kommen, indem Sie den Flachbandkontakt vorsichtig ein kleines Stück zurückschneiden. Dann verbinden Sie die Flachband-Spuren mit einem 1k-Ohm-SMD-Widerstand, wie im untenstehenden Foto gezeigt.





  ---


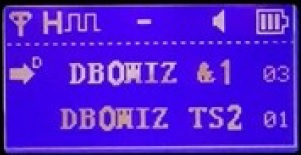

  Ändern Sie die LCD-Farbe. Mäßig (mit etwas Demontage)
  (Gutschrift an Torsten DO5AD)

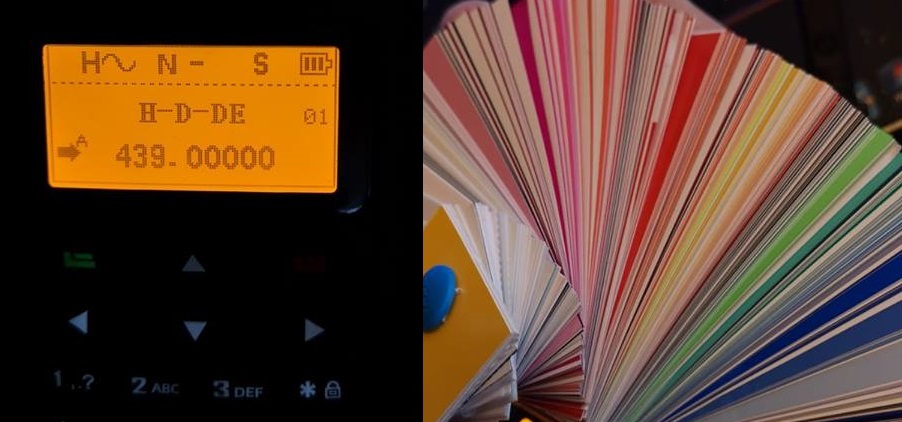

  Torsten hatte die geniale Idee, billige LEE-Beleuchtungs- / Fotoblitzfilter über das LCD zu legen, eingeschlossen zwischen dem LCD-Rahmen und der vorderen klaren Displaylinse, um die Farbe des LCD zu ändern. Sie können die LEE-Filterkollektion "Designer Edition" auf eBay zu vernünftigen Preisen finden. Diese sind eine wirtschaftliche Möglichkeit, eine sehr breite Auswahl an farbigen Kunststofffiltern zu kaufen. Jetzt können Sie Ihre Anzeige in Blau, Grün, Orange, Pink, Rot oder jeder anderen Farbe dazwischen ändern. Andere Hersteller haben ähnliche Artikel, die möglicherweise einfacher außerhalb der USA oder Europas zu erhalten sind. Torsten zerlegte das Frontpanel seines GD-77, um Zugang zum LCD zu erhalten, schnitt das Filtermaterial auf die richtige Größe und klebte es am Metall-LCD-Rahmen fest und montierte dann das Radio wieder. Das Ergebnis war eine klare, scharfe und augenfreundliche Anzeige. Dieses Foto zeigt einen LEE 780 "Golden Amber" -Filter. Das Ergebnis sieht fantastisch aus!



  ---


  Einführung in die Hex-Bearbeitung.Moderat
  Hexadezimal - oft einfach nur als "Hex" abgekürzt - ist ein Zählsystem mit sechzehn Symbolen. Wir Menschen sind es gewohnt, von eins bis zehn zu zählen, mit unseren zehn Symbolen, die wir Zahlen nennen, nämlich 0-9. Wenn wir über 9 hinausgehen möchten, fügen wir zwei Zahlen zusammen, zum Beispiel 1 und 0, um 10 zu erreichen, und so weiter. Hexadezimal beginnt bei 0 und geht bis 9, aber anstatt auf 10 weiterzugehen, verwendet Hexadezimal die Buchstaben A bis F, so dass A in Hexadezimal 10 wäre, B = 11, C = 12 und so weiter bis F, was 15 entspricht. Dann ist "10" in Hexadezimal 16, 11 in Hexadezimal = 17 und so weiter. Sobald 19 in Hexadezimal erreicht ist, ist die nächste Zahl 1A. Verstehst du? Spiel ein wenig mit einem wissenschaftlichen Taschenrechner herum, um Hexadezimalzahlen in Dezimalzahlen umzurechnen, und du wirst bald sehen, wie alles funktioniert.

  Okay, warum Hex? Wie du wahrscheinlich weißt, verwenden Computer digitale Logikschaltkreise, die nur zwei Werte haben: an oder aus. Diese können als 1 oder 0 betrachtet werden, und Computer "sprechen" mit vielen 1en und 0en - das nennt man Binär. Wenn wir Menschen versuchen würden, dem Computer Eingaben in Binär mit nur 1en und 0en zu machen, wäre das unglaublich mühsam, aber die Verwendung von Hexadezimal ist ein Kompromiss. Du hast wahrscheinlich schon mal den Begriff "Byte" gehört, und es stellt sich heraus, dass zwei Hexadezimalzahlen perfekt in ein Byte passen. Also können 00, 3A, D2 und FF (alles Beispiele für Hexadezimalzahlen) mit einem Byte Speicher dargestellt werden.

  Wenn Sie ein neues Textdokument mit einfach dem Wort "HELLO" darin öffnen und speichern, können Sie das Textdokument später in Notepad öffnen und bearbeiten. Aber das ist nicht die einzige Möglichkeit, dieses Textdokument zu bearbeiten. Wenn Sie das Textdokument in einer Hex-Editor-Anwendung öffnen, können Sie das Dokument in seiner Rohform bearbeiten, wie es auf Ihrer Festplatte gespeichert ist. Was Sie sehen würden, sind die hexadezimalen Zahlen, die das Wort HELLO darstellen: 48 45 4C 4C 4F. Nun sagen wir mal, Sie möchten HELLO in APPLE ändern. Im Hex-Editor würden Sie diese hexadezimalen Werte in 41 50 50 4C 45 ändern und dann die Datei speichern. Der Vorteil des Hex-Editierens einer Datei besteht darin, dass es keine Rolle spielt, was die Datei erstellt hat oder was der Inhalt der Datei ist, sie alle werden auf der Festplatte auf die gleiche Weise gespeichert. Mit dem Hex-Editieren bearbeiten Sie die Rohdaten, und es gibt keine Einschränkungen bei der Bearbeitung, im Gegensatz zu künstlichen Grenzen, die ein Programm auferlegen könnte. Bevor Sie jedoch mit Ihrer ersten Software-Modifikation beginnen, müssen Sie noch etwas über das Konzept des Little-Endian-Formats wissen. Little-Endian-Formatierung ist die Auflistung eines Werts mit seinen am wenigsten signifikanten Bytes zuerst. Nehmen Sie eine Zahl wie 490 zum Beispiel. Zerlegen Sie die Zahl zunächst in zwei Bytes: 04 und 90 (fügen Sie eine Null vor der ersten Zahl hinzu, wenn sie nicht bereits zwei Stellen hat). Kehren Sie nun einfach die Reihenfolge der Bytes um, so dass es 90 04 ist. Das ist das Little-Endian-Format von (0)490. Ein weiteres Beispiel mit einer größeren Zahl: 12345678. Aufgeteilt in Bytes sind das 12 34 56 78. Kehren Sie nun die Reihenfolge dieser Gruppen um: 78 56 34 12. Nicht schwer, oder? Little-Endian-Formatierung kann sowohl auf dezimale als auch auf hexadezimale Zahlen angewendet werden, zerlegen Sie einfach die Zahl in Zweiergruppen (dh Bytes) und kehren Sie dann die Reihenfolge der Gruppen um. Um in Hex zu bearbeiten, sollten Sie einen Hex-Editor verwenden. Es ist wie ein Textverarbeitungsprogramm, nur dass es in hexadezimalen Zahlen bearbeitet. Ich empfehle einen Hex-Editor namens HxD. Es ist kostenlos zum Download verfügbar unter: https://mh-nexus.de/en/downloads.php?product=HxD (about 860kb)


  ---


  Frequenzeingabe außerhalb des Bandes. Mäßig
  (Credit an Roger VK3KYY & Jason VK7ZJA)
  Der GD-77 deckt standardmäßig 136-174 und 400-470 MHz ab. Benutzer in einigen Teilen der Welt nutzen jedoch Frequenzen außerhalb dieser Grenzen, und es wäre wünschenswert, die zulässigen Frequenzgrenzen erweitern zu können. Letztendlich können Sie die Frequenzgrenzen auf etwa 130-178 und 390 bis 520 MHz erhöhen. Geringfügige Abweichungen aufgrund von Fertigungstoleranzen sind zu erwarten, sodass "Ihr Kilometerstand variieren kann", wie sie sagen. Einige Benutzer haben berichtet, dass der GD-77 sich selbst zurücksetzt, wenn eine Frequenz unter 136 MHz eingegeben wird. Ich persönlich hatte dieses Problem jedoch nicht. Der GD-77 wird jedoch definitiv zurückgesetzt, wenn Sie versuchen, die obere UHF-Frequenz über 520 MHz hinaus zu erweitern. Hier werden drei Methoden aufgeführt, die Sie verwenden können, um die Frequenzbereiche zu erweitern, und Sie können die ersten beiden Methoden kombinieren.



  Methode 1: Diese Methode eignet sich am besten, wenn Sie einen vorhandenen Codeplug haben, den Sie wiederverwenden und den Frequenzbereich erweitern möchten, der dem Codeplug zugeordnet ist. Finden Sie die default.dat-Datei und erstellen Sie eine Kopie, die Sie z. B. als originaldefault.dat umbenennen. Laden Sie dann Ihre default.dat-Datei in einen Hex-Editor und navigieren Sie zu den Bytes an den Adressen (hex):

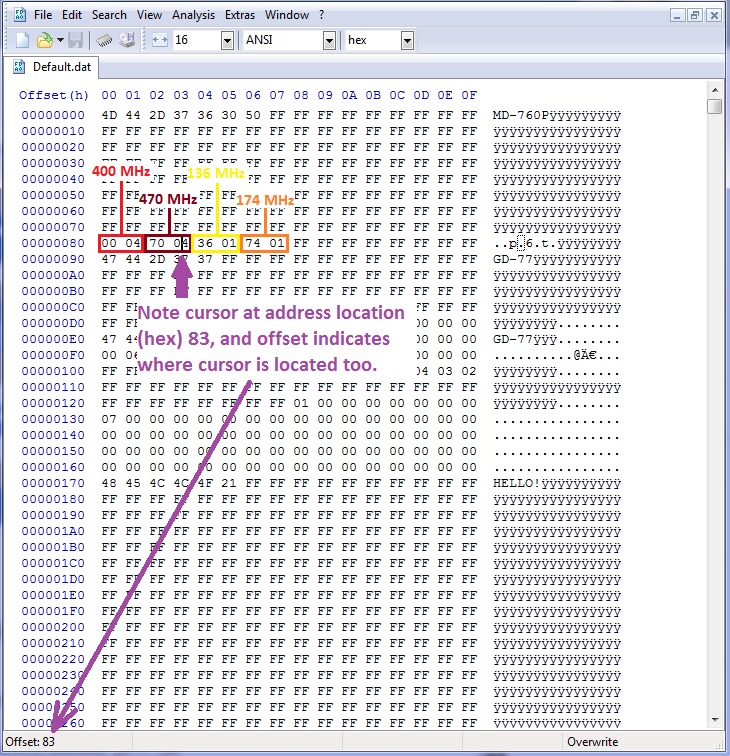

  80, 81: Untere Grenze der UHF-Frequenz, little-endian formatiert. Würde normalerweise die Werte 00 & 04 für 400 MHz haben.
  82, 83: Obere Grenze der UHF-Frequenz, little-endian formatiert. Würde normalerweise die Werte 70 & 04 für 470 MHz haben.
  84, 85: Untere Grenze der VHF-Frequenz, little-endian formatiert. Würde normalerweise die Werte 36 & 01 für 136 MHz haben.
  86, 87: Obere Grenze der VHF-Frequenz, little-endian formatiert. Würde normalerweise die Werte 74 & 01 für 174 MHz haben.
  Wenn Sie beispielsweise das obere Ende der UHF-Frequenzabdeckung auf 490 MHz erhöhen möchten, ändern Sie die Adresse 82 von 70 auf 90. Werfen Sie einen Blick auf den Screenshot unten aus HxD für das Beispiel, was Sie sehen würden:



  Speichern Sie die geänderte default.dat-Datei. Falls bei diesem Prozess etwas schiefgeht, haben Sie Ihre ursprüngliche default.dat-Datei als Rückgriffsmöglichkeit.
  Jetzt bearbeiten Sie Ihre zuvor gespeicherten Codeplug-.dat-Dateien auf die gleiche Weise. Sobald diese Änderung an Ihren Codeplugs vorgenommen wurde, können Sie die CPS-Software verwenden, um Frequenzen innerhalb Ihrer neuen Grenzen einzugeben und zu bearbeiten. Es gibt jedoch einen Haken: Sie sollten niemals auf die Seite "Grundlegende Informationen" in der CPS-Software schauen, nachdem Sie diese Änderung vorgenommen haben. Wenn Sie dies tun würden, würde die Software jede programmierte Frequenz außerhalb der ursprünglichen Grenzen von 136-174 oder 400-470 MHz auf eine Standardfrequenz zurücksetzen.

  Methode 2: Diese Methode funktioniert am besten, wenn Sie neue Codeplugs erstellen, aber sie ermöglicht keine Erweiterung von bereits gespeicherten Codeplugs - Sie müssen Methode 1 auf alle zuvor gespeicherten Codeplugs anwenden. Hier bearbeiten Sie die im CPS-Softwarecode fest codierten Frequenzgrenzen, sodass Sie die .exe-Datei hexadezimal bearbeiten werden. Wenn Sie dies tun, ist es immer am besten, eine Kopie der .exe zu erstellen und an der Kopie zu arbeiten. Nehmen wir das Beispiel, die untere UHF-Abdeckung von 400 auf 395 MHz zu erweitern. Im Gegensatz zu den .dat-Dateien, in denen die Frequenzgrenzen in Dezimal (wenn auch im Little-Endian-Format) gespeichert sind, ist dies bei der .exe-Software nicht der Fall.
  1) Konvertieren Sie 400 in hexadezimale Form, was zu 0190 führt.
  2) Konvertieren Sie dies in das Little-Endian-Format: 90 01.
  3) Das sind die Werte, nach denen Sie in der .exe-Datei mit HxD suchen müssen. Es kann sein, dass Sie an einigen Stellen die Werte 90 & 01 finden, daher sollten Sie jeden Standort bearbeiten und prüfen, ob dies die gewünschte Wirkung hat. Wenn nicht, ändern Sie diese Standorte einfach zurück auf 90 & 01 und bearbeiten Sie die nächste Instanz dieser Werte, die gefunden werden. Für V3.1.1 CPS.exe finden Sie heraus, dass die Adressen (hex) 56136 & 56137 die Werte 90 & 01 enthalten und die richtigen Standorte sind, um die untere UHF-Grenze zu bearbeiten (andere Versionen des CPS können diese Werte an anderen Adressen halten).
  4) Um auf 395 MHz zu wechseln: Konvertieren Sie 395 in hex = 018B. Jetzt in Little-Endian-Format = 8B 01. Ersetzen Sie also den Wert 90 durch 8B und Sie können den Wert 01 so belassen.
  5) Speichern Sie die bearbeitete Datei und testen Sie sie.
  Um das Leben etwas einfacher zu machen, werden die Standardfrequenzgrenzen wie folgt dargestellt:
  136 MHz in hex = 0088, dann Little-Endian-Format = 88 00.
  174 MHz in hex = 00AE, dann Little-Endian-Format = AE 00.
  400 MHz in hex = 0190, dann Little-Endian-Format = 90 01.
  470 MHz in hex = 01D6, dann Little-Endian-Format = D6 01.
  Das sind die Byte-Paare, nach denen Sie mit HxD suchen und die .exe-Datei bearbeiten sollten. Speichern Sie die Datei und testen Sie, ob sie funktioniert.

  Methode 3: Diese Methode ist die einfachste von allen, aber Sie lernen dabei nichts Neues (buuh!). Dank Roger VK3KYY können Sie die ’Community Edition’ von GD-77 CPS herunterladen, die die Frequenzgrenzen bereits in der Software geöffnet hat, sowie viele andere Vorteile bietet. Die Community Edition CPS integriert die Funktion zum Hochladen der DMR-ID-Datenbank und die Möglichkeit, RF-Ausrichtungsdaten zu lesen und zu bearbeiten, sowie andere schöne Benutzeranpassungen. Laden Sie die CE CPS von folgendem Link herunter: http://www.rogerclark.net/reset-you-links-to-the-gd-77-cps-downloads/ (974kb)

  ---


  Kreuzbandfrequenzeingabe & -betrieb. Mäßig
  (Kredit an Roger VK3KYY & Jason VK7ZJA)
  Mit dem GD-77 können Sie FM-Kreuzbandbetrieb durchführen. Der Betrieb erfolgt im Halbduplex-Modus, ein Vollduplex-Modus ist nicht möglich. Die Standard-CPS-Software erlaubt jedoch keine Kreuzbandfrequenzeingabe für Speicherkanäle. Sie müssen sich also mit der Hex-Bearbeitung der Kanaldaten in Ihrer .dat-Datei beschäftigen.
  Es gibt jedoch zwei Einschränkungen: Die HF-Ausgangsleistung wird während des Kreuzbandbetriebs etwa halbiert und ein Kreuzbandbetrieb im DMR-Modus ist mit dem GD-77 nicht möglich (dies liegt daran, dass der GD-77 die HF-Abgleichdaten für die RX-Frequenz des Kanals für sowohl RX als auch TX verwendet und davon ausgeht, dass sie im selben Band sein werden; die Abgleichdaten für VHF können auf UHF genug ’verzerrt’ sein, um DMR zu beeinträchtigen und umgekehrt)
  Folgen Sie dem folgenden Beispiel, bei dem wir einen Kreuzbandkanal mit einer Empfangsfrequenz von 440,000 MHz und einer Sendefrequenz von 146,500 MHz programmieren:
  1) Programmieren Sie im CPS-Programm einen Kanal mit einem eindeutigen Namen, hier ist der Kanalname "V: TX U: RX". Machen Sie sich keine Sorgen darüber, welche Frequenzen Sie eingeben, da wir sie in den nächsten Schritten bearbeiten werden. Speichern Sie das .dat-Codeplug.
  2) Öffnen Sie Ihre .dat-Datei in HxD und suchen Sie nach dem Text Ihres eindeutigen Kanalnamens auf der rechten Seite des Bildschirms. Hier können Sie den Kanalnamen innerhalb des grünen Kastens sehen.
  3) Geben Sie unter Verwendung des Little-Endian-Formats vier Bytes für Ihre gewünschte Empfangsfrequenz ein, wie im blauen Kasten dargestellt.
  4) Geben Sie erneut unter Verwendung des Little-Endian-Formats weitere vier Bytes für Ihre gewünschte Sendefrequenz ein, wie im roten Kasten dargestellt.
  5) Speichern Sie die bearbeitete .dat-Datei. Sie können das Codeplug nun in der CPS-Software erneut laden und die Frequenzen werden angezeigt - versuchen Sie jedoch nicht, den Kanal ab diesem Zeitpunkt zu bearbeiten, da die CPS-Software sonst Probleme verursachen und Ihre Arbeit zurückset



  Aber bei weitem die einfachste Methode ist die Verwendung der CPS-Software "Community Edition", wie oben erwähnt. Dadurch werden Cross-Band-Frequenzeinträge für Speicherkanäle ermöglicht, ohne dass Hex-Editierung erforderlich ist.

  ---


  Ist eine 220-MHz-Betrieb möglich?Moderat
  (Credit an Jason VK7ZJA)
  Sie haben vielleicht bemerkt, dass der GD-77 einen "Radio on a Chip" RDA/AT1846S verwendet, der laut Datenblatt VHF 134-174 MHz, UHF 400-520 MHz... und auch 200-260 MHz abdeckt. In der Praxis ist der Chip tatsächlich in der Lage, ein wenig mehr Abdeckung auf beiden Seiten der angegebenen Grenzen zu bieten. Ihr Ergebnis kann in dieser Hinsicht etwas variieren. Bedeutet das also, dass der GD-77 auch im (nur in den USA verfügbaren) 222-MHz-Amateurfunkband betrieben werden kann? Nun, ja und nein.

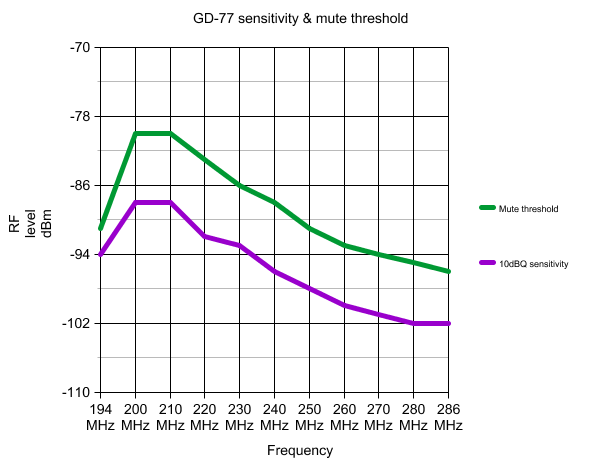

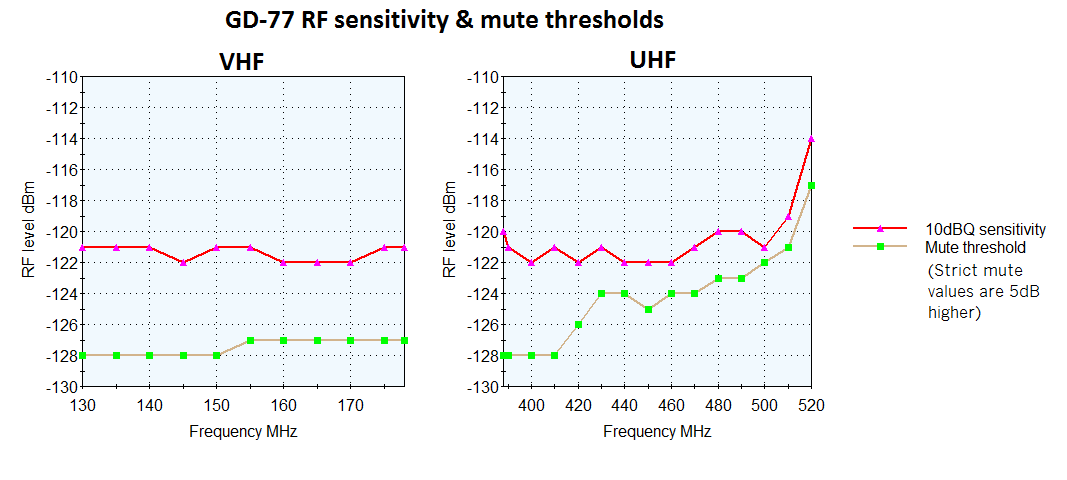

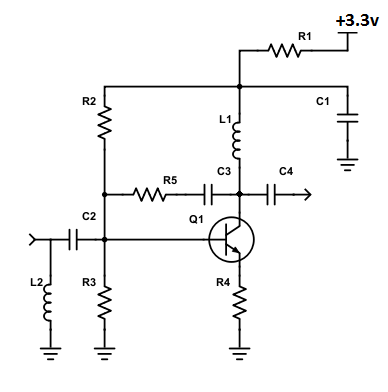

  Ja, der GD-77 wird definitiv in diesem Band empfangen, normalerweise um 195 bis 285 MHz, aber die Empfindlichkeit wird aufgrund der RF-Vorverstärker, die für VHF und UHF ausgelegt und abgestimmt sind, nicht für den 220-MHz-Betrieb optimiert sind, schlecht sein. Hier können Sie ein Empfindlichkeitsdiagramm sehen - es ist nichts Spektakuläres, aber es ermöglicht Ihnen, stärkere Signale in diesem Band zu hören.




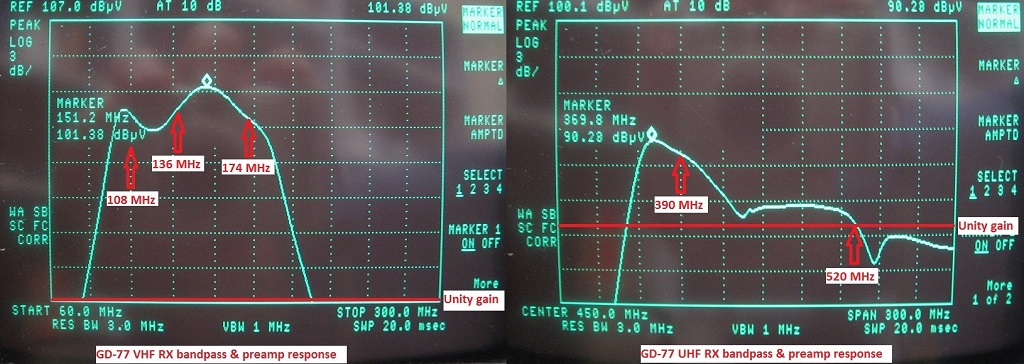

  Aber wie sieht es mit dem Senden aus? Hierbei ist ein striktes NEIN! zu beachten. Versuchen Sie nicht, mit dem GD-77 auf 220 MHz zu senden. Der Grund dafür ist, dass die RF-Leistungsverstärkerstufe nicht für 220 MHz ausgelegt ist und die PA-Stufe versucht, RF-Leistung in einen Bandpassfilter zu pumpen, der für diese Frequenz furchtbar unpassend ist. Sie riskieren, die Elektronik zu zerstören, wenn Sie hier senden. Nicht nur das, sondern die tatsächliche RF-Leistung bei 220 MHz ist sehr niedrig, nur wenige Milliwatt. DMR 4FSK- und FM-Abweichungspegel sind überall, so dass das Radio kein sehr sauberes Signal senden wird. Als ob das nicht schon Grund genug wäre, beträgt die zweite harmonische Ausgangsleistung bei versuchten Übertragungen hier mehrere Watt und Sie könnten schwere Störungen für andere Dienste im UHF-Band verursachen. Tun Sie es einfach nicht!

  Wenn Sie jedoch Ihrem GD-77 einen zusätzlichen Empfänger im Bereich von 195-285 MHz hinzufügen möchten, müssen Sie lediglich Ihre untere UHF-Frequenzgrenze auf 195 MHz setzen, indem Sie die oben genannten Methoden für die Eingabe von Frequenzen außerhalb des zulässigen Bereichs verwenden. Rogers Community Edition CPS ermöglicht dies ebenfalls.


  ---


  Passwort für das Programmcodeplug verloren / Wiederherstellung des beschädigten Codeplug-Passworts für GD-77 (oder RD-5R): Mäßig
  (Credit an Jason VK7ZJA)
  Wenn Sie das Passwort zum Programmieren des Codeplugs verloren haben oder es beschädigt wurde, wird jeder Versuch, das Funkgerät zu lesen oder zu schreiben, fehlschlagen, und es gibt nicht viel, was Sie tun können, bis Sie das Passwort erhalten. Hier ist eine Möglichkeit, das Passwort zu lesen oder zu löschen.
  1. Laden Sie Rogers GD-77 Flash Manager herunter (funktioniert auch für den RD-5R für diesen Vorgang): Laden Sie GD-77 Flash Manager hier herunter (61 KB)
  2. Schließen Sie Ihr GD-77 oder RD-5R mit dem Programmierkabel an, schalten Sie es normal ein (halten Sie keine Tasten beim Einschalten gedrückt). Starten Sie nicht die CPS-Software, sondern starten Sie stattdessen Flash Manager. Antworten Sie mit "Ja" auf die Warnmeldung.
  3. Geben Sie in den Eingabefeldern von Flash Manager die Startadresse (hex) von 00 ein, geben Sie dann die Länge (hex) von 200 ein. Klicken Sie auf die Schaltfläche "Lesen".
  4. Im Hauptbereich des Displays, neben der Adresse 00000100, sind die acht Bytes Ihr Programmpasswort in Hex. Auf der rechten Seite des Displays in derselben Zeile befindet sich eine Textdarstellung des Programmpassworts, das bis zu 8 Zeichen lang sein kann.

  An diesem Punkt haben Sie zwei Möglichkeiten:
  A) Sie können das Passwort aufschreiben und es eingeben, wenn es im CPS angefordert wird, und dann, sobald Sie den Codeplug gelesen oder geschrieben haben, alle Spuren des Programmpassworts entfernen. Es wird unter Allgemeine Einstellung, Programmpasswort sein.
  B) Sie können das erste Byte des Passworts mit Hex-Zeichen FF überschreiben, um das Passwort effektiv zu löschen. Wenn im Passwort nicht standardmäßige Zeichen vorhanden sind, die Sie nicht über die Computertastatur eingeben können, ist dies die einzige Option, die funktioniert. Klicken Sie auf die Hex-Zeichen an Adresse 00000100 und geben Sie ein einzelnes FF ein, setzen Sie dann die Startadresse (hex) auf 100, Länge (hex) auf 20 und klicken Sie auf die Schaltfläche "Schreiben". Das Codeplug-Programmpasswort ist jetzt gelöscht.

  ---
