Jason Reilly VK7ZJA GD-77 Review

Ein riesiges Dankeschön an Jason Reilly (VK7ZJA), der leider am 17.01.2023 verstorben ist.

Er hat mir erlaubt, diese "Spiegelseiten" seiner Sammlung von Mods und Informationen zu erstellen.

(Die Übersetzung ist stellenweise etwas holprig. Dank ChatGPT)

Die originale Seite befand sich unter

http://members.optuszoo.com.au/jason.reilly1/868mods.htm

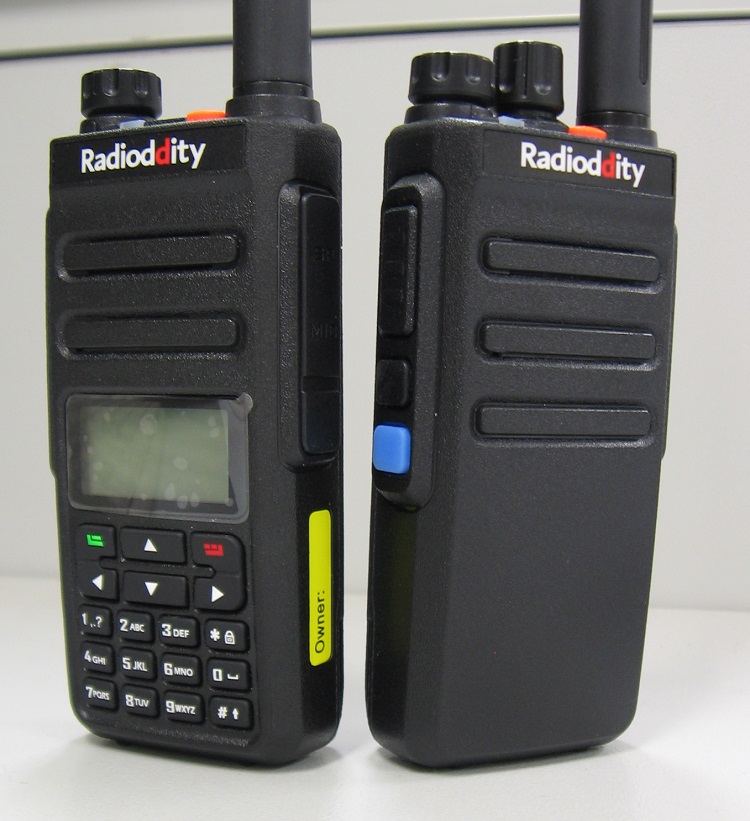

GD-77 links, GD-77S rechts

Einleitung:

Die Welt geht digital. Wirf deine Audiokassetten und VCR-Bänder weg und begrüße die Welt der MP3-Player, DVD- und Blu-ray-Discs sowie des Online-Streamings. Auch die Welt des Amateurfunks und der Zweiwegefunkgeräte bewegt sich in diese Richtung: DMR oder Digital Mobile Radio - ein offener Standard für die digitale Übertragung von Sprache und Daten - gewinnt an Popularität. Wenn du in dieser digitalen Welt mitspielen möchtest, benötigst du ein digitales Funkgerät.

Radioddity (ausgesprochen Radi-oddity oder Ray-dee-odd-it-ee, nicht radio-ditty) produziert das GD-77, ein ausgezeichnetes kleines Dualband-FM/DMR-Handfunkgerät für Einsteiger, das ein hervorragendes Preis-Leistungs-Verhältnis bietet. Aber wenn du denkst, dass dies nur ein weiteres billiges und minderwertiges chinesisches Funkgerät ist, solltest du einen genaueren Blick darauf werfen. Das GD-77 hat tatsächlich die FCC-Part-90-Zulassung und wurde unabhängig getestet, um die minimalen Emissionsstandards für spektrale Reinheit, Stabilität und andere wichtige Parameter zu erfüllen. Außerdem wird das GD-77 auf der gleichen Produktionslinie wie ein weiterer angesehener Hersteller in der Funkindustrie hergestellt, sodass das Radioddity GD-77 eine gewisse Qualität aufweist.

Wer möchte möglicherweise einen GD-77 verwenden?

Die Hauptzielgruppe für den GD-77 sind Amateurfunkbetreiber. Das günstige Preis-Leistungs-Verhältnis, die Dualband-VHF- und UHF-Fähigkeiten, die anständige RF-Leistung und natürlich die Fähigkeit, mit DMR-Systemen zu arbeiten, sind alles attraktive Merkmale für den Amateurfunkbetreiber, aber es fehlt die vollständige Flexibilität, die einige Funkamateure vielleicht wünschen. Aber das gilt auch für alle anderen ähnlichen DMR-Handfunkgeräte. Das neueste Firmware-Upgrade für den GD-77 fügt einen VFO-Modus hinzu, der für Amateurfunkbetreiber eine sehr willkommene Ergänzung ist. Ich würde erwarten, dass alle außer den anspruchsvollsten Amateurfunkbetreibern mit dem GD-77 sehr zufrieden wären, wenn sie sich objektiv damit befassen.

Wie oben erwähnt, hat der GD-77 offizielle FCC-Zulassung für den geschäftlichen und kommerziellen Zweifrequenzfunkverkehr nach Part 90, zumindest in den USA. Für den geschäftlichen Benutzer, der nicht alle ’Bells & Whistles’ benötigt, gibt es eine vereinfachte Version dieses Radios, den GD-77S, der anstelle einer Tastatur und eines LCD-Displays einen 16-Kanal-Auswahlknopf auf der Oberseite hat - ideal für den Benutzer, der nur auf einigen Kanälen oder DMR-Talkgroups sprechen möchte. Der GD-77S verwendet dieselbe Kernschaltung wie der reguläre GD-77 und fügt Sprachansagen hinzu, um dem Benutzer bei der Bedienung der Steuerelemente zu helfen. Dies macht den GD-77S auch sehr geeignet für sehbehinderte Benutzer mit außergewöhnlich klaren und deutlichen englischen Sprachansagen, Aussprache jeder Tastenfunktion - Sie können sogar das Radio die Frequenz und/oder DMR-Parameter des derzeit ausgewählten Kanals ankündigen lassen.

Der dritte Nutzertyp, der möglicherweise den GD-77 in Betracht zieht, ist der Scanner-Radio-Enthusiast. Da immer mehr Funkbenutzer auf DMR umsteigen, sammeln sich traditionelle analoge Radio-Scanner an. Neue Multidigital-Mode-Scanner, die DMR empfangen können, sind verfügbar, aber zu einem sehr hohen Preis. Der GD-77 bietet eine weitere Möglichkeit, diese DMR-Übertragungen zu hören, ohne das Budget zu sprengen. Aber wie Amateurfunkbetreiber kann ein Scannerbenutzer die fehlende Flexibilität, die er gewohnt ist, in einem Scanner etwas einschränkend finden. Zum Beispiel kann nur eine Speicherbank gleichzeitig gescannt werden, und Sie müssen bestimmte Parameter wie DMR-Farbcodes und Timeslot-Nummer herausfinden, bevor Sie den GD-77 programmieren können, um einen bestimmten Funkdienst anzuhören.

Wer sollte den GD-77 nicht verwenden?

Keine Illusion, jedes DMR-Radio, einschließlich des GD-77, erfordert eine ziemlich komplexe Konfiguration mit Software, um zu funktionieren. Dieser Prozess kann für diejenigen, die nicht technisch versiert sind, ziemlich einschüchternd sein. Wenn Sie ein Radio erwarten, das Sie einfach anschließen und sofort loslegen können oder nur 5 Minuten lang das Handbuch lesen und schnell auf Sendung gehen können, werden Sie wahrscheinlich frustriert aufgeben.

Aber wenn Sie kein Problem damit haben, eine steile Lernkurve zu bewältigen, ist der GD-77 ein süßes kleines DMR-Radio und wird Ihre Bemühungen mit vielen Funktionen und Fähigkeiten eines DMR-Radios belohnen, das ein viel höheres Preisschild hat.

Einige Mythen über den GD-77 entkräften

Mythos #1: Der GD-77 ist sehr fehlerhaft
Das stimmt nicht mehr. Mit der Veröffentlichung der Firmware V3.1.1 wurden sehr viele Fehler behoben, und es bleiben nur noch vier bekannte Fehler übrig, die Radioddity behoben hat.
Mythos #2: Der GD-77 funktioniert nicht auf Repeatern
Das stimmt nicht. Einige frühere Modelle von Baofeng und die erste Version des GD-55 funktionierten nicht richtig mit Repeatern, aber der GD-77 ist vollständig kompatibel.
Mythos #3: Der GD-77 ist schwer zu programmieren
Tatsächlich ist an diesem Mythos etwas dran. ALL DMR-Funkgeräte sind jedoch schwer zu programmieren, da sie von Natur aus komplex sind und ein gewisses Wissen und Nachdenken erfordern, wie sie programmiert werden sollen. Wenn man Hilfe von anderen sachkundigen Benutzern sucht, kann das die Last erleichtern.



Was Sie in Ihrem GD-77-Kit erhalten

Lieferung:

Das Bestellen meines GD-77 über das Amazon-Angebot von Radioddity war das erste Mal, dass ich Amazon genutzt habe, und ich war sehr zufrieden mit der Erfahrung. Unser lokales Postsystem ist berüchtigt langsam, aber der GD-77 kam in 10 Tagen von buchstäblich der anderen Seite der Welt an, mit vollständiger Nachverfolgbarkeit der Lieferung. Es ist, wie sie sagen, "der Weg zu gehen".

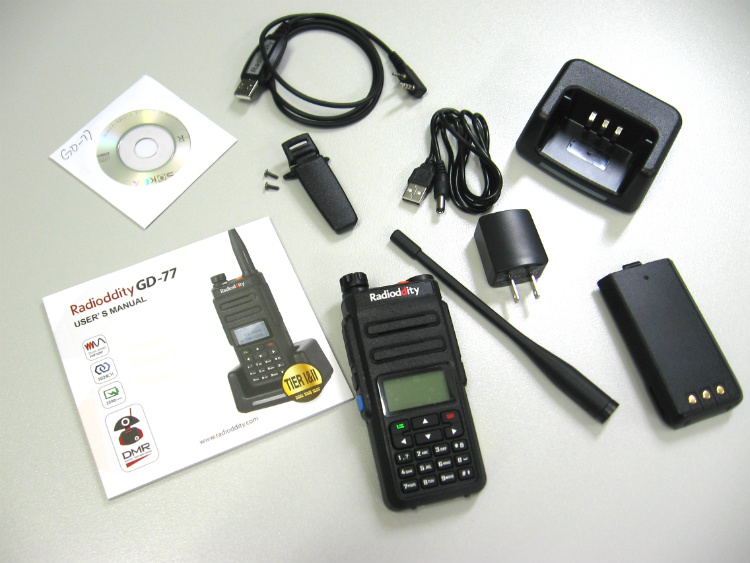

Wenn Ihr GD-77 ankommt, enthält die Box das Radio selbst, einen 2200mAh Li-Ionen-Akku, eine Ladestation und ein Netzteil, eine flexible Dualband-Antenne, ein USB-Programmierkabel, einen Gürtelclip, eine CD mit Programmiersoftware und eine Bedienungsanleitung, alles ordentlich verpackt mit einigen Vakuum-geformten Innenausstattungen.

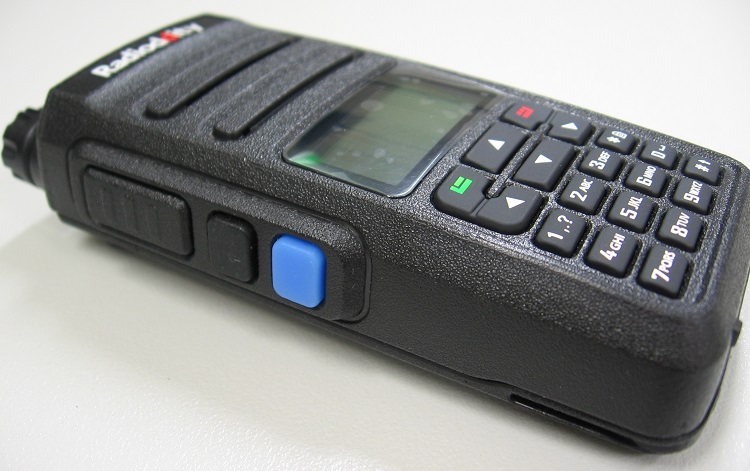

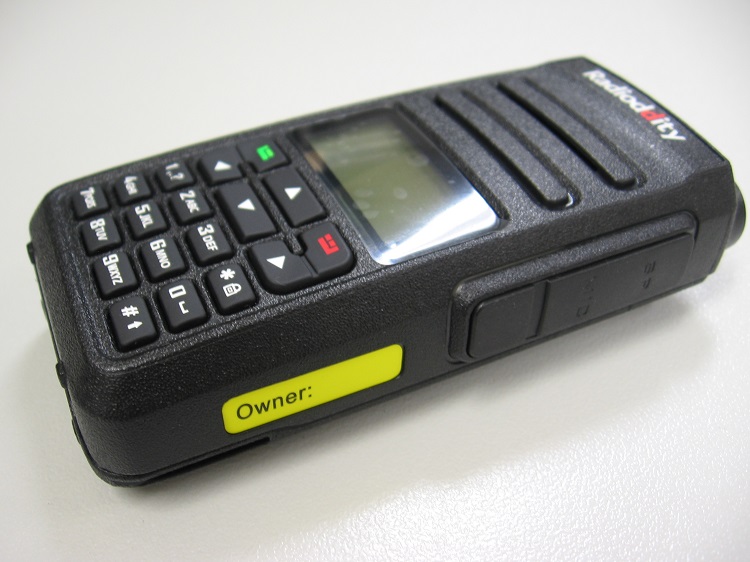

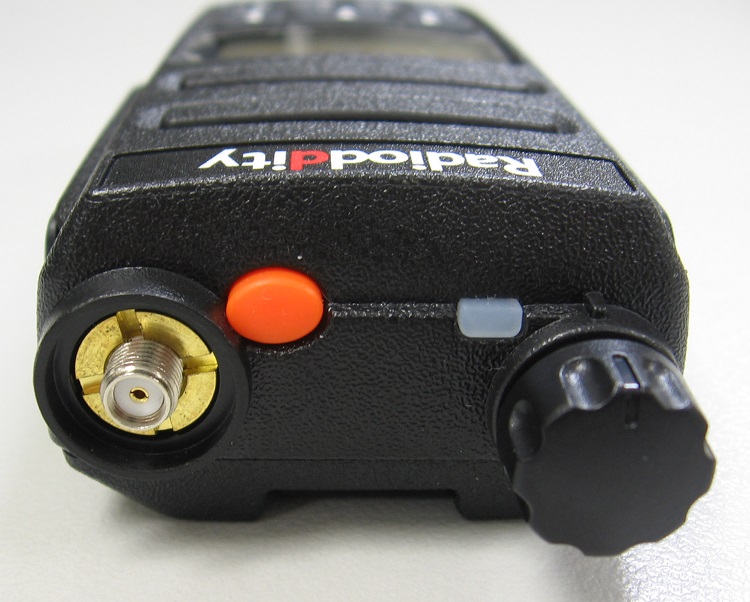

Körperbau und Aussehen:

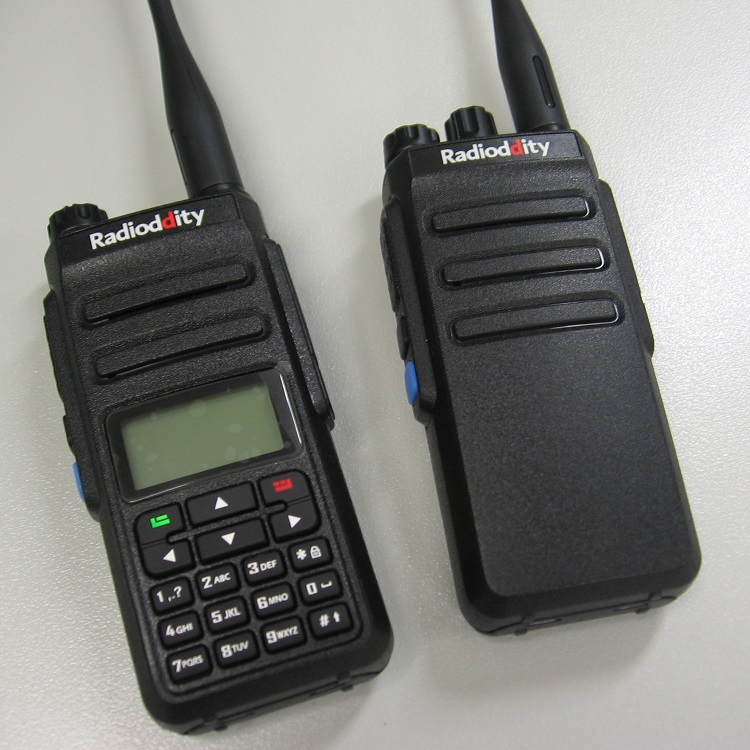

Das Design des GD-77 ist sauber und ordentlich und erinnert stark an Motorola DMR Handfunkgeräte, was sowohl professionell als auch geschäftlich aussieht, im Gegensatz zu einigen anderen Einstiegsgeräten, die wie Spielzeug aussehen. Die Hülle besteht aus qualitativ hochwertigem spritzgegossenem Kunststoff mit einem Legierungs-Chassis, das als RF-Schild dient - genau dieselbe Anordnung wie bei anderen Top-Herstellern. Die Tasten und Seitentasten haben eine gute taktile Rückmeldung, und das Punkt-Matrix-LCD-Display ist hell mit einer weißen LED hinterleuchtet, sodass es sowohl bei hellem Sonnenlicht als auch im Dunkeln leicht zu lesen ist. Eine LED mit mehreren Farben auf der oberen Abdeckung zeigt an, was das Radio gerade tut: rot für das Senden, smaragdgrün für das Empfangen eines Signals und blinkend gelbgrün für das Scannen. Die LED leuchtet auch während des Lesens und Schreibens auf dem PC auf, um zu bestätigen, dass es ordnungsgemäß mit der Programmiersoftware kommuniziert. Auf der Oberseite befindet sich auch eine orangefarbene Taste, die als Notfalltaste gedacht ist und bei früheren Versionen des GD-77 etwas schwerer zu betätigen war (wie man es von einer Notfalltaste erwarten würde), aber spätere Versionen haben diese Taste etwas höher gemacht und leichter zu drücken, was diejenigen freuen wird, die diese Taste für andere Zwecke programmieren möchten. Ein weiblicher SMA-Anschluss wird für den Antennenanschluss verwendet, sodass Sie bei Verwendung einer Aftermarket-Antenne einen SMA-Männertyp benötigen. Auf der Seite befindet sich auch eine Lautsprecher-Mikrofon-Verbindung, die die Standard-Kenwood / Baofeng-Konfiguration verwendet.

Obwohl ich bei dem GD-77 nicht so weit gehen werde, es als "robust" zu bezeichnen, dass es einen Gabelstaplerunfall überstehen würde, ist es aus mechanischer Sicht gut konstruiert und gebaut und sollte in der Lage sein, den gelegentlichen Sturz oder Schlag auszuhalten - eines meiner Testgeräte ist mehr als einmal einen Meter auf einen harten Boden gefallen und funktioniert immer noch genauso gut wie am ersten Tag. Das GD-77 ist solide, ohne schwer zu sein, und ich denke, es ist etwas besser gebaut als das, was wir bei anderen Einstiegsfunkgeräten gewohnt sind. Intern folgt die Elektronik guten Designprinzipien, z.B. sind benachbarte RF-Induktoren alle rechtwinklig zueinander montiert, um Wechselwirkungen zu minimieren, gute helle Lötverbindungen an den SMD-Komponenten, die genau platziert wurden, und so weiter. Top-Bewertung hier.


Ein weiterer Kommentar, der hier gemacht werden sollte, ist, dass das Plastik, das sowohl für die Anzeigelinse als auch für das Gehäuse des Radios verwendet wird, etwas weicher ist und bei einem Aufprall nachgibt. Es könnte also weniger anfällig für Spaltungen sein, aber es wird auch Kratzer und Beulen schneller sichtbar machen als eine härtere Kunststoffmischung.

NB: Es gibt eine Version des GD-77 mit einem umgekehrten / inversen LCD-Bildschirm, das heißt, anstelle von schwarzen Buchstaben auf weißem Hintergrund hat die GD-77BB-Version weiße Buchstaben auf schwarzem Hintergrund. Wenn dies Ihre persönliche Präferenz ist, suchen Sie nach dem GD-77BB.


Ãœber die enthaltene Antenne:

Im Lieferumfang des GD-77 ist eine flexible Dualband-Antenne enthalten, die 165mm / 6,5 Zoll lang ist und sicherlich auf VHF und UHF resonant ist, obwohl die tatsächlichen Frequenzen, auf denen sie resonant ist, für den Amateurfunk etwas abweichen: 149 MHz (VSWR 2,1 : 1) und 380 MHz (VSWR 1,4 : 1) - obwohl die UHF-Resonanz laut des Wiltron-Antennenanalysators, der für den Test verwendet wurde, ziemlich breit ist. In der Praxis wurde jedoch wenig Unterschied zwischen der enthaltenen Antenne und einer Diamond SRH-519 Antenne auf dem Luftweg festgestellt. Die enthaltene Antenne hat einen "Rock" am unteren Ende, der sie eng in die Lippe um den SMA-Antennenanschluss des GD-77 passen lässt, und manchmal kann es sich so anfühlen, als ob man die Antenne schief eingedreht hat. Beim Anbringen der Antenne am GD-77 sollten Sie langsam vorgehen und sicherstellen, dass Sie die Gewinde korrekt verbunden haben, aber seien Sie nicht überrascht, wenn es sich wie eine enge Passung anfühlt - es ist so gedacht.

Über das mitgelieferte Ladegerät:

Es wurde viel über das mitgelieferte Ladegerät des GD-77 gesprochen. Die Ladestation hat eine zweifarbige LED-Anzeige in ihrer Basis: Rot für das Laden und Grün für vollständig aufgeladen, schön und einfach. Das Netzteil, das in die Wandsteckdose gesteckt wird, ist jedoch etwas ungewöhnlich. Dieses Netzteil liefert 12 Volt, verwendet aber einen USB-Anschluss und ein Kabel, um sich mit der Ladestation zu verbinden. Sofort stellen sich zwei Fragen: Kann ein regulärer USB-Anschluss zum Laden des GD-77-Akkus verwendet werden? Nein, das geht nicht. Und was passiert, wenn Sie dieses 12-Volt-"USB"-Ladegerät verwenden, um ein echtes USB-Gerät mit Strom zu versorgen? Nichts Gutes, das ist sicher. Einige neuere GD-77 werden mit einem konventionelleren Netzteil geliefert, das keinen USB-Anschluss als Verbindungskabel verwendet, um diese Verwirrung zu reduzieren. Wenn Sie jedoch feststellen, dass Ihr GD-77 mit einem Netzteil geliefert wird, das einen USB-Anschluss hat, ist die einfache Lösung, um Schäden an anderen Geräten zu vermeiden, das USB-Kabel am Netzteil zu verkleben. So gibt es keine Möglichkeit, es zu verwenden und versehentlich ein anderes elektronisches Gerät zu beschädigen.

Einige schnelle Spezifikationen:

Modi: FM 12,5 kHz und 25 kHz sowie DMR ETSI Tier 1 und Tier 2, einschließlich DCDM
Kanäle: 1024
Digitale Kontakte: 1024 für Sprechgruppen, 10921 für individuelle Kontakte
Frequenzbänder: 136-174 & 400-470 MHz (Erweiterbar auf ungefähr 130-180 & 390-520 und kann durch Mods ein neues RX-Band nur für Empfang bei 200-280 MHz hinzugefügt werden)

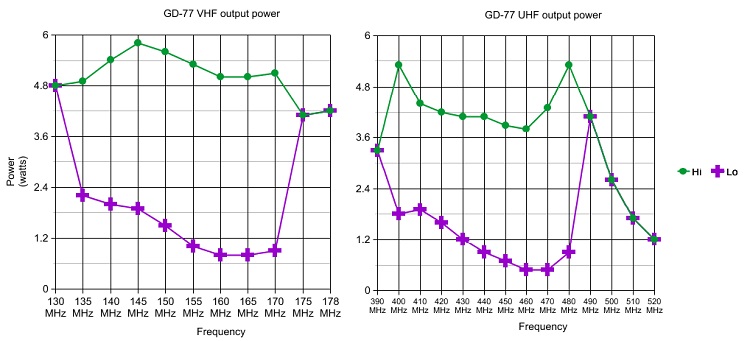

Ausgangsleistung: 5 Watt hoch, 1 Watt niedrig
Scangeschwindigkeit: 4,5 Kanäle pro Sekunde
Abmessungen (ohne Antenne):
123 mm/4,8 Zoll Höhe (einschließlich oberem Knopf: 133 mm/5,2 Zoll Höhe)
59 mm/2,3 Zoll Breite
31 mm/1,2 Zoll Tiefe
Gewicht: 260 g / 9,2 Unzen, einschließlich Batterie & Antenne

Programmierung / Konfiguration:

Wir haben bereits festgestellt, dass das visuelle Erscheinungsbild des GD-77 dem von Motorola DMR-Funkgeräten ähnelt, und dieser Trend setzt sich bei der Programmierung fort; die Programmiersoftware wird als "CPS" und die Konfigurationsdatei als "Codeplug" bezeichnet - beides sind Motorola-Begriffe. Wenn Sie bereits Erfahrung mit der Programmierung anderer DMR-Funkgeräte oder Motorola-Funkgeräte im Allgemeinen haben, sollten Sie keine Schwierigkeiten haben, den GD-77 zum Laufen zu bringen. Der einzige Trick besteht darin, dass der GD-77 für jeden DMR-Kanal eine RX-Gruppenliste erfordert. Wenn Sie die RX-Gruppenliste auf "keine" setzen, geht das Radio nicht automatisch davon aus, dass es auch den TX-Gruppenkontakt für den RX verwendet, und Sie hören nichts. Das ist wirklich nur eine kleine Eigenheit.


Wenn Sie zum ersten Mal ein DMR-Funkgerät programmieren, möchten Sie vielleicht Ratschläge von jemandem einholen, der dies bereits getan hat und Sie durch den Prozess führen kann. Ohne aus diesem Review eine Anleitung für DMR-Programmierung zu machen, ist die allgemeine Sequenz, zuerst Ihre benötigten DMR-Sprechgruppen in die "digitalen Kontakte" zu programmieren. Erstellen Sie dann Ihre RX-Gruppenlisten mit diesen digitalen Kontakten (Sprechgruppen), wie Sie möchten - einige bevorzugen es, viele Sprechgruppen in wenige RX-Gruppenlisten zu lumpen und diese an mehrere DMR-Kanäle in einem "groben Pinsel" -Ansatz anzuhängen, während andere es vorziehen, eine RX-Sprechgruppe pro RX-Gruppenliste zu verwenden und pro Kanal eine einzigartige RX-Gruppenliste zu haben. Es liegt an Ihnen, was für Sie geeignet ist, beide Methoden funktionieren gut. Dann programmieren Sie Ihre Kanäle mit Frequenzen usw. Wenn Ihr Kanal ein DMR-Kanal ist, ist hier der Ort, an dem Sie eine RX-Gruppenliste sowie einen digitalen (TX) Kontakt an den Kanal anhängen. Nachdem Sie Ihre Kanäle definiert haben, bestimmen Sie, welche Kanäle in welche "Zone" oder Kanalbank gehen sollen, wenn Sie diesen Begriff bevorzugen. Wenn Sie auch Kanäle scannen möchten, müssen Sie herausfinden, welche Kanäle Sie scannen möchten, diese in einer oder mehreren Scan-Listen definieren und dann zurück in Ihre Kanäle gehen und auch jeden Kanal einer Scan-Liste zuordnen. Ja, das klingt wie das Verdoppeln des gleichen Vorgangs, aber es ist notwendig, um unerwartete Ergebnisse beim Scannen zu vermeiden. Aber Moment, es gibt noch mehr - Sie müssen Ihre digitale ID programmieren, Tastenfunktionen definieren und andere persönliche Einstellungen für Ihr GD-77 vornehmen. OK, jetzt können Sie das auf das Radio schreiben. Wenn Sie auch einzelne private Kontakte eingeben möchten, verwenden Sie die separate PC-Software "ActiveClient", um eine CSV-Kontaktliste zu importieren und auch diese an das Radio zu senden. Puh! Ich habe Ihnen gesagt, dass es ein wenig kompliziert ist...


Es ist hilfreich, dass Radioddity einige Import- und Export-Tools für Kanäle, die 1024 verfügbaren digitalen Kontakte für Talkgroups und die etwa 10000 privaten digitalen Kontakte bereitgestellt hat. Allerdings kann das „Grooming“ Ihrer Dateien in das richtige Format, das die Software für den Import erwartet, auch einige Zeit in Anspruch nehmen, um es richtig zu machen. Die meisten Profis in der Funkindustrie empfehlen, so viele Daten wie möglich von Hand einzugeben, um die besten Ergebnisse zu erzielen. Beschränken Sie daher Ihre Verwendung von Importen nur auf die privaten digitalen Kontakte, wenn Sie Schwierigkeiten haben.

Natürlich können Sie, wenn Sie Glück haben, jemanden in Ihrer Nähe haben, der bereits einen „Codeplug“ oder vorgefertigte Konfigurationsdateien für einen GD-77 hat, deren Konfiguration ausleihen und auf Ihr Funkgerät schreiben. Sie können immer kleine Anpassungen hier und da vornehmen, um die Konfiguration Ihren eigenen Vorlieben anzupassen, bevor Sie sie auf das Funkgerät übertragen.

In use - how well does it work?

Die Frage, die allen auf den Lippen brennt, lautet sicherlich: "OK, wie gut funktioniert ein unter 100 $ teures Dualband-DMR-Radio?" Lassen Sie uns Sie nicht länger in Spannung halten - die Antwort ist überraschend gut. Mit einer vollen Batterie und Batteriesparfunktionen, die in der Software aktiviert sind, hält ein GD-77 den ganzen Tag und bis zur Hälfte des nächsten auf einer Ladung durch. Der Empfangston ist auf FM sehr gut und auf DMR besonders schön, sehr sauber und klar, ohne blechern zu klingen, viel besser als Sie erwarten würden, wenn man bedenkt, dass der interne Lautsprecher nur 30 mm Durchmesser hat. Schließen Sie einen externen Lautsprecher von etwa 100 mm über die Lautsprecher-Mikrofon-Buchse an, und Sie werden absolut hervorragenden Klang bekommen. Ein weiteres positives Merkmal ist, dass die Lautstärke bis zum Maximum aufgedreht werden kann, ohne dass ein Anflug von Härte oder Verzerrung Ihre Ohren begrüßt. Die bewertete Audioausgabe beträgt 1 Watt und ist ausreichend, um in einer Fahrzeugkabine bei Autobahngeschwindigkeit deutlich gehört zu werden. Jeder GD-77-Besitzer stimmt zu, dass die übertragenen Töne sowohl auf FM als auch auf DMR klar und deutlich sind. Die durchschnittliche übertragene HF-Leistung beträgt 5,1 Watt Hochleistung/1,6 Watt Niederleistung über das VHF-Band und durchschnittlich 4,6 Watt Hochleistung/1,0 Watt Niederleistung über das UHF-Band, gemessen am Hewlett Packard 437B Leistungsmesser. Es gibt separate VHF- und UHF-RF-Ausgangsabschnitte, und jeder Bandausgangstransistor hat einen Silikonkautschukblock zur Wärmeübertragung auf das Chassis zu Kühlzwecken.

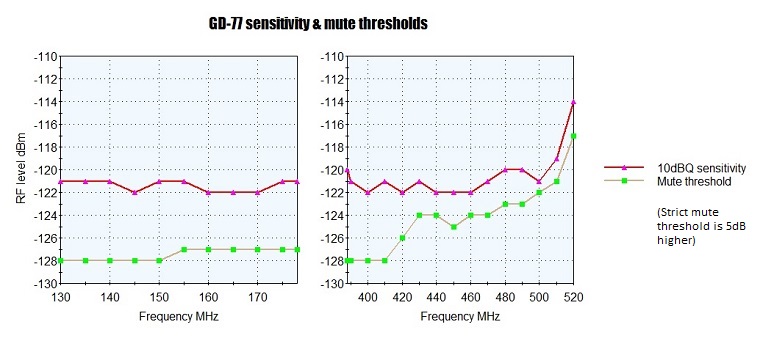

In vielen aktuellen Einstiegs-Handfunkgeräten - und sogar einigen Mobilfunkgeräten! - befindet sich ein "Radio on a Chip", der für die Frequenzsynthese verantwortlich ist, einen kompletten Empfänger vom Front-End bis zur Audioverarbeitung enthält, die initiale Signalgenerierung einschließlich Modulation, CTCSS- und DTMF-Codierung und Decodierung, Stummschaltung, VOX und mehr umfasst. Dank der Leistung von SDR (Software Defined Radio) kann das, was früher viele hunderte diskrete Komponenten, IF-Filter und eine Handvoll integrierter Schaltkreise erforderte, jetzt mit nur einem einzigen winzigen IC erledigt werden. Auch im GD-77 finden Sie eines dieser sehr cleveren kleinen ICs. Die Vorteile der Verwendung dieser SDR-basierten Empfängeranordnung sind offensichtlich: Das Radio kann insgesamt kleiner und billiger hergestellt werden. Die Empfangsqualitäten des GD-77 sind auch recht beeindruckend: im Durchschnitt -122 dBm für 10dBQ (ungefähr 0,18uV für 12dB SINAD) auf VHF und dann -120dBm (ungefähr 0,22uV für 12dB SINAD) für UHF, wie auf einem Hewlett Packard-Testset gemessen. Die Unterdrückung benachbarter Kanäle ist ebenfalls ziemlich gut und wird als besser als 60 dB bei 12,5 kHz Off-Kanal angegeben. Es gibt jedoch auch einen Nachteil: Die Handhabung starker Signale ist nicht sehr gut. Wenn ein großes Signal außerhalb der Frequenz dem GD-77-Empfänger präsentiert wird, wird er effektiv vollständig taub. Keine seltsamen Mischprodukte aus dem Lautsprecher zu hören, keine Interferenzen - einfach nur tote Stille. Dies kann zu einiger Verwirrung führen, wenn Sie versuchen, eine externe Hochleistungs-Basisantenne an den GD-77 anzuschließen. Eine größere Antenne sollte doch ein größeres Signal bedeuten, oder? Das ist bei diesen SDR-basierten Empfängern jedoch nicht immer der Fall... Zu viel Signal kann sie bis zum Punkt überlasten, an dem sie einfach abschalten. Also folgen Sie meinem Rat: Versuchen Sie nicht, den GD-77 als Basisstation zu verwenden (meiner Meinung nach sollte kein Handfunkgerät auf diese Weise verwendet werden), und seien Sie sich bewusst, dass Ihr Empfänger in sehr hohen RF-Feldern - wenn Sie beispielsweise neben einem anderen Sender stehen - überlastet wird und vorübergehend taub wird. Es sollte angemerkt werden, dass dieses Problem bei allen Radios auftritt, die diese SDR-basierte Hardware verwenden, nicht nur beim GD-77.

Eine weitere Sache, die Ihnen möglicherweise beim Empfänger auffällt, ist, dass Sie beim schnellen Ändern der Signalstärke ein Hintergrundklickgeräusch hören werden, ähnlich wie bei einem alten Geigerzähler. Dieser Effekt ist am stärksten spürbar, wenn Sie das Radio in einem sich bewegenden Fahrzeug und mit schmalbandigen 12,5-kHz-Kanälen verwenden. Auch dies ist ein Artefakt der SDR-Hardware und nicht einzigartig für den GD-77.

Es gab noch ein paar andere sehr kleine Probleme, die ich nervig fand: Das kleine Signal-Meter in der oberen linken Ecke funktioniert, aber hat nur einen Bereich von 6dB von keiner Anzeige bis zur vollen Anzeige, was viel zu wenig ist, um von praktischem Nutzen zu sein. Das andere Problem ist, dass im FM-Modus die Squelch-Aktion nicht genug Hysterese hat, was ein schwaches Signal sehr abgehackt macht. (Beide Eigenschaften können jedoch durch Software-Tuning-Modifikationen behoben werden).

Die Benutzeroberfläche ist fast ausschließlich menügesteuert und einfach zu navigieren. Es gibt drei Tasten, die Sie programmieren können - zwei an der Seite unterhalb des PTT und die orangefarbene Taste auf dem oberen Panel. Sie können verschiedenen Funktionen zuweisen, wie z. B. Alarmtöne ein/aus, Zone (Kanalbank) auswählen, Ausgangsleistung hoch/niedrig, Scan ein/aus, temporäres Löschen von Störungen, Batteriespannungsanzeige, Repeater/Simplex, VOX ein/aus, Privatsphäre (Verschlüsselung auf DMR) ein/aus und Überwachungsmodus ein/aus. Der Überwachungsmodus benötigt eine kleine Erläuterung: Auf einem regulären FM-Analogkanal öffnet dies das Stummschalten, aber wenn Sie auf einem DMR-Kanal auf Überwachen drücken, aktivieren Sie den sogenannten "promiskuitiven" Modus, der das Radio in der Lage versetzt, jede aktive Talkgroup auf dem programmierten Farbcode und Zeitschlitz zu hören, unabhängig davon, ob Sie diese Talkgroup in Ihrer Kontaktliste programmiert haben oder nicht. Es muss betont werden, dass Sie zuerst den richtigen Farbcode und Zeitschlitz programmiert haben müssen, damit dies funktioniert. Eine sehr praktische Funktion!

Im Kanalmodus stehen drei Optionen zur Anzeige der programmierten Kanäle zur Verfügung: Kanalname, Frequenz für den Kanal oder sequenzielle Kanalnummer. Wie Sie Ihre Kanäle anzeigen möchten, können Sie über das Menü des Radios einstellen. Eine weitere sehr nützliche verfügbare Funktion ist der VFO-Modus, der durch Drücken der rechten Pfeiltaste aktiviert wird, und Sie können sogar eine VFO-Suche durch Drücken der Scan-Taste aktivieren.

Die Implementierung von Dual-VFO oder Kanal ist heutzutage fast obligatorisch, und der GD-77 verwendet die Funktion "Double Wait", bei der Sie drei Möglichkeiten haben:
Aus, bei dem nur ein Kanal oder ein VFO-Frequenz angezeigt wird;
Einzel-Wait, bei dem zwei Kanäle oder zwei VFOs oder sogar jeweils eines angezeigt werden und Sie manuell zwischen den aktiven wechseln. Nur die aktive VFO-Frequenz oder Speicherkanal wird empfangen. Denken Sie daran, dass dies eine schnelle Möglichkeit ist, zwischen einem von zwei aktiven VFOs oder Speicherkanälen zu wechseln;
Double-Wait ist im Wesentlichen wie Single-Wait, aber das Radio scannt schnell sowohl den aktiven als auch den inaktiven VFO und/oder Speicher im Hintergrund und gibt Audio aus, sobald eine Übertragung gefunden wird. Dies bedeutet jedoch nicht, dass der GD-77 beide gleichzeitig empfangen kann. Beachten Sie auch, dass Sie Speicherkanäle im Double-Wait-Modus nicht scannen können.

Wenn Sie die Notwendigkeit haben, einen Kanal unterwegs zu ändern oder zu bearbeiten, ist der GD-77 auch dafür gerüstet. TX- und RX-Frequenzen, Repeaterversatz, DMR-Farbcode, Zeitschlitz und Kanalname für einen vorhandenen Kanal können alle über das Radio-Menü geändert werden, ohne dass ein Programmierkabel oder PC erforderlich ist. Es ist schade, dass Sie die Talkgroup-Nummer nicht bearbeiten oder den Scan-Status eines Kanals (außer Nuisance Delete) über das Menü bearbeiten können. Sie können jedoch einige Ersatzkanäle programmieren, die Sie bei Bedarf bearbeiten können.

Firmware & CPS-Software:

Wie so viele andere komplexe elektronische Geräte auf dem Markt ist der GD-77 nicht nur durch Software programmierbar, um ihn an die Anforderungen des Benutzers anzupassen, sondern die Firmware ist auch aktualisierbar. Das bedeutet, dass neue Funktionen oder Korrekturen von Problemen nur einen Mausklick entfernt sind, durch ein Firmware-Update. Seit der Einführung des GD-77 Mitte 2017 haben Firmware-Upgrades einige sehr willkommene, vom Benutzer gewünschte Funktionen bereitgestellt, wie z.B. einen "promiscuous" Modus, einen VFO, ein großes Upgrade auf die Anzahl der verfügbaren digitalen Kontakte und mehr. Radioddity hat einen anderen Ansatz für die Veröffentlichung von Firmware-Updates gewählt. Anstatt den GD-77 mit Funktionen zu füllen, von denen sie denken, dass sie wichtig sind, wurde der GD-77 mit einer guten Auswahl an Funktionen als Ausgangspunkt veröffentlicht, aber es wurden genügend Möglichkeiten für zukünftige Erweiterungen offen gelassen. Über ihre Facebook-Supportseite hat Radioddity dann die Benutzer befragt, um zu bestimmen, welche Funktionen am meisten gewünscht werden, und gemeldete Fehler werden auch behoben. Einige Benutzer beklagen diesen Ansatz und sagen, dass es nicht Sache der Benutzer sein sollte, diese Probleme zu finden oder zu bitten, Funktionalitäten hinzuzufügen. Ich stimme dem überhaupt nicht zu. Bei jedem technologisch komplexen Produkt, das hunderte programmierbarer Elemente in der Software hat und somit buchstäblich Millionen möglicher einzigartiger Konfigurationen ermöglicht, ist es unpraktisch, dass der Hersteller jede mögliche Kombination testet. Stattdessen können Benutzer durch Firmware-Updates sowohl Fehlerbehebungen als auch neue Funktionen einbringen, und der Endbenutzer bekommt die Möglichkeit, den GD-77 zu einem Funkgerät zu formen und zu gestalten, das genau seinen Wünschen entspricht. Das ist möglicherweise der beste Aspekt des GD-77: Radioddity reagiert sehr schnell auf die Benutzereingaben und bemüht sich ständig, den GD-77 zum Nutzen aller zu verbessern. Es ist sehr erfrischend, ein Unternehmen gefunden zu haben, das sich so gut um seine Kunden kümmern will und das von meinen Erfahrungen mit einem anderen sehr großen und sehr bekannten Funkgerätehersteller nicht weiter entfernt sein könnte, der sehr gleichgültig gegenüber Benutzerproblemen und -anfragen schien.

Mit über einem halben Dutzend Firmware- und CPS-Software-Updates in so vielen Monaten ist es wichtig zu beachten, dass die CPS-Software-Version, die Sie auf dem Computer verwenden, mit der Firmware-Version im Radio übereinstimmen muss. Dies ist besonders wichtig für die neuesten Firmware-Versionen ab V3.

Zum Zeitpunkt des Schreibens ist die neueste Firmware-Version 3.2.1, und diese Bewertung basiert auf drei GD-77s, die diese Version ausführen. Es wird gehofft, dass die verbleibenden wenigen Fehler in kommenden Firmware-Updates behoben werden.

Was mir am GD-77 gefallen hat:

Sehr empfindlicher Empfänger
Hervorragende Klangqualität beim Empfang
Tolle Klangqualität bei der Übertragung
Professionelles Aussehen, überhaupt nicht "spielzeughaft"
Schöne Größe, fühlt sich solide in der Hand an
Die Batterielaufzeit ist gut, ohne zu groß oder schwer zu sein
Radioddity-Support sehr reaktionsschnell und hilfreich
Unglaubliches Preis-Leistungs-Verhältnis

Was ich nicht mochte:

Der RF-Front-End wird leicht überlastet
Mäßiges Klickgeräusch bei Änderungen der Signalstärke bei sehr starken Signalen
Signalanzeige von geringer Nützlichkeit (kann durch Modifikationen behoben werden)
Sehr schwache FM-Signale sind aufgrund unzureichender Hysterese der Rauschsperre schwierig zu hören (kann durch Modifikationen behoben werden)
Einige mögen die Lernkurve für die DMR-Programmierung sehr steil finden

Was könnte in Zukunft kommen?

Die folgende Wunschliste wurde an Radioddity übermittelt und könnte in zukünftigen Updates implementiert werden:
Verbleibende drei Fehler beheben
Hinzufügen von Timeslot- und Farbcode-freiem Monitoring zum ’promiscuous’-Modus
Erhöhung der Anzahl der Kanäle pro Zone
Erhöhung der Anzahl der Kontakte über 10921
Verbesserung des Signalstärkemessers, möglicherweise mit Anzeige in dBm

Das Fazit:

Ich denke, Radioddity hat hier einen echten Gewinner. Die verfügbaren Funktionen, die Qualität und Leistung übertreffen bei weitem die Erwartungen angesichts des sehr erschwinglichen Preises des GD-77. Ich mag es sehr. Es ist vielleicht nicht für jeden geeignet, aber wenn Sie gerne mit Technologie herumspielen, denke ich, dass es Ihnen auch gefallen wird.

Über den Autor: Jason VK7ZJA beschäftigt sich seit über 30 Jahren professionell und als Hobby mit Radios.
Ich habe keine offizielle Verbindung zu Radioddity außer der Tatsache, dass ich ein zufriedener Benutzer ihrer Produkte bin.


© Copyright Jason Reilly, 2018, 2019
