Mein Empfang bei FM bricht immer wieder ab, kann das behoben werden?

Manchmal wurde berichtet, dass der Empfangston bei FM-Signalen immer wieder abbricht oder knallt. Dies ist typischerweise ein Problem für USA-Benutzer, die NOAA-Wetterübertragungen hören. Das Ein- und Ausschalten erfolgt etwas zufällig, nicht in präzisen und regelmäßigen Intervallen.
Andere Radios sind nicht betroffen, ist also der 578 hier fehlerhaft? Nein, alles ist in Ordnung - was hier passiert, ist, dass das Signal, das Sie hören, zu weit abweicht, um vom 578-Empfänger verarbeitet zu werden. Abweichungsspitzen werden vom 578-Empfänger gekappt, wodurch das Audio kurz aussetzt. Es gibt ein paar Dinge, die Sie tun können:



1. Überprüfen Sie, ob der Empfänger auf Breitband-FM eingestellt ist (Radiomenüs: Einstellungen > Kanal-Set > Bandbreite > Breit), was der richtige Modus zum Anhören der meisten Amateurfunkaktivitäten in den USA und für NOAA-Signale ist.

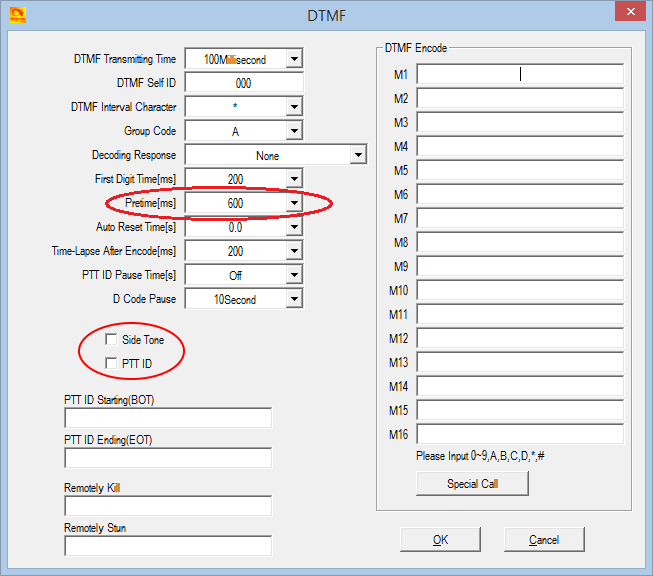

2. Schalten Sie STE-Einstellungen aus, insbesondere die Einstellung "STE, wenn kein Signal vorhanden ist" (CPS-Menü: Optionale Einstellung > STE)

Wenn das Signal immer noch abbricht, versuchen Sie, die Rauschsperre zu deaktivieren (Radiomenüs: Einstellungen > Radio-Set > Ana Sq Level > Ana SQ OFF) - wenn das Signal jetzt in Ordnung ist, ist es nahezu sicher, dass das Signal, das Sie hören, zu weit abweicht, um vom 578-Empfänger verarbeitet zu werden. Einige NOAA-Signale senden immer noch mit der sehr alten Standardabweichung von 30 kHz, die zu breit für die Standardabweichung von 25 kHz und viel zu breit für 12,5 kHz ist.
Es gibt auch andere Bedingungen, bei denen der Radioempfänger ebenfalls abbricht: Eine sehr komplexe Mehrwegumgebung oder starke Signale abseits der Frequenz oder außerhalb des Bands können den Empfänger ebenfalls stören und diesen Effekt imitieren. In solchen Fällen kann ein Wechsel der Antenne oder des Standorts helfen.





Erweiterung der FM-Bandfrequenzen von 76 bis 120 MHz Einfach

Die aktuelle Firmware-Version ermöglicht nur das VFO-Tuning im FM-Band von 87,5 bis 108 MHz. Die Software erlaubt jedoch die Eingabe von Frequenzen von 76,0 bis 108,0 MHz für Speicher im FM-Band. Dies ist der einfachste Weg, um den 578 auf 76 MHz abzustimmen - geben Sie diese Frequenzen in einen FM-Speicherkanal ein. Das Abstimmen unter 76 MHz ist zu diesem Zeitpunkt nicht möglich, da der RDA 5802 anders konfiguriert werden muss, um unter 76 MHz zu gehen. Aber das Hochgehen über 108 MHz ist möglich, - obwohl ich nicht sicher bin, warum man das tun möchte. Der Empfang von Luftfunkübertragungen mittels Weitband-FM, auch mit einem sehr starken AM-Signal, ist unmöglich. Aber wenn Sie es brauchen, habe ich festgestellt, dass mein 578 in der Lage war, Testsignale bis 120 MHz zu empfangen. Das Eingeben solcher Frequenzen ist recht einfach, alles, was Sie tun müssen, ist, einige "Dummy"-Kanäle einzugeben und dann unter Verwendung des Menüs Tool > Export in der CPS-Programmiersoftware Ihre FM-Kanäle zu exportieren und die Datei mit dem Notepad zum Bearbeiten zu öffnen. Ändern Sie die Frequenzen der von Ihnen eingegebenen Dummy-Kanäle und speichern Sie die Datei. Verwenden Sie dann das Menü Tool > Import in der CPS-Programmiersoftware, um Ihre bearbeitete Datei zu importieren. Auf diese Weise können Sie jede FM-Frequenz in 50-kHz-Schritten zwischen 76,00 und 120,00 MHz eingeben. Sie können Frequenzen außerhalb dieser Grenzen bearbeiten und importieren, aber der Empfänger wird tatsächlich jenseits dieser Grenzen nicht ordnungsgemäß funktionieren.





Ändern der Anzeigeschriftart / Ändern einiger Symbole Fortgeschritten

(Danke an Colin G4EML & Ronan EI4KN - die ’Schriftarten-Meister’ hihi)
Möchtest du die Anzeigeschriftart auf deinem 578 ändern und hast keine Angst davor, mit einem Hex-Editor und einigen anderen Tools herumzuspielen?
Es sind sechs verschiedene Schriftarten in der 578-Firmware .CDD-Datei codiert. Die Position innerhalb der Firmware-Datei, an der die Schriftarten codiert sind, ändert sich von Version zu Version. Daher ist das erste, was du tun musst, herauszufinden, wo sich die Schriftarten befinden, die du ersetzen möchtest. Um diese Aufgabe zu vereinfachen, hat Colin G4EML ein kleines Programm namens "ImageTest (15 KB)" erstellt, mit dem du eine Datei als bitmapartiges Bild grafisch anzeigen lassen kannst.
Lade die Software Colin G4EML ImageTest (15 KB) von folgender Website herunter:



Ändern der Anzeigeschriftart / Modifizieren einiger Symbole Fortgeschritten

• Lade die Software ImageTest (15kb) von dieser Webseite herunter
• Lade die Software via Mega herunter
• Lade die Software via Google Drive herunter
• Lade die Software via Sabercat host herunter

Beachte, dass die symbolischen Zeichen und Schriften vertikal sind und nicht horizontal. Es kann viel Scrollen durch die Datei erfordern, um die Schriftart zu identifizieren, aber die automatische Schritt-Funktion erleichtert das Leben sehr.
In der 578-Firmware gibt es sechs Schriftgrößen: 7x10 H x W ab 0x08CEDF; 8x8 H x W ab 0x08CF7C; 12x12 H x W ab 0x08D16E; 16x16 H x W ab 0x08DA5E; 24x11 H x W ab 0x08E641; und eine supergroße 24x16-Schrift ab 0x08F376. Andere Symbole wie das Antennensignal-Meter usw. finden sich ab 0x08FBC8. Diese Adressen / Positionen gelten nur für die Firmware-Version 1.05; die genauen Positionen werden sich in anderen Versionen etwas ändern.


Sobald du die Position der Schriftart gefunden hast, mit der du arbeiten möchtest, notiere dir den Startpunkt. Jetzt möchtest du eine Schriftart in derselben Größe erstellen. Ein sehr nützliches Tool, um Schriftarten von deinem Computer in Bitmaps umzuwandeln, ist Rays Font Editor, den du hier herunterladen kannst:

• http://www.rayslogic.com/Software/RaysFontEditor/RaysFontEditor_24Aug12.zip (3.0 Mb)

Stelle sicher, dass du die Schriftart in derselben Größe konvertierst, wie die, die du ersetzen möchtest. Um Rays Font Editor zu verwenden, um eine Bitmap bereit für den 578 zu erstellen:

1. Installiere deine gewünschte TTF-Schriftart als Systemfont auf deinem PC.
2. Wähle Capture System Font und wähle dann deine gewünschte Schriftart aus der Liste.
3. Wähle die Eingabegröße in Punkten aus und experimentiere mit dem Wert, um jedes Zeichen vollständig sichtbar zu machen. Typischerweise sind die Buchstaben M und W schwer in der Breite unterzubringen und werden an den Seiten abgeschnitten, und Kleinbuchstaben g, j, p, q und y können unten abgeschnitten werden: Versuche kleinere Punktgrößen, um die Schriftart klein genug zu machen oder passe die problematischen Buchstaben manuell an. Als Beispiel funktioniert die TTF-Schriftart Courier New gut, wenn sie in einer Größe von 10 Punkten importiert wird.
4. Wähle die Ausgabezeichen-Größe - Ändere die Schriftgröße und gib Höhe und Breite ein, um zur Schriftart, die du ersetzen möchtest, zu passen, und klicke auf OK.
5. Überprüfe deine importierten Zeichen, um sicherzustellen, dass sie alle gut passen und vollständig lesbar sind. Du kannst das Aussehen bearbeiten und Zeichen nach oben/unten/links/rechts verschieben, um sie gut aussehen zu lassen.
6. Wähle die Schrifteinstellungen und wähle den Zeichenbereich, der bei 32 beginnt und bei 126 endet, da dies die einzigen Zeichen sind, die der 578 benötigt.
7. Wählen Sie "Export font" aus. Sie möchten "custom" auswählen, das Format ist eine Binärdatei, die Scan-Richtung ist auf "start top-left" und die Scan-Richtung ist vertikal. Lassen Sie die anderen Einstellungen wie sie sind. Geben Sie Ihrem Font einen Namen und speichern Sie ihn ab
8. Ändern Sie die Dateierweiterung Ihres Fonts von ".dat" in ".bin" um, und Sie haben eine Datei, die bereit ist, in den 578 zu laden.

Sobald Sie ein binäres Bild Ihrer gewünschten Schriftart haben, möchten Sie möglicherweise die Anwendung ImageTest von Colin verwenden, um die Schriften zu untersuchen und zu bestätigen, wie sie auf dem Radio-Bildschirm aussehen werden.
Nun müssen Sie einfach den Hex-Editor verwenden, um diese binären Daten aus der Datei, die Sie gerade erstellt haben, über die Schriftartdaten in der Firmware-Datei zu kopieren, an der Startadresse, die Sie zuvor notiert haben. Wenn Sie HxD verwenden, verwenden Sie Paste Write, nicht Paste Insert, wenn Sie Ihre neuen Schriftarten-Binärdaten in das Firmware-Image kopieren. Schreiben Sie die Firmware auf Ihren 578 und genießen Sie ein neues Display-Design.

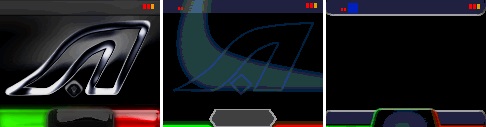

Mehrfarbige Symbole, außer den grundlegenden monochromen Symbolen, werden hauptsächlich in den 578-Flash-Speicherbereichen 0x0015A000 bis 0x00200000 gespeichert. Der 578 verwendet derzeit dieselben Symbole wie der neueste 878, und Sie können das 878 Icon V1.21 Update verwenden, um in diesen Speicherbereichen zu schreiben. Wenn Sie also mit benutzerdefinierten Symbolen experimentieren möchten, ist es am einfachsten, eine Kopie der 878 Icon-Datei zu bearbeiten (Download-Links hier), wenn Sie einige Ihrer farbigen Symbole anpassen möchten. Sie sind als RGB565-Roh-Bitmap-Format codiert und haben unterschiedliche Größen. Sie können einen Roh-Bitmap-Viewer verwenden, um den Inhalt der Symbol-Update-Datei zu erkunden. Eine gute Website hierfür befindet sich unter: http://rawpixels.net/

Für Vollbild-Bitmaps wie das Startbild wählen Sie eine Breite von 128 Pixeln, eine Höhe von 160 Pixeln, wählen Flip V, wählen den vordefinierten Format von RGB565 und stellen sicher, dass Little Endian nicht ausgewählt ist. Für andere Symbole müssen Sie mit der Breite und Höhe herumspielen, aber dieselben Einstellungen verwenden.
Einige andere farbige Symbole sind in das Firmware-Image codiert, das Hauptsymbol ist das 11x11 digitale Monitorlautsprecher-Symbol.



Alternative GPS-Symbole zum Herunterladen (nur für 578)

Mit Dank an Francesco IK8JHL

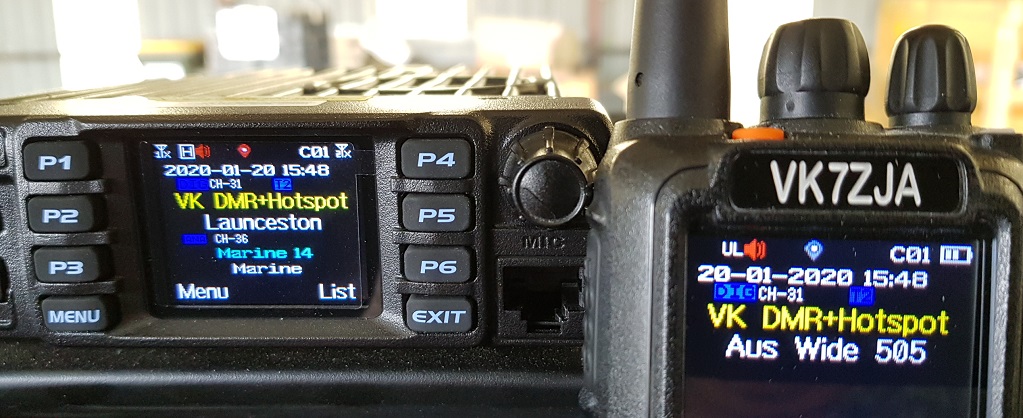

Beachten Sie, wie das GPS-Symbol für „gute Empfangsqualität“ rot ist? Rot wird oft als Hinweis auf Fehler verwendet, sodass die Verwendung eines roten Symbols zur Anzeige eines guten GPS-Empfangs verwirrend sein kann. Francesco hat dies korrigiert, indem er das GPS-Symbol vollständig geändert hat und das Symbol grün wird, wenn der Empfang gut ist. Hier sind die geänderten Symbole:





Diese werden auf das Radio mithilfe des UPDATE-MODUS geschrieben:



• Laden Sie dieses alternative GPS ICON_V1.22_M1 Pack (1,2 MB) von einer dieser Websites herunter und entpacken Sie es:
  Download über Mega
  Download über Google Drive
  Download über Sabercat host
• Verbinden Sie das Radio mit dem Computer mit dem Programmierkabel
• Schalten Sie den 578 ein und halten Sie die Tasten DIAL & P1 gedrückt, bis UPDATE MODE angezeigt wird
• Starten Sie die CPS-Software und navigieren Sie zu den Menüs: Tool > Firmware Upgrade (obwohl diese Auswahl nicht speziell „Icon“ erwähnt, ist dies DEFINITIV der richtige Prozess). Wenn sich kein neues Fenster für ein Firmware-Update automatisch öffnet, können Sie die QX_Update_Firmware.exe manuell finden und starten, um dies zu erreichen
• Wählen Sie Open Update File und zeigen Sie der Software die neue Icon Pack-Datei ICON_V1.22_M1.spi an und klicken Sie auf Write
• Das Update dauert etwas mehr als 40 Sekunden, schalten Sie das Radio normalerweise aus, sobald es abgeschlossen ist



Aktivieren des vollständigen Test- / Selbstjustierungsmodus Fortgeschritten
(Kredit an Colin G4EML und Jason VK7ZJA)

Warnung: Mit diesem Justierungsmodus können Sie Ihr Funkgerät ernsthaft beschädigen, bis zu dem Punkt, an dem es möglicherweise nicht senden, empfangen oder sogar ein sichtbares Display haben kann, wenn Sie unachtsame Änderungen an bestimmten Werten vornehmen. Wenn Sie nicht wissen, was Sie tun, lassen Sie dies in Ruhe.
Es gibt eine Möglichkeit, das Menü für den vollständigen Testmodus auf dem Funkgerät zu aktivieren, damit Sie nicht nur die Betriebsbänder ändern können, sondern auch Dinge wie die individuelle Einstellung der Turbo-, Hoch-, Mittel- und Niederpegel des RF-Ausgangsleistung, die Feinabstimmung der Frequenz, die Einstellung der Störschwelle, die Änderung der empfangenen Signalstärke S-Meter (RSSI) Meterkurve, sogar die Kalibrierung der Batteriespannungsanzeige.

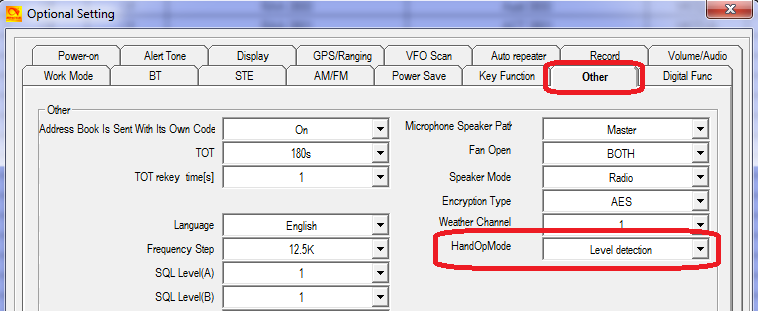

Beginnen Sie damit, Ihr Funkgerät mit der CPS-Software zu verbinden und einen Screenshot oder eine Aufzeichnung der Informationen auf dem "Lokale Informationen"-Bildschirm zu machen. Dies ist sehr praktische Informationen, die Sie behalten sollten. Stellen Sie außerdem sicher, dass Sie eine Kopie Ihres aktuellen Codeplugs gespeichert haben.

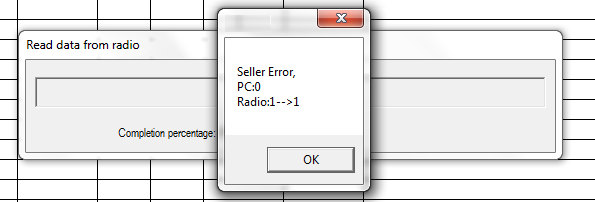

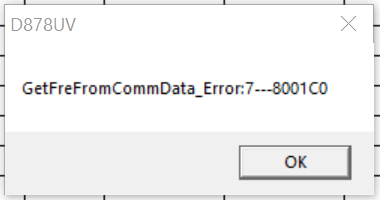

Hinweis: Es gibt einen Fehler in der CPS-Programmiersoftware: Lokale Informationen zeigen nicht das korrekte Frequenzband an, auf das das Radio eingestellt ist, aber unter "Model"> "Model Information" wird das korrekte Frequenzband angezeigt.

Colin G4EML hat eine Anwendung namens AT Options erstellt, mit der Sie den vollständigen Testmodus aktivieren, ein Programmierpasswort aktivieren (mehr dazu unten) und andere Texte wie den Händler, bei dem Sie Ihr Radio gekauft haben, oder Wartungshinweise bearbeiten können. Sie können beispielsweise Ihren Namen, Ihre Telefonnummer und Ihren Rufzeichen in diesem Textbereich eingeben, falls Ihr Radio gestohlen wird.
Laden Sie die Software AT Options Version 8 (17 KB) von Colin G4EML von folgender Webseite herunter:



• Laden Sie die Software hier von dieser Webseite herunter
• Laden Sie sie über Mega herunter
• Laden Sie sie über Google Drive herunter
• Laden Sie sie über Sabercat host herunter

* Wie immer wird diese Software ohne jegliche Garantie bereitgestellt, und Sie verwenden sie vollständig auf eigenes Risiko. Die Verwendung dieser Anwendung, um Änderungen an Ihrem Radio vorzunehmen, wird höchstwahrscheinlich auch die Herstellergarantie ungültig machen.

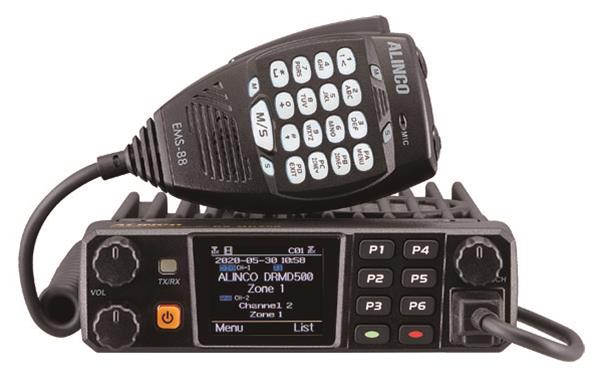

(Die Anwendung ist auch für AnyTone 878, 878-II & 868, Btech 6X2, Alinco DJ-MD5 & DJ-MD5X und Alinco DR-MD500/MD520 geeignet - Dank an Jason Alexander für die Unterstützung bei den Alinco-Modellen)

Stellen Sie sicher, dass Sie kein Power-On-Passwort aktiviert haben. Wenn Sie dies tun, müssen Sie zuerst die CPS-Software verwenden, um es zu entfernen. Die Verwendung von AT Options, während ein Power-On-Passwort aktiv ist, kann unter bestimmten Umständen dazu führen, dass einige Daten mit Standarddaten überschrieben werden.
Wenn Sie die Software ausführen, wählen Sie Ihren COM-Port aus und lesen Sie aus dem Funkgerät aus. Bearbeiten Sie dann beliebige Textfelder, die Sie möchten, und stellen Sie sicher, dass die Bandauswahl- und Full-Test-Modus-Kontrollkästchen aktiviert sind. Schließlich schreiben Sie die Einstellungen zurück auf das Funkgerät - dies dauert nur einen Bruchteil einer Sekunde und das Funkgerät startet neu. Es kann einige Sekunden länger als normal dauern, um hochzufahren, dies ist jedoch in Ordnung, da der interne Speicher neu konfiguriert wird.

Um den Testmodus zu aktivieren, schalten Sie das Funkgerät aus, halten Sie die P4- und Wählknöpfe gedrückt, während Sie das Funkgerät einschalten, bis TEST MODE auf dem Funkgerät-Bildschirm angezeigt wird (dies dauert einige Sekunden), und lassen Sie dann die beiden Knöpfe los. Das Funkgerät wird in den Volltest-/Selbstjustierungsmodus starten.
Wenn Sie den Testmodus starten, scrollen Sie zwischen verschiedenen Testeinstellungspunkten mit der Zone auf/ab-Taste nach oben und unten. Die folgenden Einstellungen sind verfügbar:

Ich empfehle Ihnen dringend, jeden Wert durchzugehen und aufzuschreiben, bevor Sie Anpassungen vornehmen



	578 Einstellung	Adj. Bereich	Beschreibung	Typischer Wert
1	UHF AL	keine	A-VFO Niedrige UHF-Testfrequenz
2	UHF AM	keine	A-VFO Mittlere UHF-Testfrequenz
3	UHF AH	keine	A-VFO Hohe UHF-Testfrequenz
4	VHF AL	keine	A-VFO Niedrige VHF-Testfrequenz
5	VHF AM	keine	A-VFO Mittlere VHF-Testfrequenz
6	VHF AH	nil	A-VFO Hoch-VHF-Testfrequenz
7	UHF BL	nil	B-VFO Niedrig-UHF-Testfrequenz
8	UHF BM	nil	B-VFO Mittel-UHF-Testfrequenz
9	UHF BH	nil	B-VFO Hoch-UHF-Testfrequenz
10	VHF BL	nil	B-VFO Low VHF Testfrequenz
11	VHF BM	nil	B-VFO Mittlere VHF Testfrequenz
12	VHF BH	nil	B-VFO Hohe VHF Testfrequenz
13	FQCA	0-255	A-VFO Frequenz Feinabstimmung	41 *
14	TXDAU	0-255	Unbekannte UHF Analogjustierung	150
15	PAHU	0-255	UHF RF Leistung Turbo-Einstellung	180
16	PAMU	0-255	UHF RF Leistung hohe Einstellung	130
17	PALU	0-255	UHF RF Leistung mittlere Einstellung	85
18	PASU	0-255	UHF RF Leistung niedrige Einstellung	25
19	MODU	0-255	Gesamtabweichungseinstellung für UHF	105

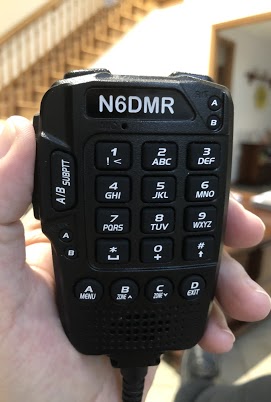

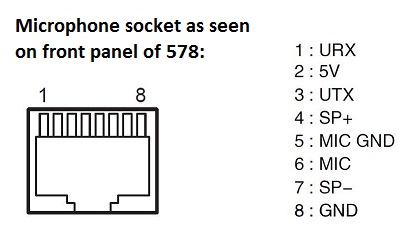

20	MIC	0-63	Mikrofonverstärkungseinstellung	54
21	TONEU	0-255	Übertragungs-Audiotonpegel, drücken Sie die PTT-Taste, um einen Testton mit 1000 Hz auf der angezeigten UHF-FM-Frequenz zu übertragen	98
22	TONEV2	0-255	Übertragungs-Audiotonpegel, drücken Sie die PTT-Taste, um einen Testton mit 1000 Hz auf der angezeigten VHF-FM-Frequenz zu übertragen	40
23	CTCW	0-128	Abweichungseinstellung für CTCSS in UHF & VHF	39
24	DCSW	0-128	Abweichungseinstellung für DCS in UHF & VHF	28
25	BPFLUA	0-255	UHF A-VFO Empfangsverfolgungsgewinn, unteres Ende des Bandes	35
26	BPFMUA	0-255	UHF A-VFO Empfangsverfolgungsgewinn, mittleres Band	135
27	BPFHUA	0-255	UHF A-VFO Empfangsverfolgungsgewinn, oberes Ende des Bandes	253
28	BPFLUB	0-255	UHF B-VFO Empfangsverfolgungsgewinn, unteres Ende des Bandes	35
29	BPFMUB	0-255	UHF B-VFO Empfangsverfolgungsgewinn, mittleres Band	145
30	BPFHUB	0-255	UHF B-VFO Empfangsverfolgungsgewinn, oberes Ende des Bandes	253
31	AGCUA	0-255	UHF A-VFO AGC (vermutlich Empfängerverstärkung-bezogen)	180
32	AGCUB	0-255	UHF B-VFO AGC (vermutlich Empfängerverstärkung-bezogen)	170
33	SQTHUA	0-255	UHF A-VFO-Squelch-Schwelle	90
34	SQTHUB	0-255	UHF B-VFO-Squelch-Schwelle	100
35	RSSIUA	nil, nur aktueller Wert wird angezeigt	UHF RSSI A-VFO, injiziere RF auf gewünschter Pegelstufe für eine Balkenanzeige, drehe den Knopf, um den Wert zu erfassen und zu sperren	72
36	RSSIUB	nil, nur aktueller Wert wird angezeigt	UHF RSSI B-VFO, injiziere RF auf gewünschter Pegelstufe für eine Balkenanzeige, drehe den Knopf, um den Wert zu erfassen und zu sperren	75
37	A OBH	0-65535	unbekannte A+D-Anpassung	3000 *
38	A OBL	0-65535	unbekannte A+D-Anpassung	2700 *
39	D OBH	0-65535	unbekannte D+A-Anpassung	3000 *
40	D OBL	0-65535	unbekannte D+A-Anpassung	2700 *
41	D FSKLU	nil	Drücken Sie die PTT-Taste, um ein Test-FSK-Signal (auf einem FM-Empfänger als 2400 Hz hörbar) am unteren Ende des UHF-Bandes zu senden.
42	D FSKMU	nil	Drücken Sie die PTT-Taste, um ein Test-FSK-Signal (auf einem FM-Empfänger als 2400 Hz hörbar) in der Mitte des UHF-Bandes zu senden.
43	D FSKHU	nil	Drücke die PTT-Taste, um ein Test-FSK-Signal (auf FM-Empfänger als 2400 Hz zu hören) am oberen Ende des UHF-Bandes zu senden.
44	D 600HzU	nil	Drücke die PTT-Taste, um ein Test-600Hz-Signal im UHF-Band zu senden (auf FM als 200 & 400 Hz zu hören?).
45	D 300HzU	nil	Drücke die PTT-Taste, um ein Test-300Hz-Signal im UHF-Band zu senden (auf FM als 800 Hz zu hören?).
46	D 1031U	nil	Drücke die PTT-Taste, um eine 1031-Testsequenz im UHF-Band zu senden, auf DMR als 1031 Hz zu hören.
47	D BERU	nil	Anzeige des empfangenen BER des empfangenen UHF-DMR-Signals
48	D DIGI	nil	Testen von UHF-DMR für TX & RX, als ob es sich um einen regulären DMR-Kanal handeln würde
49	TXDAV	0-255	Unbekannte VHF-Anpassung für Analogsignale	145
50	PAHV	0-255	VHF-RF-Ausgangsleistungsturboeinstellung	150
51	PAMV	0-255	VHF-RF-Ausgangsleistungshoheinstellung	100
52	PALV	0-255	Mittlerer Ausgangsleistungspegel VHF RF	60
53	PASV	0-255	Niedriger Ausgangsleistungspegel VHF RF	20
54	MODV	0-255	Gesamte Abweichungseinstellung für VHF	50

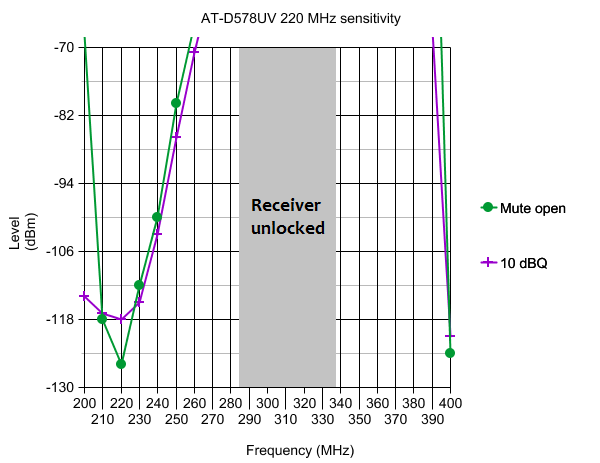

55	MODV2	0-255	Gesamte Abweichungseinstellung für 222 MHz	105
56	BPFLVA	0-255	VHF A-VFO-Empfangsnachführungsverstärkung am unteren Ende des Bandes	3
57	BPFMVA	0-255	VHF A-VFO Empfangs-Tracking-Verstärkung, mittlerer Bereich	135
58	BPFHVA	0-255	VHF A-VFO Empfangs-Tracking-Verstärkung, oberer Bereich des Bandes	253
59	BPFLVB	0-255	VHF B-VFO Empfangs-Tracking-Verstärkung, unterer Bereich des Bandes	0
60	BPFMVB	0-255	VHF B-VFO Empfangs-Tracking-Verstärkung, mittlerer Bereich	135
61	BPFHVB	0-255	VHF B-VFO Empfangs-Tracking-Verstärkung, oberer Bereich des Bandes	253
62	AGCVA	0-255	VHF A-VFO AGC (verdächtig bezüglich Empfängerverstärkung)	170
63	AGCVB	0-255	VHF B-VFO AGC (verdächtig bezüglich Empfängerverstärkung)	170
64	SQTHVA	0-255	VHF A-VFO Störgeräuschunterdrückungsschwelle	70
65	SQTHVB	0-255	VHF B-VFO Störgeräuschunterdrückungsschwelle	80
66	RSSIVA	nil	VHF RSSI A-VFO, Injektion von HF-Signalen auf gewünschtem Niveau für eine 1-Balkenanzeige, Drehen des Einstellknopfs zum Abtasten und zum Festlegen des Werts	61
67	RSSIVB	nil	VHF RSSI B-VFO, Injiziere RF auf gewünschtem Pegel für eine Balken-Anzeige, drehe den Regler, um den Wert abzulesen und zu sperren	68
68	D FSKLV	nil	Drücke die PTT-Taste, um ein Test-FSK-Signal (hörbar als 2400 Hz auf einem FM-Empfänger) am unteren Ende des VHF-Bands zu senden
69	D FSKMV	nil	Drücke die PTT-Taste, um ein Test-FSK-Signal (hörbar als 2400 Hz auf einem FM-Empfänger) in der Mitte des VHF-Bands zu senden
70	D FSKHV	nil	Drücke die PTT-Taste, um ein Test-FSK-Signal (hörbar als 2400 Hz auf einem FM-Empfänger) am oberen Ende des VHF-Bands zu senden
71	D 600HzV	nichts	Drücken Sie die PTT-Taste, um ein Testsignal mit 600 Hz auf dem VHF-Band zu senden (auf FM als 200 und 400 Hz hörbar?)
72	D 300HzV	nichts	Drücken Sie die PTT-Taste, um ein Testsignal mit 300 Hz auf dem VHF-Band zu senden (auf FM als 800 Hz hörbar?)
73	D 1031V	nichts	Drücken Sie die PTT-Taste, um eine Testsequenz mit 1031 Hz auf dem VHF-Band zu senden, die auf DMR als 1031 Hz gehört wird
74	D BERV	nichts	Zeigen Sie den empfangenen BER des empfangenen VHF-DMR-Signals an
75	VBAT	unbestimmt	Kalibrieren Sie die angezeigte Spannung. Stellen Sie nichts ein, sonst wird das Radio eine falsche Spannung melden und weitere Anpassungen verhindern	109 *
76	F1 A0	0-65535	Hex-BCD-Kombination von Mikrofonverstärkung und Mikrofon-AGC-Werten, jedoch ohne Auswirkungen bei der Anpassung	42512

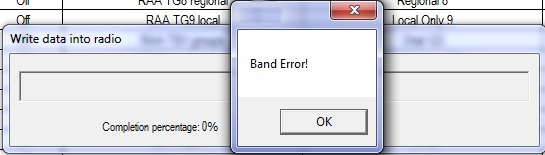

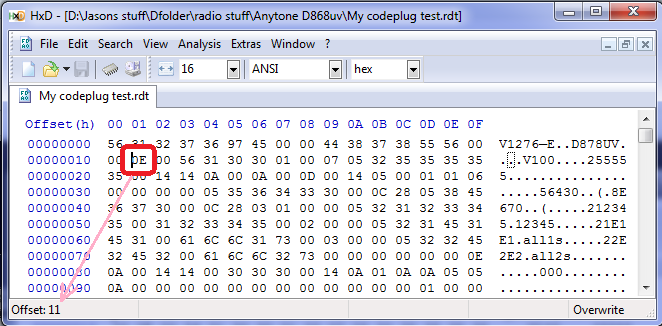

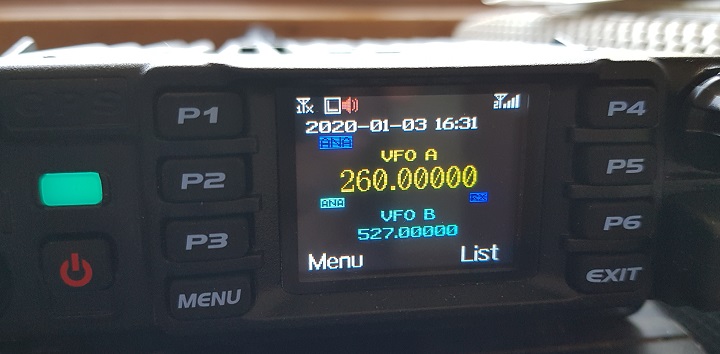

77	MODE	0-18	Ändert die Betriebsfrequenzbänder des Radios
78	FM RSI	keine	RSSI für das FM-Rundfunkband, injizieren Sie RF mit dem gewünschten Pegel für eine Balkenanzeige, drehen Sie den Drehregler zur Abtastung und Sperren Sie den Wert ein	5
79	087.50M	nil	Empfängertest des FM-Broadcast-Bands
80	097.50M	nil	Empfängertest des FM-Broadcast-Bands
81	108.00M	nil	Empfängertest des FM-Broadcast-Bands
-	AM BPFL	0-255	AM-Flugzeugband-Empfangsverfolgungsgewinn, unteres Ende des Bands (nur 578PLUS)	65
-	AM BPFM	0-255	AM-Flugzeugband-Empfangsverfolgungsgewinn, Mitte des Bands (nur 578PLUS)	110
-	AM BPFH	0-255	AM Flugfunkband-Empfangsverfolgungsgewinn, unteres Ende des Bandes (nur 578PLUS)	180
-	AM AGC	0-255	AM Flugfunkband-Empfangs-AGC (nur 578PLUS)	180
-	AM RSIV	nil	AM Flugfunkband, RF auf gewünschtem Pegel für eine Balkenanzeige einspritzen, Drehknopf zur Probenahme und zum Festlegen des Werts drehen (nur 578PLUS)	24

Die oben aufgeführten typischen Werte sind einzigartig für ein Radio und sollten nicht verwendet werden, um ein vollständiges Abgleichprofil zu erstellen. Es ist höchst unwahrscheinlich, dass Ihr Radio ordnungsgemäß funktioniert, wenn Sie Werte von einem anderen Radio verwenden, einschließlich dieser typischen Werte. Sie benötigen geeignete Test- und Ausrichtungsausrüstung, um jeden Wert genau einstellen zu können. Die hier angegebenen typischen Werte dienen nur dazu, Kontext für etwaige Anpassungen zu bieten. Kritische Werte sind mit einem Sternchen markiert.

Für die Schwellenwerte der Squelch, führen niedrigere Werte zu einem empfindlicheren Squelch (bis zu einem bestimmten Punkt!) und höhere Werte erfordern ein zunehmend stärkeres Signal, um den Squelch zu öffnen.
Der RSSI (Received Signal Strength Indicator - das Signal-Meter) hat einen ziemlich komprimierten Bereich von 15dB. Ich hätte gerne einen Bereich von mindestens 30dB im Signal-Meter gesehen, aber ich habe einen akzeptablen Kompromiss gefunden, indem ich eine Leiste auf -113dBm gesetzt habe, was Werten von RSSIU von 36 und RSSIV von 39 entspricht. Das Signal-Meter zeigt dann folgende Werte an:

• 1 Leiste -113 dBm oder etwa S-5
• 2 Leisten -108 dBm oder etwa S-6
• 3 Leisten -103 dBm oder etwa S-7
• 4 Leisten -98 dBm oder etwa S-9

Nachdem Sie Ihre Werte geändert haben, schalten Sie das Radio aus und wieder ein, um sie im Speicher zu speichern. Sie können den Volltestmodus auch wieder deaktivieren, indem Sie das Kontrollkästchen für den Volltestmodus in der AT-Options-Anwendung abwählen und zurück auf das Radio schreiben. Oder Sie können sowohl das Kontrollkästchen für den Volltestmodus als auch das Kontrollkästchen für die Bandauswahl abwählen, um den Testmodus vollständig zu unterbinden. Die von Ihnen geänderten oder angepassten Werte werden dadurch nicht gelöscht, es verhindert lediglich den Zugriff auf den Volltestmodus und eine versehentliche Änderung der Werte. Diese Werte werden nicht durch das Zurücksetzen des Radios überschrieben, geändert oder auf die Standardeinstellungen zurückgesetzt. Sobald Sie sie geändert haben, können Sie den ursprünglichen Wert nicht mehr abrufen, es sei denn, Sie haben ihn vor der Anpassung notiert.

Sie können eine umfassendere Speicherabbildung herunterladen, um zu sehen, wie jede einzelne Einstellung gespeichert wird, und weitere versteckte Werte anzeigen, die offensichtlich für RF-Abgleichzwecke verwendet werden, aber in diesem Testmodus nicht verfügbar sind. Um diese auszuprobieren und anzupassen, müssen Sie das Flash-Utility verwenden, um Ihr eigenes benutzerdefiniertes Binärbild zu erstellen, und Ihre eigenen benutzerdefinierten CDI- und SPI-Dateien schreiben, um zu ermöglichen, dass diese Daten auf das Radio geschrieben werden können (Flash Utility kann nicht direkt in diesem Speicherbereich schreiben. Es ist am sichersten, mit dem Icon-Update-Modus und einem CDD-, CDI- & SPI-Dateisatz zu schreiben).
Laden Sie die umfassendere Speicherabbildung (11 kb) von hier herunter:



• Laden Sie sie von dieser Webseite hier herunter
• Laden Sie sie über Mega herunter
• Laden Sie sie über Google Drive herunter
• Laden Sie sie über Sabercat host herunter



Zurücksetzen des Power-On-Passworts Einfach

Wenn Sie Ihr Power-On-Passwort vergessen haben und das Radio die Meldung "Bitte geben Sie das Passwort ein!" anzeigt und Sie nicht weitermachen können, bis Sie es tun, hilft Ihnen dies, es wiederherzustellen und das Passwort zu entfernen. Das Zurücksetzen des Radios umgeht diese Passwortüberprüfung nicht.



1. Schließen Sie Ihr Programmierkabel noch nicht an. Schalten Sie das Radio ein und warten Sie, bis es nach dem Passwort fragt
2. Erst jetzt sollten Sie Ihr Programmierkabel anschließen und mit der CPS-Software das Radio auslesen
3. Gehen Sie zum Menü: Optionale Einstellungen > Power-On > Power-On-Passwort-Charakter, und Sie werden Ihr Passwort sehen. Notieren Sie Ihr Passwort an einem sicheren Ort
4. Trennen Sie Ihr Programmierkabel, da Sie zu diesem Zeitpunkt nicht in der Lage sein werden, zurück auf das Radio zu schreiben
5. Schalten Sie das Radio aus und wieder ein und melden Sie sich mit dem Passwort an, das Sie in Schritt 3 oben gelesen haben
6. Schalten Sie die Passwortüberprüfung nur mit den eigenen Menüs des Radios aus: Menü > Einstellungen > Funkgeräte-Set > Start Up Pwd > Aus.
7. Schalten Sie das Radio erneut aus und wieder ein und bestätigen Sie, dass Sie diesmal nicht nach einem Passwort gefragt werden
8. Schließen Sie jetzt Ihr Programmierkabel wieder an, verwenden Sie die CPS-Software zum Lesen vom Radio und entfernen Sie das Power-On-Passwort vollständig

Wenn Ihr Passwort im Speicher beschädigt wurde und das gelesene Passwort etwas anderes als reine Ziffern ist, ist Ihre einzige Option, einen vollständigen Auftauvorgang des Radios durchzuführen. Ein schnelles Auftauen funktioniert nicht.



Programmier-Passwortsperre Einfach

Neben dem Einschalt-Passwort gibt es auch ein verstecktes Programmier-Passwort, das vor jeder Lese- oder Schreiboperation im CPS-Softwareprogramm eine Eingabe von einem vierstelligen Passwort erfordert. Das Passwort muss aus vier Standard-ASCII-Zeichen bestehen, die auf einer Tastatur eingegeben werden können. Um dies zu tun, verwenden Sie Colins AT Options-Anwendung (Download-Link im Abschnitt "Vollständiger Test / Selbstjustierungsmodus aktivieren" oben), um ein Programm-Passwort einzugeben. Um ein vorhandenes Programm-Passwort zu deaktivieren, verwenden Sie einfach die Backspace-Taste, um das Passwort zu löschen und dieses Feld leer zu lassen; schreiben Sie dann zurück auf das Radio.





FCC Teil 90 Genehmigungsinformationen:

Die FCC hat bezüglich ihrer Teil-90-Zulassungen eine beträchtliche Menge interessanter technischer Informationen zum 578 dokumentiert. Sie finden interne Fotografien, Testberichte, SAR-Strahlungsexpositions-Grenzwert-Testberichte und mehr. Besuchen Sie die FCC-Reportseiten unter:



• https://fccid.io/T4K-D578UV
• https://fccid.io/T4K-D578UV2



Ein Blick ins Innere des 578

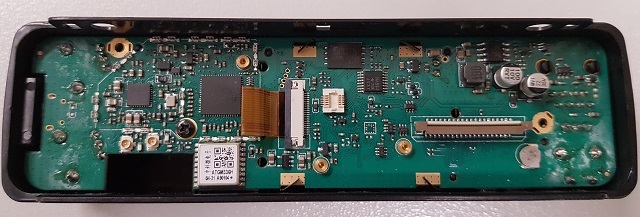

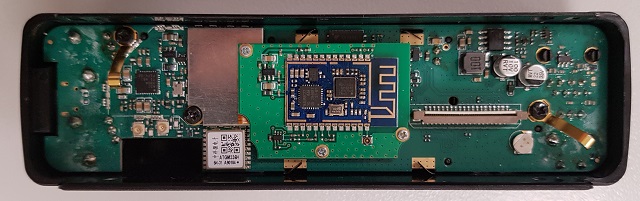

Die Rückseite der Anzeigetafel. Das GPS-Modul ATGM336H ist in der Lage, GPS- und BDS (BeiDou)-Positionierungssysteme zu verfolgen. Auch sichtbar ist das Bluetooth-Modul.

Beachten Sie den kleinen Ausschnitt und die beiden Mini-Koaxialstecker unten links im Bild. Einer der Mini-Stecker ist für den Koaxialschwanz, der zum SMA-Anschluss der externen GPS-Antenne auf der Rückseite des Radios führt. Der andere Anschluss wird nicht genutzt. Offensichtlich handelt es sich dabei um eine Vorkehrung, um eine winzige eingebaute GPS-Antenne an der Anzeigeeinheit selbst zu haben, aber AnyTone hat sich letztendlich dagegen entschieden. Eine winzige aktive GPS-Antenne mit den Maßen 15x15x6mm oder 18x18x7mm und einem kurzen Koaxialschwanz, der in einem U.FL / IPX-Stecker endet, scheint ideal zu sein, wenn Sie Ihre eigene hinzufügen möchten, siehe Hinzufügen einer eigenen internen GPS-Antenne



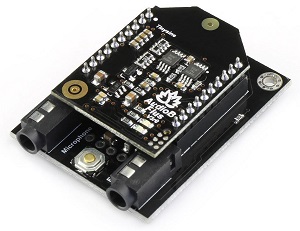

Die Rückseite der Anzeigetafel. Bluetooth entfernt.

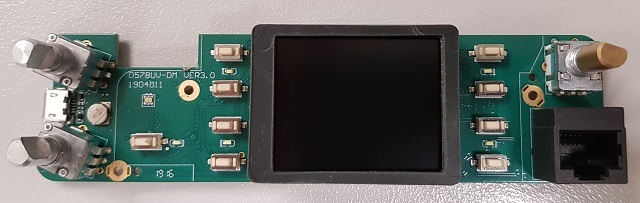

Die Vorderseite der Anzeigeplatine.

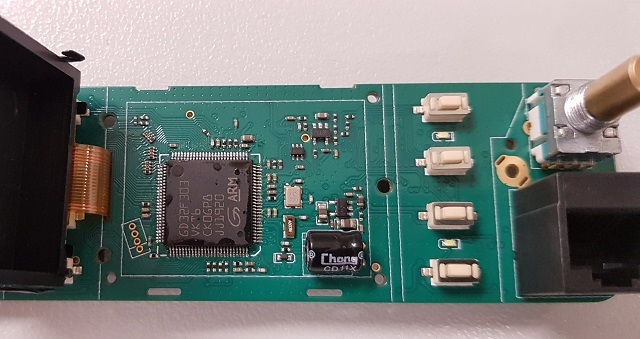

Der 578 MCU versteckt sich unter dem LCD-Display:

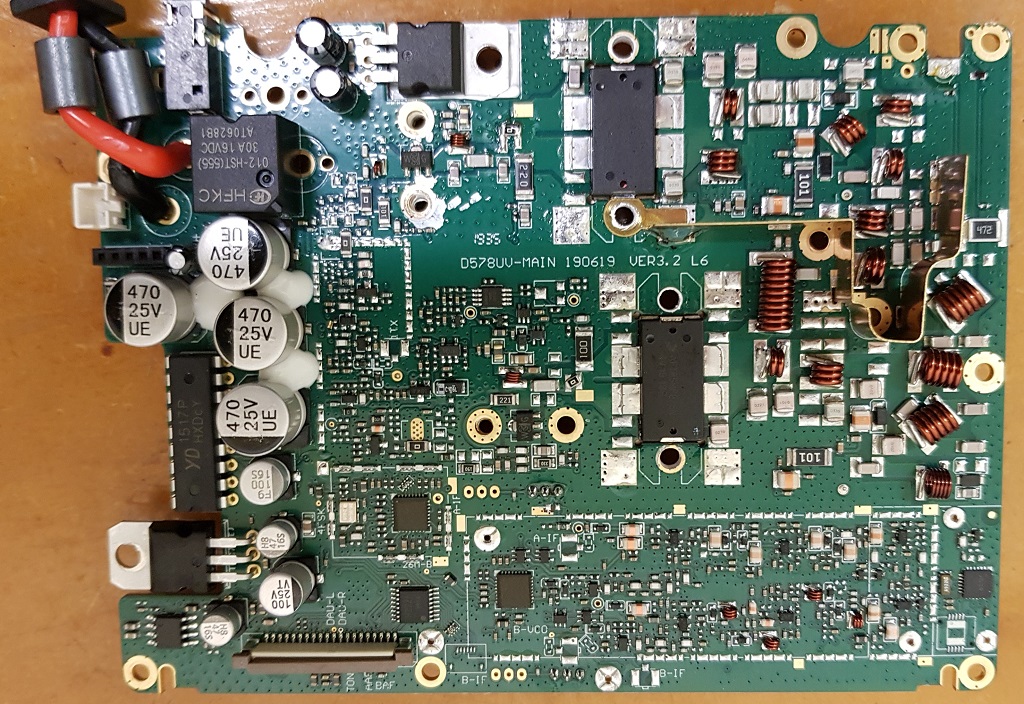

Die Hauptplatine des 578 auf der Oberseite:

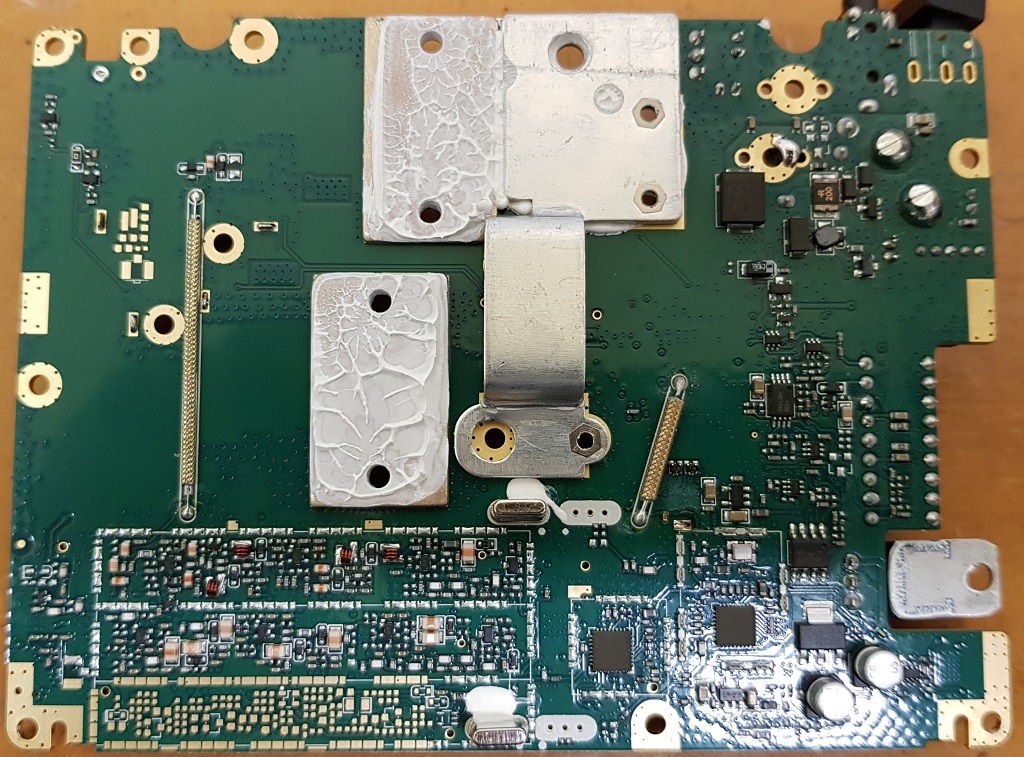

Die Unterseite der Hauptplatine des 578:





Nahaufnahme der beiden 38-MHz-IF-Kristallfilter. Beachten Sie die unbestückten Leiterplattenflächen für eine zukünftige Version des 578, die Luftband-RX haben wird.



Beachten Sie, dass es eine ungenutzte Position für einen zweiten Kristallfilter gibt, der mit dem ersten kaskadiert werden kann... Wenn Sie eine noch bessere Selektivität wünschen, könnten Sie ein zweites Paar von 38,550- und 38,850-MHz-IF-Kristallfiltern besorgen und sie installieren, nachdem Sie den kleinen SMD-0-Ohm-Widerstand entfernt haben. Aber der 578 hat bereits eine sehr gute Selektivität, so dass dies eigentlich nicht notwendig ist.

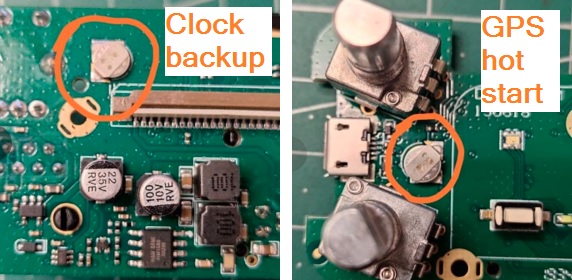

Wofür sind die winzigen Backup-Batterien?

Dank Francesco IK8JHL wissen wir nun, wofür jede Backup-Batterie verwendet wird. Auf der Leiterplatte des Displays / MCU befinden sich zwei winzige Backup-Batterien. Diejenige auf der Rückseite, in der Nähe des Flachbandkabels, dient zur Sicherung der Echtzeituhr. Die andere Batterie auf der Vorderseite zwischen den beiden Lautstärkereglern unterstützt das GPS bei der ’Hot Starting’, um eine schnellere erste Positionsbestimmung zu erreichen.





Jede dieser Batterien ist eine XH414HG IV01E wiederaufladbare Lithiumbatterie, die einen Trickle-Ladestrom erhält, wenn das Radio an eine Stromquelle angeschlossen ist - das Radio muss dafür nicht eingeschaltet sein. Wenn Ihr Radio eine Weile ungenutzt herumlag und nicht mit Strom verbunden war, könnten diese Batterien leer werden. Sehr flach! Eine sehr flache Batterie kann Kurzschlüsse verursachen und zu Fehlfunktionen des Radio-MCU-Prozessors führen. Wenn Sie den 578 eine Weile nicht an eine Stromquelle angeschlossen hatten, schließen Sie ihn für 48 Stunden an die Stromversorgung an, um Zeit zum Aufladen der Batterien zu geben, bevor Sie versuchen, ihn zu verwenden.
Wenn Sie feststellen, dass Zeit und Datum verloren gehen oder Sie die Eingabe von Zeit und Datum nach einem Reset nicht bestätigen können, selbst nachdem Sie der Backup-Batterie etwas Zeit zum Aufladen gegeben haben, könnte es sein, dass die Batterie beschädigt ist und ausgetauscht werden muss.
Ebenso kann eine tote Backup-Batterie des GPS der Grund dafür sein, dass das GPS immer lange braucht, um eine Verbindung herzustellen.
Der beste Weg, festzustellen, ob eine Backup-Batterie leer ist und ausgetauscht werden muss, besteht darin, den Batterien Zeit zum Aufladen zu geben, indem Sie das Radio 48 Stunden lang an die Stromversorgung anschließen, und dann das Radio von allen Stromquellen trennen. Öffnen Sie das Radio und messen Sie die Spannung der Backup-Batterien mit einem Multimeter. Das positive (+) Ende der Batterie ist die obere Seite der Batterie, und Sie können Ihre negative (-) Sonde des Multimeters an jedem Massepunkt des Radios anlegen. Jede Batterie, die weniger als 2,7 Volt misst, sollte ausgetauscht werden.

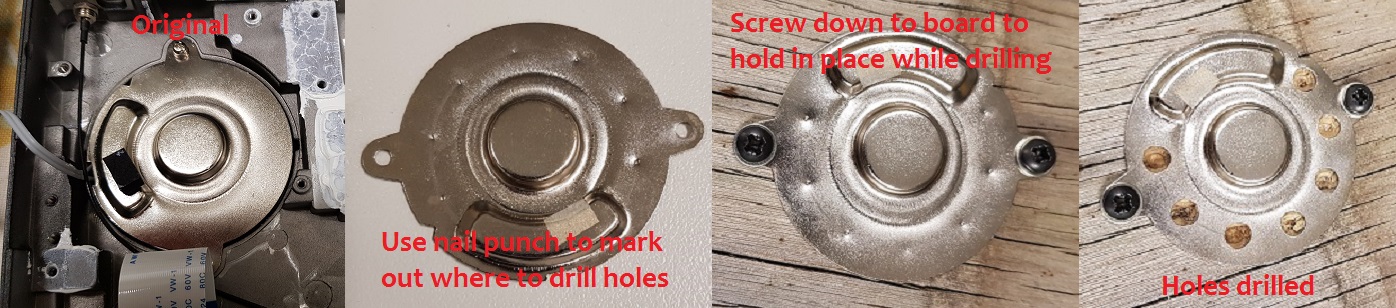

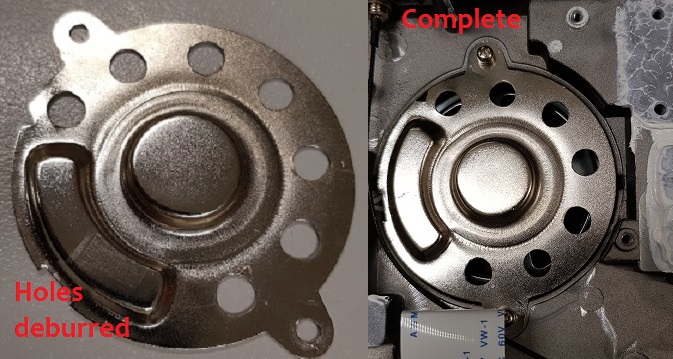

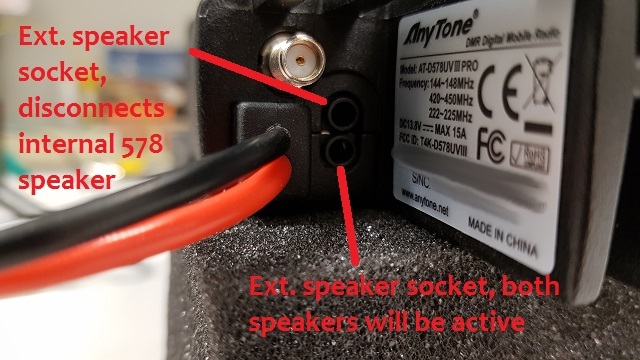

Modifizieren des internen Lautsprechers für zusätzliche Lautstärke Fortgeschritten (umfangreiche Demontage)

Der interne Lautsprecher des 578 kann etwas lauter gemacht werden. Tests haben eine Verbesserung des Ausgangsvolumens um 2 dB gezeigt, was nicht viel ist, aber den Unterschied machen könnte, wenn Sie sich in einer lauten Umgebung befinden.
Die Theorie hinter dieser Modifikation besagt, dass mit einer massiven Rückplatte hinter der internen Lautsprecher-Membran der Gegendruck auf die Membran erhöht wird, wenn sie hin und her vibriert und dabei Klang erzeugt. Wenn Löcher in diese Rückplatte gebohrt werden, kann Luft freier aus dem Weg des Lautsprecherkegels bewegt werden, wodurch dieser weniger eingeschränkt wird und sich freier bewegen kann, um ein höheres Ausgangsvolumen zu erzeugen.
Beginnen Sie damit, das Radio zu demontieren - dazu ist eine ziemlich umfangreiche Demontage erforderlich, um an die Rückseite des Lautsprechers zu gelangen, einschließlich des Lösen der Antennenverbindung. Sobald Sie freien Zugang zur Rückplatte des Lautsprechers haben, entfernen Sie diese, markieren Sie eine Reihe von Löchern gleichmäßig um den Umfang herum und markieren Sie diese mit einem Nagel. Um das Bohren von 5 mm Löchern zu erleichtern, schrauben Sie die Platte auf ein Stück Holzabfall. Sobald die Löcher gebohrt sind, entgraten Sie sie und installieren Sie die Rückplatte wieder. Stellen Sie sicher, dass das Schaumstoffpolster, das sich ursprünglich zwischen der Rückseite des Lautsprechers und der Rückplatte befand, wieder an Ort und Stelle ist, und schrauben Sie die Rückplatte fest und schließlich das Radio wieder zusammen.

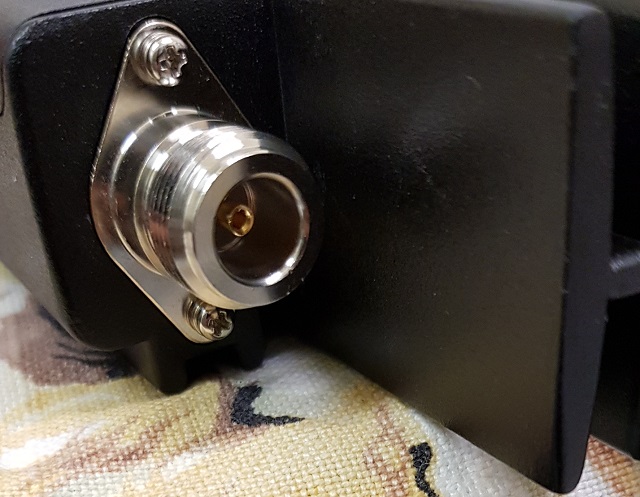

Ersetzen des SO-239-Anschlusses durch einen N-Typ-AnschlussMäßig

Ich verstehe, warum ein SO-239-Anschluss beim 578 eingebaut wurde. Viele Funkamateure nutzen ihn, hauptsächlich weil er auch in vielen anderen Radios verwendet wird. Es gibt viel zu sagen für die Beibehaltung des Status quo. Aber der SO-239 ist ein 90 Jahre altes Design, er stellt keine konstante Impedanz von 50 Ohm bereit und ist normalerweise nur bis 100 MHz gut zu verwenden. Es ist an der Zeit, dass wir die SO-239 / PL-259-Kombination abschaffen und auf etwas Besseres umsteigen. Der N-Typ-Anschluss ist eine viel bessere Wahl: gut bis mindestens 1 GHz und hochwertige Typen sind bis 18 GHz verwendbar. Sie stellen auch über die Verbindung eine konstante Impedanz von 50 Ohm bereit und haben in dieser Anwendung auch einen gewissen Grad an Wetterfestigkeit im Vergleich zur SO-239 / PL-259-Serie.

Wichtigste Vorteile:

• Hochwertiger, besser konstruierter Anschluss, weniger "Junk"-Anschlüsse beim N-Typ
• Geringerer Verlust, insbesondere im UHF-Bereich
• Besseres VSWR / Rückflussdämpfung; SO-239-Anschlüsse haben eine Impedanz- "Erhöhung"
• Bessere Wetterfestigkeit als SO-239 / PL-259-Typen

Geeignete N-Typ-Buchsen mit Diamantflansch und zwei Löchern können von Mouser unter der Artikelnummer 523-172323 / RFparts unter der Artikelnummer 0-RFN1020-1 / vielen anderen Lieferanten bezogen werden, wenn Sie suchen.

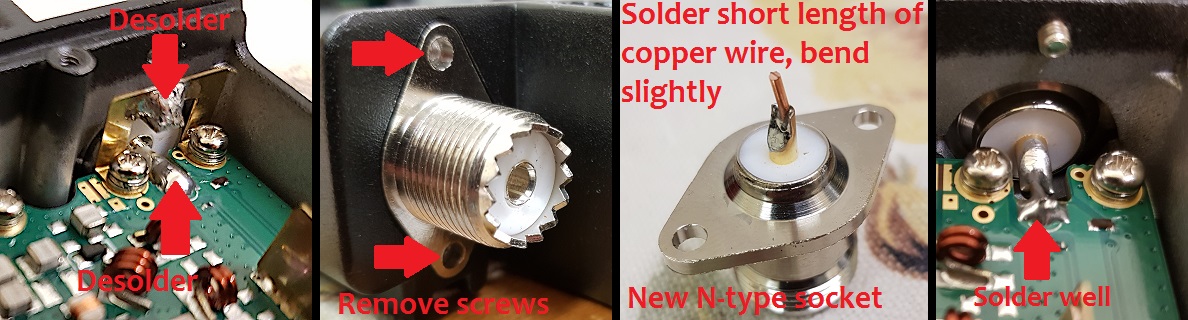

Um den SO-239-Anschluss auf dem 578 durch einen N-Typ-Anschluss zu ersetzen, löten Sie zunächst die Mittel- und Erdungspins des Anschlusses ab, wie unten gezeigt. Dann lösen Sie die Schrauben, die den Anschluss halten, und er sollte herausfallen. Entfernen Sie auch die quadratische Messing-U-förmige Erdungsklammer, aber ersetzen Sie die Schrauben, die sie festgehalten haben. Testen Sie Ihre Ersatz-N-Typ-Buchse, um sicherzustellen, dass sie gut passt. Wenn alles gut ist, löten Sie ein kurzes Stück 1 mm dickes massives Kupferdraht an den Mittelstift der N-Typ-Buchse und biegen Sie es leicht nach oben. Setzen Sie die neue Buchse in das Radio-Chassis ein und befestigen Sie die Schrauben, die den Buchsenflansch halten. Stellen Sie sicher, dass die Schrauben fest angezogen sind, aber nicht so fest, dass Sie die Gewinde beschädigen. Löten Sie abschließend den Mittelstift auf die Leiterplatte, reinigen Sie alle Flussmittelrückstände und die Arbeit ist erledigt.

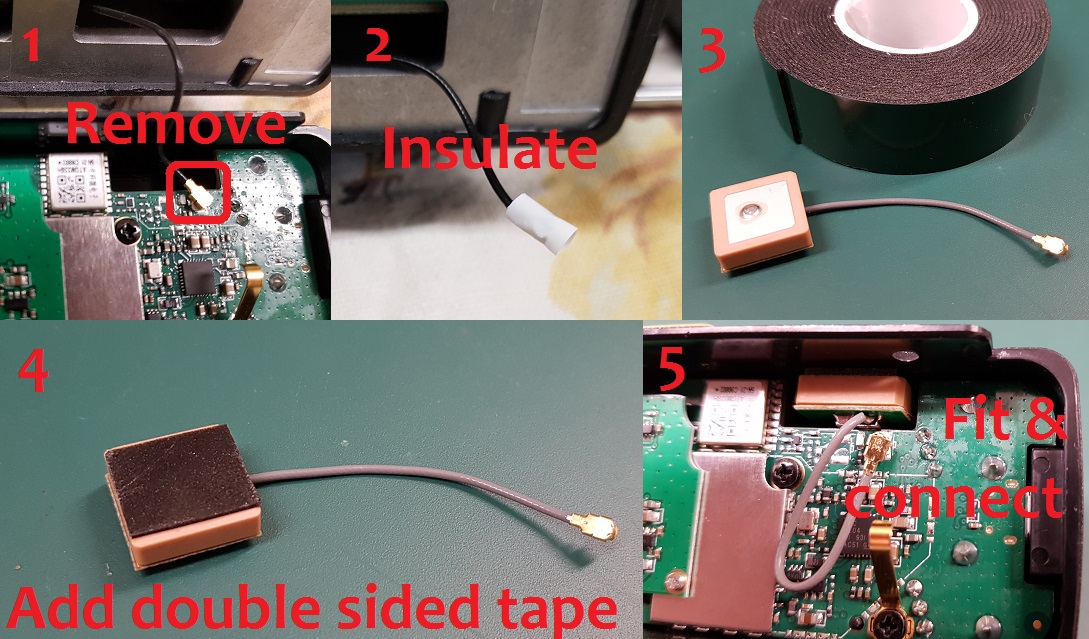

Hinzufügen einer internen GPS-Antenne zum 578 Mäßig

Wenn Sie einen GPS-ausgestatteten 578 haben, haben Sie eine externe GPS-"Maus"-Antenne erhalten, die an die SMA-Buchse auf der Rückseite angeschlossen wird. Das ist alles sehr gut, aber was passiert, wenn Sie keine externe GPS-Antenne verwenden möchten? Der 578 wurde ursprünglich auch mit einer internen GPS-Antenne konzipiert, aber letztendlich hat sich die Fabrik entschieden, ausschließlich auf eine externe GPS-Antenne zu setzen. Es ist auch nicht schwer zu verstehen, warum. Bei vielen 578s, die in Fahrzeugen installiert werden sollen, bietet eine externe GPS-Antenne die beste Leistung bei der Aufnahme der unglaublich schwachen Signale von umlaufenden GPS-Satelliten, während Sie unter Bäumen fahren, in tiefe Täler oder einfach in und um die Stadt mit vielen behindernden Gebäuden.
Wenn Sie jedoch bereit sind, die Leistung einer externen GPS-Antenne zu opfern, könnten Sie eine eigene GPS-Antenne in das Display des 578 einbauen und diese stattdessen nutzen. Es gibt einen Raum innerhalb des Displays, direkt hinter der Inschrift "GPS" über der LED-Frontblende, in den Sie Ihre eigene Mini-GPS-Antenne einbauen könnten. Dieser Raum misst 19 mm in der Breite und 7 mm in der Höhe und hat eine maximale Tiefe von 20 mm. Sie benötigen eine "aktive" (mit eingebautem Verstärker) Art von Antenne, die diese Größe oder kleiner hat und für 1575,42 MHz funktioniert - dies ist für GPS und BeiDou GNSS geeignet, mit dem der ATGM336H-Empfänger arbeitet. Die 15x15-mm-Typen, die mit einem kurzen Stück Mini-Koaxialkabel und einem u.FL/IPX-Anschluss enden, kosten auf eBay etwas über 3 USD. Suchen Sie nach "GPS Active IPX-Antenne" und suchen Sie nach dem 15x15x6mm-Modell (oder den 18x18x7mm-Typen, aber diese sind etwas teurer). Es kann sinnvoll sein, ein Paket mit vier dieser Antennen für 8 USD zu kaufen, damit Sie die empfindlichste Antenne auswählen können. Ich habe festgestellt, dass eine der vier Antennen, die ich gekauft habe, durchgehend etwa doppelt so lange gebraucht hat wie die anderen drei, um eine Positionsbestimmung durchzuführen. Die Installation ist sehr einfach:

Beginnen Sie damit, die vier Torx-T8-Schrauben der Unterseite der Abdeckung des 578 zu entfernen und die beiden oberen Torx-T8-Schrauben auf der Rücklippe des Displaygehäuses vorsichtig zu entfernen und das Displaygehäuse vom Hauptteil des Radios zu trennen. Ziehen Sie es nicht zu weit heraus, da Sie sonst das Anschlussbandkabel beschädigen.

• Lösen Sie den vorhandenen u.FL-Stecker, der zum rückseitig montierten SMA-Anschluss führt
• Isolieren Sie den Original-u.FL-Stecker und verstauen Sie ihn irgendwo. Ein wenig 2 mm oder 3 mm Schrumpfschlauch ist eine professionelle Methode, um dies zu tun, aber auch ein Elektroband ist in Ordnung
• Finden Sie doppelseitiges Klebeband (maximal 1 mm dick). Das doppelseitige Schaumklebeband, das hier abgebildet ist, wird in der Automobilindustrie verwendet, um Außenverkleidungen an Fahrzeugkarosserien usw. zu befestigen und funktioniert gut
• Fügen Sie einen kleinen quadratischen Streifen doppelseitiges Klebeband auf die Oberseite der GPS-Antenne hinzu
• Klippen Sie den neuen Antennenstecker ein - aufgrund seiner winzigen Größe kann dies etwas schwierig sein, um ihn korrekt zu verbinden. Seien Sie geduldig und zwingen Sie ihn nicht. Befestigen Sie die neue Antenne in der Aussparung wie unten gezeigt.

Bauen Sie den 578 wieder zusammen und testen Sie, ob alles in Ordnung ist. Denken Sie daran, dass Sie zuerst das GPS im Menü einschalten müssen!





Wie gut funktioniert es? Das untenstehende Foto zeigt, wie gut die neue interne GPS-Antenne funktioniert. Mit einem Fahrzeug, das tief in einer großen Metallhalle geparkt war und die Sicht zum Himmel vollständig blockierte, wurden der 578 und der 868 nebeneinander auf dem Armaturenbrett platziert. Nach 5 Minuten hat nur der 578 mit der hinzugefügten GPS-Antenne eine Positionsfixierung. Die größere Größe (ungefähr doppelt so groß) der in den 578 eingebauten GPS-Antenne im Vergleich zur kleineren GPS-Antenne des 868 erklärt diese bessere Empfindlichkeit. Dennoch sollten Sie keine Wunder von dieser Antenne erwarten. Wenn Sie den 578 niedrig in einem Fahrzeugarmaturenbrett oder in der Konsole montieren, werden Ihre GPS-Fixes nur intermittierend sein. In Situationen, in denen das GPS-Signal schwach ist, ist die externe "Maus"-Antenne, die außen an Ihrem Fahrzeug angebracht ist, immer die beste Wahl.



In einigen 578er Modellen finden Sie möglicherweise zwei u.FL / IPX GPS-Antennenanschlüsse. Wenn dies auf Sie zutrifft, testen Sie Ihre GPS-Antenne in beiden Steckplätzen; ich habe festgestellt, dass eine Verbindung der neuen internen GPS-Antenne mit dem Steckplatz in der Nähe der Lautstärkeregelung zu einem konstant schnelleren Lock geführt hat. Sie können auch das vorhandene Kabel für den externen SMA GPS-Anschluss an den anderen u.FL / IPX-Anschluss angeschlossen lassen und sogar beide GPS-Antennen gleichzeitig angeschlossen und in Betrieb haben. Es scheint die Leistung der Positionsermittlung nicht zu beeinträchtigen.







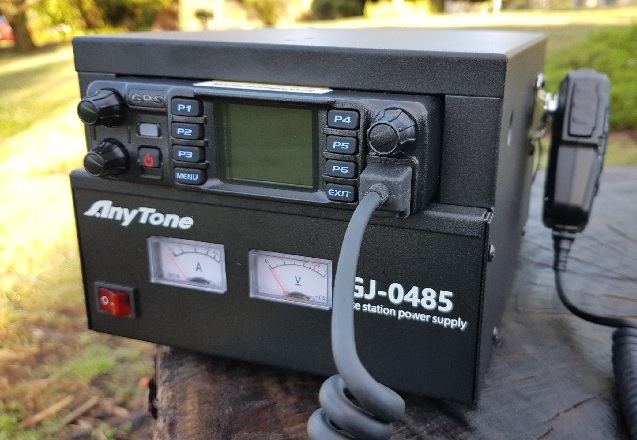

Verbesserte Kühlung für den 578 Moderate

Der 578 ist nicht für eine hohe Dauerleistung beim Senden ausgelegt, wie es viele Funkamateure tendenziell tun. Die Erzeugung von 60 Watt Ausgangsleistung in einem so kompakten Gehäuse führt dazu, dass das Radio schnell heiß wird, das lässt sich nicht vermeiden. Dies allein ist ein sehr guter Grund, mit der niedrigsten möglichen Leistung für Ihre Anforderungen zu arbeiten. Wenn Sie jedoch aus irgendeinem Grund höhere Leistungen als nur für einen sehr kurzen Anruf benötigen, gibt es Möglichkeiten, die Kühlung des 578 in solchen Situationen zu verbessern.
Die erste Änderung, die Sie vornehmen sollten, besteht darin, die Richtung des Luftstroms über die Kühlrippen des Radiogehäuses umzukehren, was einfach durch das Umdrehen des Lüfters erreicht wird. Lösen Sie die vier Schrauben, die den Lüfter am hinteren Teil des 578-Gehäuses halten, und drehen Sie ihn um, damit er in die andere Richtung zeigt. Der Lüfter bläst nun Luft über die Kühlrippen, anstatt Luft an ihnen vorbeizuziehen oder sie anzusaugen. Dies scheint effizienter bei der Kühlung des Radios zu sein. Wenn Sie handwerklich begabt sind und über ein wenig Blech oder einen 3D-Drucker verfügen, können Sie auch eine kleine Abdeckung herstellen, die über die Rückseite der Kühlrippen passt und dazu beiträgt, den Luftstrom über sie zu lenken und die Kühlungseffizienz weiter zu verbessern. Der Unterschied ist zwar nicht groß, aber lohnenswert.



Ein gutes Beispiel für eine hinzugefügte kleine Abdeckung finden Sie hier:http://f1dmg.free.fr/578a

Wenn Sie jedoch oft mit hoher Leistung arbeiten werden, wäre es eine viel bessere Idee, eine Halterung zu gestalten, um einen 120-mm-Computerlüfter auf die Oberseite des Kühlkörpers zu montieren. Noctua bietet ausgezeichnete, qualitativ hochwertige und sehr leise Lüfter an, die sich hervorragend für diese Aufgabe eignen würden.

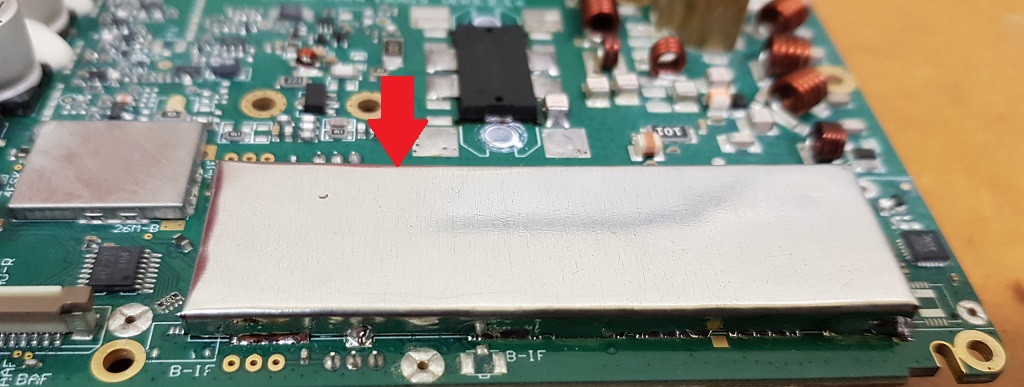

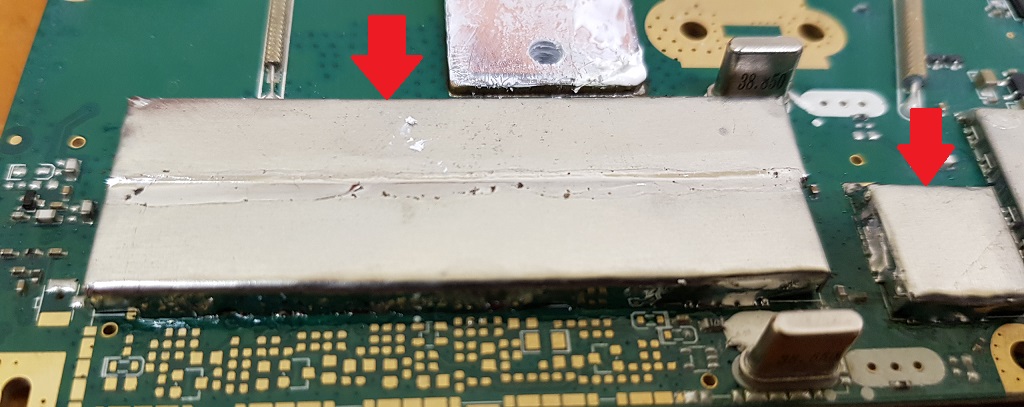

Verbesserte Empfängerabschirmung für den 578 Fortgeschritten

Obwohl das Radiogehäuse aus Metall besteht und einen guten Grad an Abschirmung für den 578-Empfänger bietet, hat AnyTone die Leiterbahnen auf der Platine bereitgestellt, um zusätzliche Abschirmungen über dem Empfängerbereich hinzuzufügen. Sie können Ihre eigenen Abschirmungen aus 0,8 mm Zinn- oder Messingblech herstellen und sie über der Empfänger-PCB verlöten. Machen Sie jede Abschirmung etwas kleiner als erforderlich, damit die Seiten genau auf der Innenkante der bereitgestellten Leiterbahnen passen. Jede Abschirmung sollte mindestens 2,5 mm hoch sein, um einen angemessenen Abstand von den darunter liegenden Empfängerbauteilen zu gewährleisten. Verwenden Sie einen Lötkolben mit 60+ Watt, um einen Lötkranz um die Abschirmungen zu ziehen. Möglicherweise können Sie nicht alle Leiterbahnen löten, aufgrund der engen Nähe zu anderen Bauteilen, das ist in Ordnung, lassen Sie diese Bereiche einfach aus, anstatt ein nahegelegenes Bauteil zu riskieren. Das Endergebnis sollte so aussehen (hinzugefügte Abschirmungen sind durch rote Pfeile gekennzeichnet:)





Nachdem dies erledigt ist, müssen Sie die folgenden Einstellungen für den Empfänger-Tracking-Gewinn neu ausrichten: BPFLUA, BPFMUA, BPFHUA, BPFLUB, BPFMUB, BPFHUB, BPFLVA, BPFMVA, BPFHVA, BPFLVB, BPFMVB, BPFHVB. Geben Sie ein schwaches Testsignal bei der angegebenen Testfrequenz ein und justieren Sie den Wert für maximale Empfindlichkeit. Dies dient zur Kompensation der zusätzlichen Streukapazität, die die Schilde zur Abstimmung des varaktor-basierten Frontends hinzufügen.
Wenn dies richtig gemacht wird, wird dies zu einer Rauschreduzierung von 2 dB auf VHF führen und die Empfindlichkeit um den gleichen Betrag erhöhen. Keine Verbesserung auf UHF wurde festgestellt.





Allgemeine technische Informationen

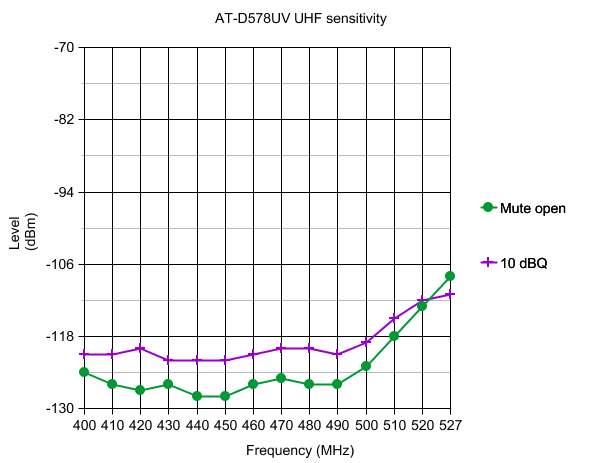

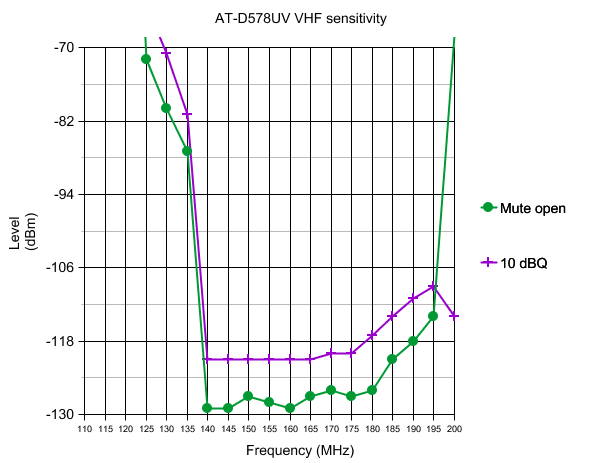

Der 578 verwendet einen Hybrid-Empfänger mit einer konventionellen Superheterodyn-1. IF-Stufe mit 38,550 und 38,850 MHz Zwischenfrequenzen, gefolgt von einem direkten Konversions-IF-Empfänger. Dies ist eine Design-Architektur, die Motorola und andere seit vielen Jahren sehr erfolgreich eingesetzt haben. Es gibt auch ein Relais und eine robuste Diode zum Schutz vor Rückwärtspolarität sowie eine unbestückte dritte IF-Stufe.
Folgende Bauteile sind enthalten:



• GD32F303VKT6 ARM Cortex-M4 32-Bit-MCU mit 3072 kByte internem Flash und 96 kByte internem SRAM. 578s, die nach Mitte 2022 produziert werden, werden eine äquivalente AT32-MCU verwenden.
• Toshiba TC58CVG1S3HRAIG 2-Gbit / 256-MByte-NAND-Flashspeicher
• Sicomm CT3258TD Baseband-Prozessor für DMR mit integriertem AMBE2+ Vocoder & 12,2-MHz-Oszillator
• Texas Instruments TLV320AIC3204 DSP / Codec
• 4 x QA4818N Transceiver-ICs & 26,0 MHz-Referenzoszillatoren. Diese Geräte haben die gleiche Pinbelegung wie der häufiger verwendete AT1846S, sind jedoch leistungsfähiger. Ein Paar wird als 1. Lokaloszillator für VFO-A und VFO-B verwendet, und das andere Paar fungiert als direkter Konversions-1. IF-Basisband-Empfänger.
• RDA 5802N FM-Rundfunkempfänger
• YD1517P (LM1517P-Äquivalent) 2x 6-Watt-Audioverstärker, der im Push-Pull-Modus arbeitet, um eine Ausgangsleistung von 12 Watt zu erzielen
• Zwei NXP AFT05MP075N LDMOS 70 Watt RF-Leistungsverstärker, 18dB Schmalbandverstärkung, jeweils einer für unabhängige VHF- und UHF-Leistungsverstärkerstufen
• VHF- und UHF-Empfangs-Frontends haben jeweils vier Stufen von varaktorabgestimmten Filtern
• ATGM336H GPS & BDS (BeiDou) Positionierungsmodul (nur GPS-Modelle)
• Batterie-Backup für Echtzeituhr sowie eine zweite Backup-Batterie für GPS-'Hot Start'



Flash-Speicherstruktur im 578

Der 578 ist mit einem externen 2-Gbit-/256-MByte-Flash-Speicher von Toshiba TC58CVG1S3HRAIG ausgestattet und der MCU verfügt über 3 MByte internen Flash-Speicher, der die Betriebsfirmware enthält.
Hier ist bisher bekannt, wie die Speicherstruktur in diesen Radios aussieht:

578 Toshiba TC58CVG1S3HRAIG 2Gbit / 256 Mbyte NAND externer Flash-Speicher-Kartierung

Adresse im Flash-Speicher	Inhalte
0x00000000 bis 0x0014FFFF	enthält alternative Schriftarten für andere Sprachen wie Chinesisch, Japanisch, Griechisch, Kyrillisch und römische Zahlen. Es gibt einige englische Schriftarten, aber sie scheinen überhaupt nicht verwendet zu werden
0x00150000 bis 0x00159FFF	Standard-Startbildschirm von AnyTone
0x0015A000 bis 0x001FFFFF	mehrfarbige Icon-Bitmaps
0x003E0000 bis 0x0041FFFF	unbekannte Daten
0x00420000 bis 0x00434FFF	weitere mehrfarbige Icon-Bitmaps
0x00435000 bis 0x0043BFFF	monochrome Schriftarten, möglicherweise nicht verwendet
0x00800000 bis 0x02A9FFFF	Codeplug-Daten (ohne DMR-IDs)
0x02AC0000 bis 0x02AC9FFF	Benutzerdefiniertes Startbild Bitmap
0x02B00000 bis 0x02B09FFF	Hintergrund-Displaybild Bitmap BK1
0x02B80000 bis 0x02B89FFF	Hintergrund-Anzeigebild Bitmap BK2
0x02F00000 bis 0x02F80679	aktive RF 'Soft'-Ausrichtungsdaten und Sicherungskopien
0x02FA0000 bis 0x02FDFFFF	aktive 'lokale Informationen' Funkkonfigurationsdaten und Sicherungskopie
0x02FE0000 bis 0x03000000	unbekannte Daten
0x05500000 bis (wahrscheinlich) 0x07FFFFFF	DMR-IDs

0x0C8E0000 bis (wahrscheinlich) 0x0FFFFFFF

DMR-Audioaufnahmen



Flash-Utility-Software:

Dies ist eine kleine Utility-Software, die von Colin G4EML zur Verfügung gestellt wird. Mit ihr kann der externe 2Gbit-Flashspeicher ausgelesen und beschrieben werden, in dem der Codeplug, die DMR-ID-Datenbank, die RF-Abgleichdaten usw. gespeichert sind. Hierbei gibt es einige Regeln zur sicheren Verwendung dieser Software:



• Das Auslesen des Flash-Speichers ist völlig sicher, aber beim Schreiben von Daten sollte man vorsichtig sein.
• Durch unsachgemäßen Gebrauch beim Schreiben von Daten kann diese Software Ihr Funkgerät definitiv 'bricken' oder deaktivieren oder Hardware-Schäden verursachen, indem sie z. B. RF-Ausgangsleistungswerte auf destruktiv hohe Werte schreibt. Sie akzeptieren alle Risiken bei der Verwendung der Software.
• Das Funkgerät wird versuchen, das Ãœberschreiben von kritischen Daten in bestimmten Bereichen des Flash-Speichers zu verhindern, die typischerweise zwischen den Adressen 02F00000 und 02FDFFFF gespeichert sind. Es ist im Allgemeinen besser, einen Satz von CDD-, CDI- und SPI-Dateien zu erstellen, die in diesen Bereich des Speichers geschrieben werden, und mit Icon-Update-Modus zu schreiben, um sicherzustellen, dass der Radio-MCU sicher angehalten wird.
• Wenn Sie Flash Utility verwenden, um in den Flash-Speicher zu schreiben, müssen Sie einen (hex) 20000-Byte-Offset anwenden. Wenn Sie z. B. an Adresse 00000000 schreiben möchten, sollten Sie Flash Utility anweisen, bei 00020000 zu schreiben. Es ist unbekannt, warum dies erforderlich ist und genau an welcher Speicheradresse dieser Offset nicht mehr benötigt wird, aber es gilt zumindest bis zur Adresse (hex) 04000000.
• Sie sollten in Vielfachen von 256 KByte in das Funkgerät schreiben, selbst wenn Sie nur einen Byte ändern möchten. (Vergessen Sie nicht den anzuwendenden 128-KByte-Offset.) Diese Beschränkung besteht nicht, wenn nur der Flash ausgelesen wird.

Ich *** EMPFEHLE DRINGEND ***, dass Sie eine Sicherungskopie des Inhalts Ihres Flash-Speichers erstellen, indem Sie mindestens den kritischen Speicherbereich zwischen den Adressen 02F00000 und 02FDFFFF lesen und in einer sicheren Umgebung speichern. Sie können den gesamten Flash-Inhalt von 00000000 bis 07FFFFFF lesen, wenn Sie möchten, aber dies dauert mehrere Stunden, um einen 1Gbit Flash-Speicher über eine serielle Schnittstelle zu lesen.

Laden Sie die Flash Utility-Software (10kb) von folgenden Links herunter:

• Laden Sie die Software hier herunter
• Laden Sie sie über Mega herunter
• Laden Sie sie über Google Drive herunter
• Laden Sie sie über Sabercat host herunter

Flash Utility ist kompatibel mit dem 578 in allen Varianten, dem 868, 878 & 878-II, Btech 6X2, Alinco DJ-MD5 & DJ-MD5X und Alinco DR-MD500/MD520. Wenn Sie vom Funkgerät lesen, kann es für Benutzer etwas verwirrend sein, vor dem Lesen eine Datei angeben zu müssen - dies ist die Datei, in die Sie Ihre Leseergebnisse speichern werden.



Sichern oder Wiederherstellen wichtiger Ausrichtungs- und Konfigurationsdaten Ihres 578

Es gibt wichtige RF-Ausrichtungs- und Konfigurationsdaten, die nur in Ihrem Radio gespeichert sind. Es wäre eine sehr gute Idee, eine Sicherungskopie dieser Daten zu erstellen, falls Sie sie zu einem späteren Zeitpunkt wiederherstellen müssen. Dies kann aufgrund von Flash-Speicherbeschädigungen oder einer Vielzahl anderer Gründe geschehen.

Erstellen einer Sicherungskopie

• Laden Sie die Flash Utility-Software (10 KB) von folgender Webseite herunter:
  Laden Sie sie von dieser Webseite herunter
  Laden Sie sie über Mega herunter
  Laden Sie sie über Google Drive herunter
  Laden Sie sie über Sabercat Host herunter
• Schließen Sie Ihr Programmierkabel an das Radio und den USB-Port Ihres Computers an und schalten Sie das Radio ein.
• Starten Sie AT_Flash_Utility_v3.exe.
• Geben Sie in das Feld "Startadresse (Hex)" den Wert 2F00000 [ 2F und fünf Nullen ] und in das Feld "Länge (Hex)" den Wert E0000 [ E und vier Nullen ] ein. Achten Sie darauf, die in diesem Schritt angegebenen hexadezimalen Adressen korrekt einzugeben.
• Klicken Sie auf die Schaltfläche "Datei auswählen" und navigieren Sie zu dem Verzeichnis, in dem Sie die Datensicherungsdatei speichern möchten. Geben Sie einen Dateinamen "myvital.bin" ein und wählen Sie dann "Speichern". Wenn Sie mehr als ein Radio besitzen oder möglicherweise ein anderes Modell von Radio (z.B. 878 usw.), stellen Sie sicher, dass Sie jede Sicherung in einem anderen Verzeichnis speichern und deutlich kennzeichnen, welchem einzelnen Radio dieses Verzeichnis und seine Sicherungsdatei zugeordnet sind.
• Wählen Sie Ihren üblichen COM-Port aus und klicken Sie dann auf die Schaltfläche "Lesen". AT Flash Utility wird dann die vitalen Bits des Flash-Speichers lesen und in eine Datei namens myvital.bin speichern. Dies dauert etwa eine Minute.
• Nach Abschluss des Lesens klicken Sie auf die Schaltfläche "OK". Stellen Sie sicher, dass Ihre myvital.bin-Datei in Ihrem Verzeichnis gespeichert wurde und dass ihre Größe 896 KB beträgt. Wenn dies nicht der Fall ist, gehen Sie zurück zu Schritt 4 und stellen Sie sicher, dass Sie die richtigen hexadezimalen Adress- und Längenwerte angegeben haben.
• Schließen Sie AT Flash Utility.
• Benennen Sie die Datei myvital.bin in myvital.CDD um (dh ändern Sie die Dateierweiterung von .bin in .CDD). Dieser Schritt ist sehr wichtig, überspringen Sie diesen Schritt nicht!


• Wiederherstellen einer gesicherten Backup-Datei
  Dieser Schritt sollte nur durchgeführt werden, wenn Sie einen starken Grund haben zu glauben, dass Ihre RF-Ausrichtungsdaten beschädigt sind. Es besteht ein inhärentes Risiko, wenn Sie Daten in Teile des Flash-Speichers schreiben, auf die normalerweise kein Benutzer zugreifen kann, kann dies die Dinge verschlimmern. Befolgen Sie diese Schritte sorgfältig und nehmen Sie sich Zeit.
  1. Es wird angenommen, dass Sie Flash Utility gemäß Schritt 1 in Erstellung einer Sicherungskopie oben bereits heruntergeladen haben.
  2. Laden Sie einige Unterstützungsdateien (<1 kb) herunter, die für die Wiederherstellung einer Sicherungskopie erforderlich sind, von:
     Laden Sie sie von dieser Webseite herunter
     Laden Sie sie über Mega herunter
     Laden Sie sie über Google Drive herunter
     Laden Sie sie über Sabercat host herunter
  3. Entpacken Sie diese Unterstützungsdateien in Ihr Verzeichnis, in dem die Sicherungskopie-Datei gespeichert ist. Sie sollten jetzt die folgenden Dateien darin haben: myvital.CDD (Ihre zuvor gespeicherte und umbenannte myvital.bin), myvital.CDI & myvital.spi
  4. Schließen Sie Ihr Programmierkabel an das Radio und den USB-Port Ihres Computers an und schalten Sie das Radio ein, während Sie die P1-Taste und den Wählscheibenknopf gedrückt halten. Bestätigen Sie, dass auf dem Display "UPDATE MODE" mit einer blinkenden grünen LED angezeigt wird.
  5. In der CPS-Programmiersoftware gehen Sie zum Menü Tool > Firmware-Upgrade (oder führen Sie manuell QX_Firmware_Update.exe aus)
  6. Klicken Sie auf die Schaltfläche "Öffnen" und navigieren Sie zum Verzeichnis, in dem Sie Ihre Sicherung gespeichert haben. Wählen Sie die Datei "myvital.spi" aus und klicken Sie auf "Öffnen". Klicken Sie auf OK unterhalb der Meldung "Datei erfolgreich geöffnet!" (Wenn Sie mehrere Funkgeräte und mehrere Sicherungsdateien haben, stellen Sie unbedingt sicher, dass Sie die richtige Sicherungsdatei ausgewählt haben, die an das angeschlossene Funkgerät gesendet werden soll.)
  7. Stellen Sie sicher, dass das Feld "Duplex" aktiviert ist und dass die Kommunikationsgeschwindigkeit auf 921600 eingestellt ist. Klicken Sie auf "Schreiben". Dieser Schritt stellt wichtige RF-Abstimmungsdaten wieder her, die einzigartig für Ihr Funkgerät sind, und dauert 25 Sekunden.
  8. Schalten Sie das Funkgerät aus und schalten Sie es dann normal ein, ohne irgendwelche Tasten gedrückt zu halten.
  9. Sie müssen möglicherweise Datum und Uhrzeit einstellen. Das Funkgerät kann auch im chinesischen Sprachmodus gestartet werden. Das ist in Ordnung. Nachdem Sie Ihren Codeplug auf das Funkgerät geschrieben haben, wird dies korrigiert. Wenn Sie beim Zurückschreiben Ihres Codeplugs auf das Funkgerät einen Bandfehler bekommen, müssen Sie das Funkgerät möglicherweise im Testmodus starten, um das Band (MODE) zu ändern, oder das Band mit der AT Options-Software auf das Band einstellen, das Sie zuvor verwendet haben.
  10. Sie sind jetzt fertig!



  Zurück zum Index



  ---

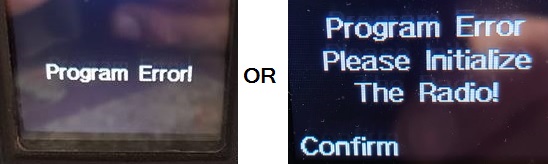

  Lösung bei einem Einfrieren beim Bootvorgang des AnyTone 578 oder Alinco DR-MD500 / DR-MD520 Einfach


  Einige Leute haben festgestellt, dass ihre Funkgeräte beim Startvorgang einfrieren, dass das Funkgerät die Startmeldung "Booting ... Please Wait!" anzeigt oder das Startbild anzeigt und nichts weiter passiert. Versuchen Sie, das Problem mit den folgenden Schritten in dieser Reihenfolge zu beheben:



  • Schalten Sie das Funkgerät aus, lassen Sie es 10 Sekunden lang ausgeschaltet und schalten Sie es wieder ein.
  • Schalten Sie das Funkgerät aus, trennen Sie alle Stromversorgungen zum Funkgerät für 5 Minuten und schließen Sie sie dann wieder an und schalten Sie das Funkgerät ein.
  • Versuchen Sie einen Reset: Schalten Sie das Funkgerät aus und halten Sie dann P2 und den Wählknopf gedrückt, während Sie das Funkgerät einschalten.
  • Flashen Sie die Firmware neu: Schalten Sie das Funkgerät aus und halten Sie dann die MENU- und EXIT-Tasten gleichzeitig gedrückt, direkt nach dem Ausschalten leuchtet die LED rot auf und Sie können dann die CPS-Software verwenden, um Ihre Firmware-Datei unter Tool > Firmware Upgrade zu laden.
  • Flashen Sie das SCT3258-Basismodul neu: Laden Sie die SCT3258-Software, Anweisungen und Basismoduldateien (3,18 MB) von:
    Download via Mega
    Download via Google Drive Hinweis: Google hat kürzlich die Sicherheit für Downloads verschärft, und diese Datei steht möglicherweise ganz nach Ermessen von Google zum Download zur Verfügung oder nicht.
    Über Sabercat host herunterladen
    Um in den SCT-Update-Modus zu gelangen, halten Sie beim Einschalten des Radios den Wähldrehknopf und die MENÜ-Taste gedrückt. Folgen Sie dann den Anweisungen im Download, um die neueste Basisbanddatei V2.01.07BF auf den SCT3258 zu schreiben.

  Sobald Sie wieder die Kontrolle über das Funkgerät haben, ist das erste, was Sie tun sollten, Ihren "Codeplug" neu aufzubauen, um jede versteckte Korruption zu entfernen, die den Stillstand verursacht hat. 99,9% der aufgetretenen Probleme sind in der Regel das Ergebnis schlechter "Codeplug"-Praktiken. Die Verwendung von Codeplugs anderer Personen, die aus mehreren CPS-Versionen stammen und dann stückweise hinzugefügt werden, führt fast immer zu Problemen. Die Lösung besteht darin, sicherzustellen, dass Ihr Codeplug neu aufgebaut wird, was gewährleistet, dass die zugrunde liegenden Daten, auf denen Ihr Codeplug aufgebaut ist, frisch und konsistent mit der verwendeten CPS- und Firmware-Version sind. Gehen Sie bei dem folgenden Prozess keine Abkürzungen!

  1. Laden Sie in CPS Ihren alten gespeicherten Codeplug und exportieren Sie alles (Tool > Export > Export All)
  2. Gehen Sie durch alle Optionalen Einstellungen und notieren Sie alle Einstellungen dort oder machen Sie Screenshots von allen Einstellungen. Wenn Sie Verschlüsselung verwenden, notieren Sie auch alle Ihre Verschlüsselungsschlüssel. Diese Einstellungen und Verschlüsselungsschlüssel werden nicht durch den Export All-Prozess gespeichert.
  3. Setzen Sie das Funkgerät zurück - dieser Schritt ist sehr wichtig! Wenn Sie das nicht tun, wird die alte und möglicherweise problematische Daten im Funkgerät nicht entfernt.
  4. Lesen Sie in CPS vom frisch zurückgesetzten Funkgerät (ja, Sie lesen ein "leeres" Funkgerät, das ist in Ordnung)
  5. Importieren Sie alles, was aus Schritt 1 gespeichert wurde
  6. Beenden Sie Ihren Codeplug, indem Sie sich um die Optionalen Einstellungen und Verschlüsselungsschlüssel kümmern, falls zutreffend, und bestätigen Sie, dass alles korrekt ist
  7. Senden Sie den frisch wiederhergestellten Codeplug an das Funkgerät
  8. Wenn Sie ein benutzerdefiniertes Startbild oder Hintergrundbilder hatten, senden Sie diese jetzt an das Funkgerät
  9. Speichern Sie schließlich den wiederhergestellten Codeplug und stellen Sie sicher, dass Sie diese gespeicherte Datei als Basis für weitere Änderungen verwenden, die Sie vornehmen können, und stellen Sie sicher, dass Sie Ihre alte problematische Codeplug-Datei löschen.


  Falls diese Schritte nicht funktioniert haben, gibt es ein Verfahren, das Ihnen helfen kann, Ihr Funkgerät zu entsperren und wieder in Betrieb zu nehmen. Beachten Sie jedoch, dass dieser Defroster nur funktioniert, wenn das Einfrieren durch Speicherkorruption verursacht wird. Wenn das Problem ein Hardwarefehler ist, wird dies nicht funktionieren.

  Schneller Defroster
  Dank an Francesco IK8JHL & Andres CD2KDT und Dank an Jason Alexander für die Hilfe bei den Alinco-Modellen.
  Dieser Prozess ist schnell und einfach und zwingt das Funkgerät zu einem Reset. Sie werden Ihren Codeplug verlieren, also stellen Sie sicher, dass Sie eine gespeicherte Kopie haben.

  Laden Sie den AnyTone 578 Fast Defroster (1 KB) herunter:



  • Laden Sie es von dieser Webseite hier herunter
  • Laden Sie es über Mega herunter
  • Laden Sie es über Google Drive herunter
  • Laden Sie es über Sabercat Host herunter


  Laden Sie den Alinco DR-MD500 Fast Defroster (1 KB) herunter:

  • Laden Sie es von dieser Webseite hier herunter
  • Laden Sie es über Mega herunter
  • Laden Sie es über Google Drive herunter
  • Laden Sie es über Sabercat Host herunter


  Laden Sie den Alinco DR-MD520 Fast Defroster (1 KB) herunter:

  • Laden Sie es von dieser Webseite hier herunter
  • Laden Sie es über Mega herunter
  • Laden Sie es über Google Drive herunter
  • Laden Sie es über Sabercat Host herunter
  1. Entpacken Sie den Inhalt des Schnellabtauscher für Ihr Modellradio.
  2. Stellen Sie sicher, dass Ihr eingefrorenes Radio im Icon Update-Modus gestartet werden kann: Schalten Sie das Radio aus, halten Sie die P1- und die Wählscheibe-Taste gedrückt und schalten Sie das Radio ein. Sie sollten einen Bildschirm mit der Aufschrift "UPDATE MODE" sehen. Wenn Sie diesen Bildschirm nicht sehen, funktioniert dieser Vorgang nicht für Sie und das Radio muss zur Reparatur oder zum Austausch an den Lieferanten zurückgeschickt werden.
  3. Starten Sie die CPS, idealerweise mit der neuesten Version, die Sie bekommen können. Gehen Sie zu Menü Set > Set Com. Wählen Sie den Com-Port aus, den Sie normalerweise zum Programmieren Ihres Radios verwenden.
  4. Gehen Sie in der CPS zum Menü Tool > Firmware-Upgrade. Klicken Sie auf die Schaltfläche "Open Update File", navigieren Sie zum Verzeichnis, in dem Sie die Dateien entpackt haben, und wählen Sie die Datei 578-Fast-defrost.spi aus und klicken Sie auf "Öffnen". Klicken Sie auf OK unterhalb der Meldung "File Open Succesed!"
  5. Stellen Sie sicher, dass das Duplex-Kästchen aktiviert ist und dass die Com-Geschwindigkeit auf 921600 eingestellt ist. Klicken Sie auf "Write". Die Daten werden nur einen Bruchteil einer Sekunde benötigen, um auf das Radio geschrieben zu werden.
  6. Schalten Sie das Radio aus, warten Sie zehn Sekunden und schalten Sie es dann wieder ein. Das Radio sollte sofort einen Reset durchführen.
  7. Sie müssen möglicherweise die Uhrzeit und das Datum einstellen. Das Radio kann auch im chinesischen Sprachmodus gestartet werden, das ist in Ordnung, nachdem Sie Ihren Codeplug auf das Radio geschrieben haben, wird das korrigiert. Sie müssen möglicherweise das Radio im Testmodus starten, um das Band (MODE) zu ändern oder das Band mit der AT-Options-Software festzulegen, um das Band anzupassen, das Sie zuvor verwendet haben, wenn Sie beim Senden Ihres Codeplugs zurück an das Radio einen Band Error bekommen.
  8. Sie sind jetzt fertig!


  Vollständige Defrostung
  Wenn die obige schnelle Abtauung nicht funktioniert hat, können Sie versuchen, diesen umfassenderen Prozess zu verwenden, um Ihr Radio zu entfrieren. Befolgen Sie die Schritte sorgfältig und genau.
  Dieser Vorgang löscht und überschreibt vollständig den Flash-Speicher Ihres Radios, und Sie gehen auf eigene Gefahr vor. Obwohl er einigen 578ern geholfen hat, sich zu entfrieren, kann er für Sie nicht absolut garantiert funktionieren. Dadurch wird auch Ihr Codeplug gelöscht, stellen Sie also sicher, dass Sie eine gespeicherte Kopie irgendwo haben.

  Testen Sie, ob Ihr eingefrorenes Radio im Icon-Update-Modus starten kann: Schalten Sie das Radio aus, halten Sie den Wählknopf und die P1-Tasten zusammen gedrückt, während Sie das Radio einschalten. Sie sollten einen leeren Bildschirm mit der Aufschrift "UPDATE MODE" sehen. Wenn Sie diesen Bildschirm nicht sehen, wird dieser Vorgang für Sie nicht funktionieren.

  Laden Sie das AnyTone 578 Volldefroster-Paket (2,1 MB) von folgender Seite herunter:

  • Download über Mega
  • Download über Google Drive
  • Download über Sabercat Host


  Laden Sie das Alinco DR-MD500 Volldefroster-Paket (2,3 MB) herunter (Hinweis: nicht geeignet für DR-MD520) von:

  • Über Mega herunterladen
  • Über Google Drive herunterladen
  • Über Sabercat Host herunterladen

  (Es gibt derzeit keinen vollständigen Defrost-Pack für den DR-MD520)

  1. Entpacken Sie den Inhalt in ein neues Verzeichnis
  2. Schließen Sie das Programmierkabel an das Radio und den USB-Port Ihres Computers an, halten Sie den Wählknopf & P1 gedrückt und schalten Sie das Radio ein. Bestätigen Sie, dass auf dem Display "UPDATE MODE" angezeigt wird.
  3. Starten Sie AT_Flash_Utility_v3.exe. Geben Sie im Feld "Startadresse (Hex)" 2F00000 [2F und fünf Nullen] und im Feld "Länge (Hex)" E0000 [E und vier Nullen] ein. Klicken Sie dann auf die Schaltfläche "Datei auswählen" und navigieren Sie zum Verzeichnis, in dem Sie die Defrost-Dateien entpackt haben. Geben Sie einen Dateinamen von "myvital.bin" ein und wählen Sie Speichern.
  4. Wählen Sie Ihren üblichen COM-Port aus und klicken Sie dann auf die Schaltfläche "Lesen". Sie erhalten zwei Fehlermeldungen, das ist in Ordnung, klicken Sie einfach auf OK. AT Flash Utility liest dann einige wichtige Flash-Speicher und speichert sie in einer Datei namens "myvital.bin", was etwa 55 Sekunden dauert.
  5. Nach Abschluss des Lesevorgangs klicken Sie auf OK. Stellen Sie sicher, dass Ihre myvital.bin-Datei im Arbeitsverzeichnis vorhanden ist und dass ihre Größe 896 kB beträgt. Wenn dies nicht der Fall ist, gehen Sie zurück zu Schritt 6 und stellen Sie sicher, dass Sie die richtigen Hex-Adress- und Längenwerte angegeben haben.
  6. Schließen Sie AT Flash Utility.
  7. Benennen Sie die Datei "myvital.bin" in "myvital.CDD" um (d.h. ändern Sie die Dateierweiterung von .bin in .CDD). Dieser Schritt ist sehr wichtig, überspringen Sie ihn nicht


  8. Schalten Sie Ihr Radio aus und halten Sie erneut den Wählknopf und P1 gedrückt, während Sie das Radio einschalten, und bestätigen Sie, dass auf dem Display "UPDATE MODE" angezeigt wird.
  9. Starten Sie die CPS, idealerweise mit der aktuellsten verfügbaren Version für Ihr Modell. Gehen Sie zum Menü Set > Set Com. Wählen Sie den Com-Port aus, den Sie normalerweise zum Programmieren Ihres Radios verwenden.
  10. In der CPS gehen Sie zum Menü Tool > Firmware Upgrade. Klicken Sie auf die Schaltfläche "Open Update File", navigieren Sie zum Arbeitsverzeichnis und wählen Sie die Datei "flash fresh reset .spi" aus, und klicken Sie auf Öffnen. Klicken Sie auf OK unterhalb der Meldung "File Open Succesed!".
  11. Stellen Sie sicher, dass das Duplex-Kästchen aktiviert ist und dass die COM-Geschwindigkeit auf 921600 eingestellt ist. Klicken Sie auf "Schreiben". In diesem Schritt wird der Flash-Speicher gelöscht und es dauert einige Zeit (eine Stunde oder länger), um ihn abzuschließen.


  12. Schalten Sie Ihr Radio aus, halten Sie erneut den Wählknopf und P1 gedrückt und schalten Sie das Radio ein. Stellen Sie sicher, dass auf dem Display "UPDATE MODE" angezeigt wird.
  13. Öffnen Sie in der CPS das Menü "Tool" > "Firmware-Upgrade". Klicken Sie auf die Schaltfläche "Update-Datei öffnen", navigieren Sie zum Arbeitsverzeichnis und wählen Sie die Flash-Frisch-Reset-.spi-Datei aus und klicken Sie auf "Öffnen". Klicken Sie unterhalb der Meldung "Datei erfolgreich geöffnet" auf "OK".
  14. Stellen Sie sicher, dass das Duplex-Kästchen aktiviert ist und dass die COM-Geschwindigkeit auf 921600 eingestellt ist. Klicken Sie auf "Schreiben". In diesem Schritt werden Icons und Text-Bitmaps im Flash-Speicher neu erstellt und es dauert ein oder zwei Minuten, um ihn abzuschließen.


  15. Schalten Sie Ihr Radio erneut aus, halten Sie den Wählknopf und P1 erneut gedrückt und schalten Sie das Radio ein. Stellen Sie sicher, dass auf dem Display "UPDATE MODE" angezeigt wird.
  16. Öffnen Sie in der CPS das Menü "Tool" > "Firmware-Upgrade". Klicken Sie auf die Schaltfläche "Update-Datei öffnen", navigieren Sie zum Arbeitsverzeichnis und wählen Sie die myvital.spi-Datei aus und klicken Sie auf "Öffnen". Klicken Sie unterhalb der Meldung "Datei erfolgreich geöffnet" auf "OK".
  17. Stellen Sie sicher, dass das Duplex-Kästchen aktiviert ist und dass die COM-Geschwindigkeit auf 921600 eingestellt ist. Klicken Sie auf "Schreiben". In diesem Schritt werden wichtige RF-Abstimmungsdaten, die einzigartig für Ihr Radio sind, im Flash-Speicher wiederhergestellt, und es dauert 25 Sekunden, um ihn abzuschließen. Dies ist ein weiterer sehr wichtiger Schritt, den Sie nicht überspringen sollten, da Ihr Radio sonst auf DMR nicht ordnungsgemäß senden wird.


  18. Schalten Sie das Radio normal aus und wieder ein, ohne irgendeine Taste gedrückt zu halten. Es sollte dieses Mal normal hochfahren. Sie müssen möglicherweise Datum und Uhrzeit einstellen. Das Radio könnte auch im chinesischen Sprachmodus starten, das ist in Ordnung. Nachdem Sie Ihren Codeplug auf das Radio geschrieben haben, wird das behoben. Wenn Sie beim Zurücksenden Ihres Codeplugs an das Radio eine Bandfehlermeldung erhalten, müssen Sie möglicherweise das Radio im Testmodus einschalten, um das Band (MODE) zu ändern oder das Band mit der AT Options-Software festzulegen, um es dem Band anzupassen, das Sie zuvor verwendet haben.
  19. Sie sind nun fertig!

  Ich empfehle, nach diesem Vorgang die neueste Firmware-Version für Ihr Modell zu installieren, sofern Sie dies noch nicht getan haben. Nach einem Firmware-Update müssen Sie das Radio unbedingt zurücksetzen, indem Sie den Wählknopf und P2 gedrückt halten, während Sie das Radio einschalten. Dies ist äußerst wichtig.
  Wenn diese Vorschläge Ihr Radio immer noch nicht entsperren können, ist es leider wahrscheinlich, dass das Problem ein Hardwarefehler ist. Keine Anzahl von Resets, Neuinstallationen von Firmware oder Codeplugs oder Durchführung irgendwelcher speziellen Verfahren wird das beheben. Sie sollten sich mit dem Verkäufer des Radios in Verbindung setzen, um eine Reparatur zu besprechen.



  Zurück zum Index



  ---

  Verhindern, dass Ihr 578 oder MD500/MD520 einfriert oder sich sperrt, und wie Sie viele Probleme lösen können


  Es gibt einige Dinge, die helfen können, dass Ihr Radio erst gar nicht einfriert oder sich sperrt.
  Die gleichen Ideen können auch viele seltsame Probleme beheben, wie z.B. eine langsame Scan-Geschwindigkeit, unbeaufsichtigtes Senden, träge Verhaltensweisen, Funktionen, die nicht wie vorgesehen funktionieren usw.
  Befolgen Sie diese Vorschläge in der folgenden Reihenfolge:

  • Regel 1: Erstellen Sie Ihre Codeplug-Datei neu
  99,9% der Probleme werden durch verbleibende Daten in einer Codeplug-Datei verursacht. Durch das Erstellen Ihrer Codeplug-Datei mit sauberen Daten können viele verschiedene Probleme behoben werden und es können sich keine Sperrungen oder Einfrierungen mehr ergeben. Machen Sie bei diesem Prozess keine Abkürzungen! Ja, es erfordert ein wenig Mühe von Ihrer Seite, aber wie bereits erwähnt, werden die meisten Probleme mit einer neu erstellten Codeplug-Datei behoben.



  1. Stellen Sie sicher, dass Ihre CPS-Softwareversion mit der Firmware-Version in Ihrem Funkgerät übereinstimmt.
  2. Laden Sie in der CPS Ihre bestehende Konfigurations-Codeplug und exportieren Sie alles (Tool > Export > Export All).
  3. Gehen Sie alle Ihre Optionalen Einstellungen durch und notieren Sie alle Einstellungen oder machen Sie Bildschirmfotos von allen Einstellungen. Wenn Sie Verschlüsselung verwenden, notieren Sie auch alle Ihre Verschlüsselungsschlüssel. Diese Einstellungen und Verschlüsselungsschlüssel werden nicht durch den Export All-Prozess gespeichert.
  4. SETZEN Sie das Radio ZURÜCK - Dieser Schritt ist sehr wichtig! Wenn Sie das nicht tun, werden die alten und möglicherweise problematischen Daten im Radio nicht entfernt.
  5. In der CPS lesen Sie das frisch zurückgesetzte Radio ein (ja, Sie lesen ein "leeres" Radio ein, das ist in Ordnung).
  6. Importieren Sie alles, was in Schritt 1 gespeichert wurde.
  7. Beachten Sie die Optionalen Einstellungen und Verschlüsselungsschlüssel, wenn zutreffend, und bestätigen Sie, dass alles korrekt ist.
  8. Senden Sie den frisch erstellten Codeplug an das Funkgerät.
  9. Wenn Sie ein benutzerdefiniertes Startbild oder Hintergrundbilder hatten, senden Sie diese jetzt an das Funkgerät.
  10. Speichern Sie den wiederhergestellten Codeplug und stellen Sie sicher, dass Sie diese gespeicherte Datei als Basis für weitere Änderungen verwenden, und löschen Sie Ihre alte problematische Codeplug-Datei.
  11. Stellen Sie sicher, dass Sie Ihren Codeplug jedes Mal, wenn ein Firmware-Update durchgeführt wird, mit diesen Schritten neu erstellen.

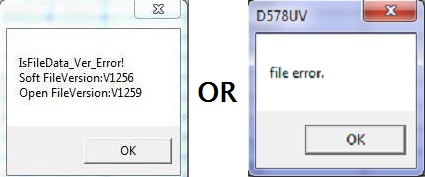

  Ein Codeplug, der mit der vorherigen CPS-Version erstellt wurde, funktioniert zwar irgendwie mit einer neuen Firmware-Version, aber diese Versionsinkompatibilität ist oft die Ursache für viele Probleme. Stellen Sie immer sicher, dass Sie Ihren Codeplug mit einer CPS-Version neu erstellen, die mit der Firmware-Version übereinstimmt, die Sie im Radio verwenden!

  • Regel 2: GPS ausschalten
  Wenn Sie GPS nicht nutzen, um Ihren Standort über APRS zu senden, schalten Sie es aus. Selbst wenn GPS im Hintergrund läuft, aber keine APRS-Position gesendet wird, belasten die GPS-Positionsdaten, die an den Radio-Prozessor gesendet werden, dessen Verarbeitungsleistung.

  • Regel 3: Roaming ausschalten
  Roaming belastet den Radio-Prozessor erheblich, und wenn Sie es wirklich nicht brauchen, schalten Sie es aus. Schalten Sie auch nicht gleichzeitig GPS und Roaming ein - das ist einfach zu viel für den Prozessor, um gleichzeitig zu verarbeiten.

  • Regel 4: Nutzen Sie die Funktion zum Deaktivieren von Datenbestätigungen
  Wenn sich das Radio immer dann sperrt, wenn es auf einem bestimmten Kanal oder einer bestimmten Frequenz eingestellt ist, könnte der Empfang von nicht standardmäßigen DMR Tier II-Daten die Ursache sein. Wenn der Basisbandprozessor diese nicht standardmäßigen Daten erkennt, weiß er nicht, wie er sie verarbeiten soll, was dazu führen kann, dass das Radio abstürzt. Dies kann in CPS für Ihre Problemkanäle (einschließlich der VFOs am Ende der Kanalliste) eingestellt werden oder auch über die Radiomenüauswahl: Menü > Einstellungen > Kanal-Set > Datenbestätigung verbieten > Ein.

  Wenn Sie diese vier goldenen Regeln befolgen, sollten Sie niemals einen Sperrbildschirm oder ein Einfrieren Ihres Radios haben, und die meisten anderen Probleme können vermieden werden. Ich benutze meinen 578 seit Beginn und hatte noch nie einen Absturz.





  Zurück zum Index



  ---

  Schreiben eigener .CDD-Dateien Fortgeschritten


  Das Auslesen von Daten aus dem Flash-Speicher des Funkgeräts ist einfach mit Colins AT Flash Manager-Software. Wenn Sie jedoch Daten schreiben möchten, insbesondere in "kritische" Bereiche des Flash-Speichers wie zwischen 0x02F00000 und 0x02FDFFFF, müssen Sie eine spezielle Technik verwenden. Hierzu müssen Sie eine CDD-Datei und unterstützende SPI- und CDI-Dateien erstellen und diese im "Icon-Update"-Modus (Halten der PTT- und PF2-Tasten beim Einschalten) an das Funkgerät senden. Dies gewährleistet, dass die CPU des Funkgeräts während des Schreibvorgangs vom normalen Betrieb angehalten wird und das Funkgerät in einen sicheren Modus versetzt wird, um das Schreiben von Daten zu ermöglichen. Die CDD-Datei ist einfach eine binäre Abbildung der Daten, die Sie schreiben möchten - nichts Außergewöhnliches. Es gibt drei Regeln, die Sie befolgen müssen:



  • Du musst sicherstellen, dass deine CDD-Datei 256 KByte oder ein Vielfaches dieser Größe ist.
  • Du musst sicherstellen, dass deine Daten, die du schreiben möchtest, auf einer 256-KByte-Seite beginnen, z. B. hex-Adressen 00040000, 00080000, 000C0000, 00100000, 00140000 usw.
  • Und zuletzt schreibst du diese Daten mit einem Offset von (hex) 20000 Bytes über der beabsichtigten tatsächlichen Position, an der du schreiben möchtest.

  Beispiel: Du möchtest 256 KByte Daten an 0x02F40000 schreiben. Bestimme zuerst, ob dies der Beginn einer 256-KByte-Seite ist. 0x02F40000 ist durch 040000 (256 K) ohne Rest teilbar, also ist das gut. Gib dann an, dass die Daten mit einem 128-K-Offset (hex 20000) geschrieben werden sollen, sodass das Schreiben an Adresse 0x02F60000 beginnt und die von dir geschriebenen Daten tatsächlich an 0x02F40000 gehen.

  Es sind die SPI- und CDI-Unterstützungsdateien, die dem Radio sagen, wo diese Daten geschrieben werden sollen und wie das gemacht werden soll, das ist der etwas knifflige Teil.

  SPI-Format:
  20 00 00 00
  (Anzahl der Abschnitte, die in hex geladen werden sollen)
  00
  (4 Bytes der CDD-Dateilänge in Byte, little endian)
  00 00 00 00

  CDI-Format:
  (Name der ursprünglichen .bin-Datei gefolgt von 00 und dann auf 256 Bytes mit 20 aufgefüllt)
  (4 Bytes der Startadresse zum Schreiben an das Radio, little endian - beachte, dass du den gerade oben beschriebenen 0x020000-Offset anwenden musst)
  (4 Bytes der Anzahl der Bytes, die geschrieben werden sollen, little endian)
  (4 Bytes des Startpunkts in der CDD-Datei, von dem aus mit dem Schreiben begonnen werden soll, little endian)
  00 00 01 00
  00 00 00 00 00 00
  [Nächster Datensatz eines weiteren Abschnitts zum Schreiben, falls zutreffend]
  [Und so weiter...]



  zurück zum Index



  ---

  Französischer Text-Hilfsdatei


  Standardmäßig wird die CPS-Programmiersoftware mit einer English.HPT-Datei geliefert, die den Hilfetext im unteren Fenster bereitstellt. Diese English.HPT-Datei befindet sich im Unterverzeichnis "Help" Ihres CPS-Installationsordners. Wenn Sie die English.HPT durch den folgenden Download ersetzen, wird dieser Hilfetext auf Französisch angezeigt. Beachten Sie, dass der Dateiname Englisch.HPT bleiben muss, damit Sie nicht verwirrt werden. Dies ist für v1.15 aktualisiert.
  Ich habe keine anderen Hilfetextdateien außer Französisch, tut mir leid.



  • Download über Mega
  • Download über Google Drive
  • Download über Sabercat host



  zurück zum Index



  ---

  Aktualisierung der SCT3258-Basisband- / DMR-Codec-Firmware


  Das ’Basisband’ SCT3258 DMR-Codec-IC kann mit .hex-Dateien aktualisiert werden, um seine eigene Firmware zu aktualisieren. Neuere Versionen zielen darauf ab, die DMR-Decodierungsleistung bei schwachen Signalen zu verbessern, die Stabilität zu verbessern usw. Hier wird ein Installer bereitgestellt, der die hex-Firmware-Dateien an den SCT3258 sendet (deinstallieren Sie frühere Versionen, die Sie möglicherweise haben, dies ist v1.4.0.1, frühere Versionen funktionieren nicht mehr), Anweisungen und vier verschiedene Versionen von Hex-Dateien, die Firmware-Images für den SCT3258 sind. Enthaltene Versionen sind: V2.01.05NJ, V2.01.06PN, V2.01.07B5, V2.01.07BA und die neueste V2.01.07BF. Diese sind geeignet für den 578 aller Typen, 868, 878, Btech 6X2, Alinco DJ-MD5 & DJ-MD5X und Alinco DR-MD500/MD520. Um in den SCT-Update-Modus zu gelangen, halten Sie die MENU- und Wahlknöpfe gedrückt, während Sie den 578 einschalten, bis Sie "WARNING This is Boot Mode for Sct!!!" angezeigt bekommen - es kann mehrere Sekunden dauern, bis diese Anzeige erscheint, während Sie die Tasten gedrückt halten.
  Sie können überprüfen, welche Version Ihr Radio hat, indem Sie folgende Menüs verwenden: Menü > Einstellungen > Geräteinformationen > ganz nach unten scrollen, um Sct 3258 Ver. zu sehen.
  Laden Sie die SCT3258-Software, Anweisungen und Basisbanddateien (3,18 MB) von folgender Webseite herunter:



  • Herunterladen über Mega
  • Herunterladen über Google Drive Beachten Sie, dass Google kürzlich die Sicherheit für Downloads verschärft hat und diese Datei möglicherweise vollständig nach dem Ermessen von Google nicht zum Download zur Verfügung steht.
  • Herunterladen über Sabercat host



  zurück zum Index



  ---

  Zukünftige Entwicklungen & Ideen



  • Ausnutzung der Möglichkeiten des TLV320AIC3204-Audio-Codec-Chips. Dies ist ein sehr leistungsstarker Chip mit dem möglichen Umfang zur Erleichterung von DSP-Rauschunterdrückung, Equalizer, Tonsteuerung und digitaler AGC-Audio.
  • Erkunden Sie einige neue Schriftarten, vielleicht einige Bildschirmfarbänderungen und Symbolanpassungen
  • Untersuchen Sie, ob die Anzeigeeinheit durch Verwendung eines längeren 40-poligen Flachbandkabels und einer benutzerdefinierten 3D-gedruckten Rückwandplatte zur physischen Montage des Kopfes fernmontiert werden könnte.
  • Patchen des Vokoders im SCT3258 für etwas ganz anderes. Es besteht eine sehr starke Ähnlichkeit zwischen AnyTones SCT3258TD_UpdateFlash_v2_01_05NJ.hex und Hyteras PD36x-Serie SCT3928_UpdateFlash_V2_01_05PD.hex - sowohl im Namen als auch im Hex-Inhalt. Die Hytera kann bereits verschiedene Hex-Dateien für AMBE-, SELP-, NVOC- und COMM-Vocoder laden, aber dies hängt etwas von der verschiedenen Hardware ab, die in den Hytera-Radios installiert ist. Es wäre sehr interessant, mit einem Open-Source-Ham-Vocoder wie FreeDVs Codec2 zu experimentieren und zu sehen, ob dieser verwendet werden könnte, um den AMBE2+-Vocoder im SCT3258 zu ersetzen. Leider ist der SiComm-Hex-Code, der an den SCT3258 gesendet wird, verschlüsselt, so dass Patching im Moment unwahrscheinlich ist.



  © Copyright Jason Reilly, 2018-2022





  Ohne die Erlaubnis des Urheberrechtsinhabers dürfen Sie den Inhalt dieser Website einschließlich der von dieser Website herunterladbaren Dateien nicht reproduzieren oder kommunizieren.



  zurück zum Index



  ---

  Ein riesiges Dankeschön an Jason Reilly (VK7ZJA), der leider am 17.01.2023 verstorben ist.

  Er hat mir erlaubt, diese "Spiegelseiten" seiner Sammlung von Mods und Informationen zu erstellen.

  Die originale Seite befand sich unter

  http://members.optuszoo.com.au/jason.reilly1/868mods.htm


  ---
